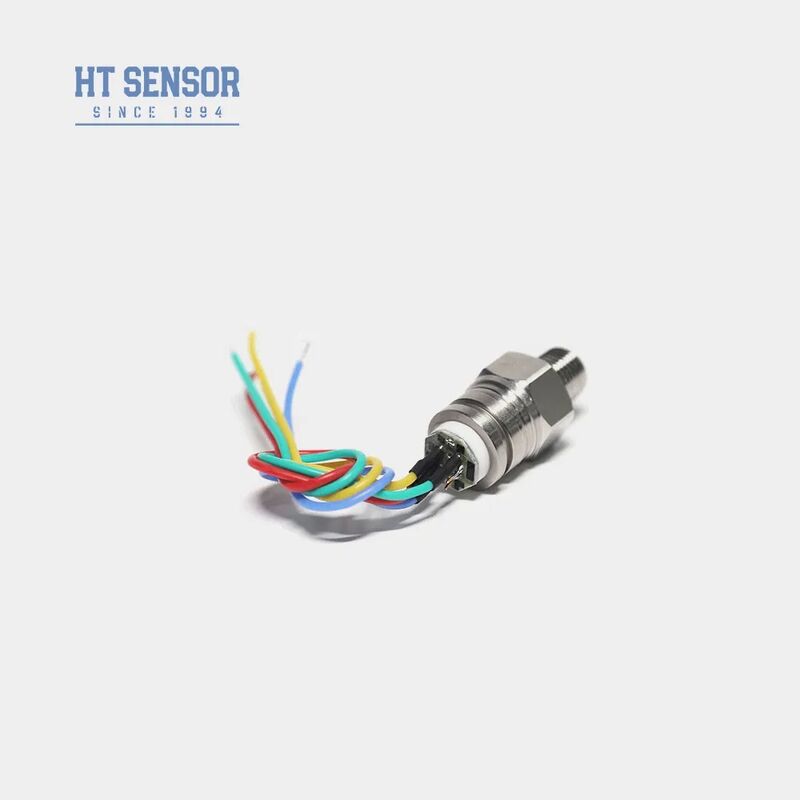

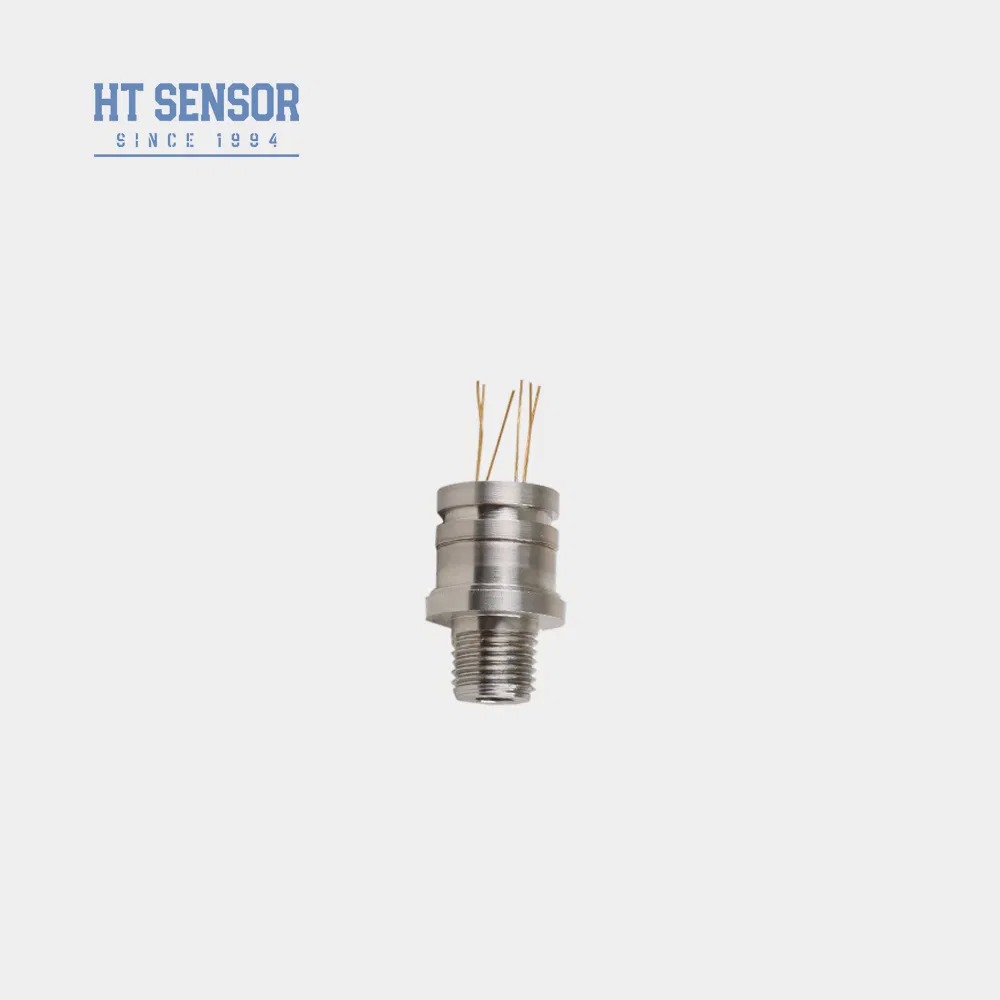

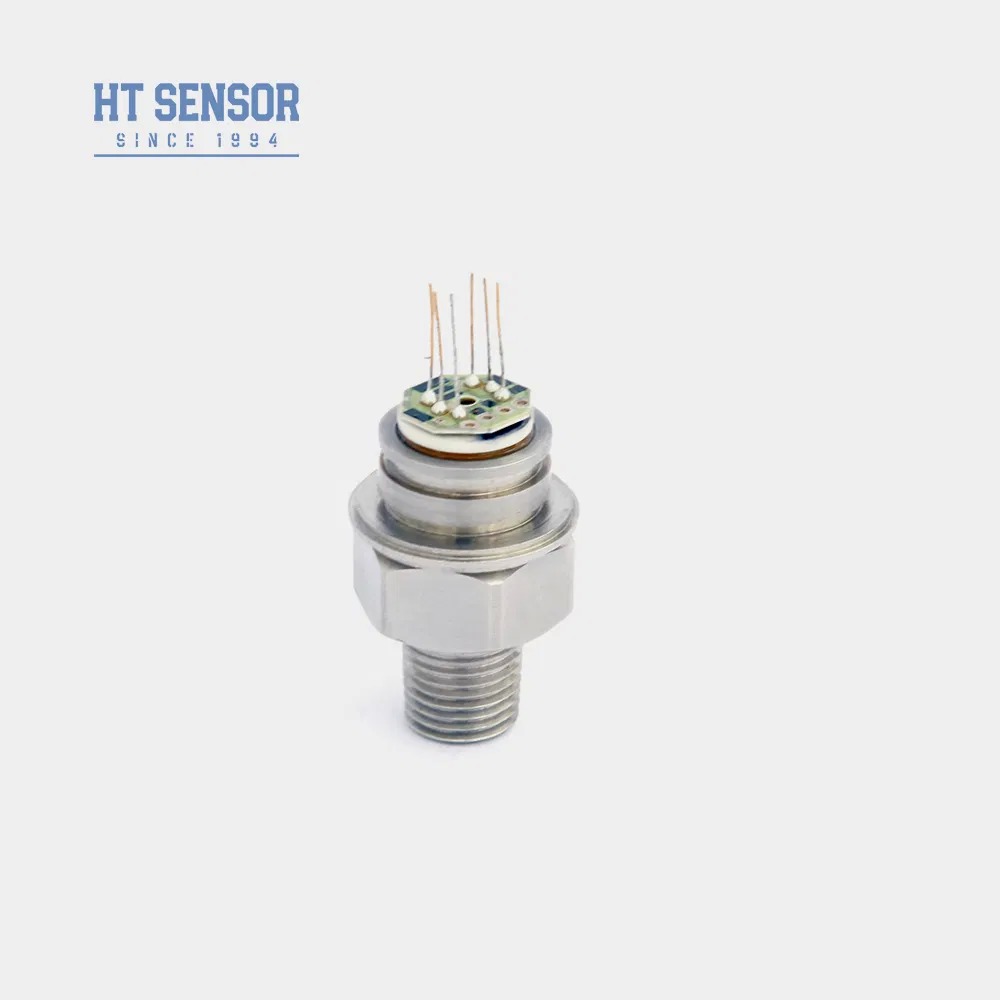

Baoji Hengtong HT30 G1/4 Thread angepasster Drucksensor Zellniveau Sensor
Product Details
| Modell Nr.: | HT30 | Ausgangssignal: | MV -Analogentyp |
|---|---|---|---|
| Material: | Edelstahl | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | IP-Bewertung: | IP65 |
| Leistung: | 1,5 mA | Reichweite: | 0-10kpa-40Mpa |
| Faden: | G1/4 und so weiter | Gewicht: | ~63g |
| Hervorheben |
G1/4 Gewindedruckmessgerät,angepasster Höhensensor,Silizium-Drucksensor mit Garantie |
||
Product Description
- Fortschrittliche Technologie mit Gehäuse aus Edelstahl 316L und hochwertigen Membranmaterialien wie Titan und Hastelloy
- Dickschichtschaltungen für präzise Temperaturkompensation und Nullpunktkorrektur
- Für eine flexible Installation stehen mehrere Thread-Schnittstellenoptionen zur Verfügung
- Kompakte Schweißkonstruktion für hohe Zuverlässigkeit und Haltbarkeit
- Industrielle Prozesskontrolle in den Bereichen Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- Anwendungen in der Schifffahrts- und Luftfahrtindustrie
- Hydraulische und pneumatische Steuerungssysteme
- Allgemeine Prozesssteuerungs- und Überwachungsanwendungen
- Stromversorgung: ≤2 mA DC (typisch 1,5 mA DC)
- Eingangsimpedanz: 2,5 kΩ ~ 6 kΩ
- Ausgangsimpedanz: 2,5 kΩ ~ 6 kΩ
- Elektrischer Anschluss: Vergoldete Kovar-Stifte oder 100-mm-Hochtemperaturdrähte
| Parameter | Typ | Typ | Max | Einheit |
|---|---|---|---|---|
| Messbereich | Spurweite (G) | 10 kPa, 20 kPa, 35 kPa, 100 kPa, 200 kPa, 350 kPa, 1000 kPa, 2000 kPa | ||
| Absolut (A) | 100 kPaA, 200 kPaA, 350 kPaA, 700 kPaA, 1000 kPaA, 2000 kPaA | |||
| Versiegelt (S) | 3500 kPaS, 7 MPaS, 10 MPaS, 20 MPaS, 40 MPaS | |||
| Nichtlinearität | ±0,15 | ±0,3 | %FS | |
| Wiederholbarkeit | 0,05 | 0,1 | %FS | |
| Hysterese | 0,05 | 0,1 | %FS | |
| Null-Offset-Ausgabe | 0±1 | 0±2 | mV | |
| Vollausschlag | ≤20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥35 kPa | 100 ± 10 | 100 ± 30 | mV | |
| Nullpunkt-Offset-Temp. Drift | ≤20KPa | ±1 | ±2 | %FS |
| ≥35 kPa | ±0,5 | ±1 | %FS | |
| Vollskalentemperatur. Drift | ≤20KPa | ±1 | ±2 | %FS |
| ≥35 kPa | ±0,5 | ±1 | %FS | |
| Kompensierte Temp. | ≤20KPa | 0~50 | °C | |
| ≥35 kPa | 0~70 | °C | ||
| Betriebstemperatur | -20~80 | °C | ||
| Lagertemperatur | -40~125 | °C | ||
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen dem Dreifachen des Skalenendwerts oder 120 MPa | |||
| Berstdruck | 5X der volle Maßstab | |||
| Langzeitstabilität | 0,2 % FS/Jahr | |||
| Membranmaterial | 316L | |||
| Isolationswiderstand | ≥200MΩ 100VDC | |||
| Vibration | Keine Änderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | |||
| Schock | 100g, 11ms | |||
| Ansprechzeit | ≤1ms | |||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | |||
| Füllmedium | Silikonöl | |||
| Gewicht | ~63g | |||
- Achten Sie bei der Montage auf die richtige Passung zwischen Kerngröße und Sendergehäuse, um die erforderliche Luftdichtheit zu erreichen
- Halten Sie beim Zusammenbau des Gehäuses die vertikale Ausrichtung aufrecht und üben Sie gleichmäßigen Druck aus, um ein Verklemmen oder eine Beschädigung der Ausgleichsplatte zu verhindern
- Geben Sie bei der Bestellung besondere Anforderungen an, wenn das Messmedium nicht mit dem 316L-Membran- und Gehäusematerial kompatibel ist
- Vermeiden Sie den Kontakt mit der Sensormembran mit den Händen oder scharfen Gegenständen, um Schäden durch Verformung oder Durchstechen zu vermeiden
- Halten Sie den Überdruckanschluss zur Atmosphäre offen und verhindern Sie, dass Wasser, Wasserdampf oder korrosive Medien in die Unterdruckkammer gelangen
- Informationen zu etwaigen Änderungen der Pin-Leiter-Konfiguration finden Sie auf der tatsächlichen Aderbeschriftung
Product Highlights
Piezoresistiver HT30-Silizium-Drucksensor mit Gehäuse aus 316L-Edelstahl. Misst Gas-/Flüssigkeitsdruck (0–10 kPa–20 MPa), Schutzart IP65. Hohe Präzision (±0,3 % FS), kompakte Schweißkonstruktion. Anpassbare Gewinde (G1/4 usw.) und OEM/ODM verfügbar.
