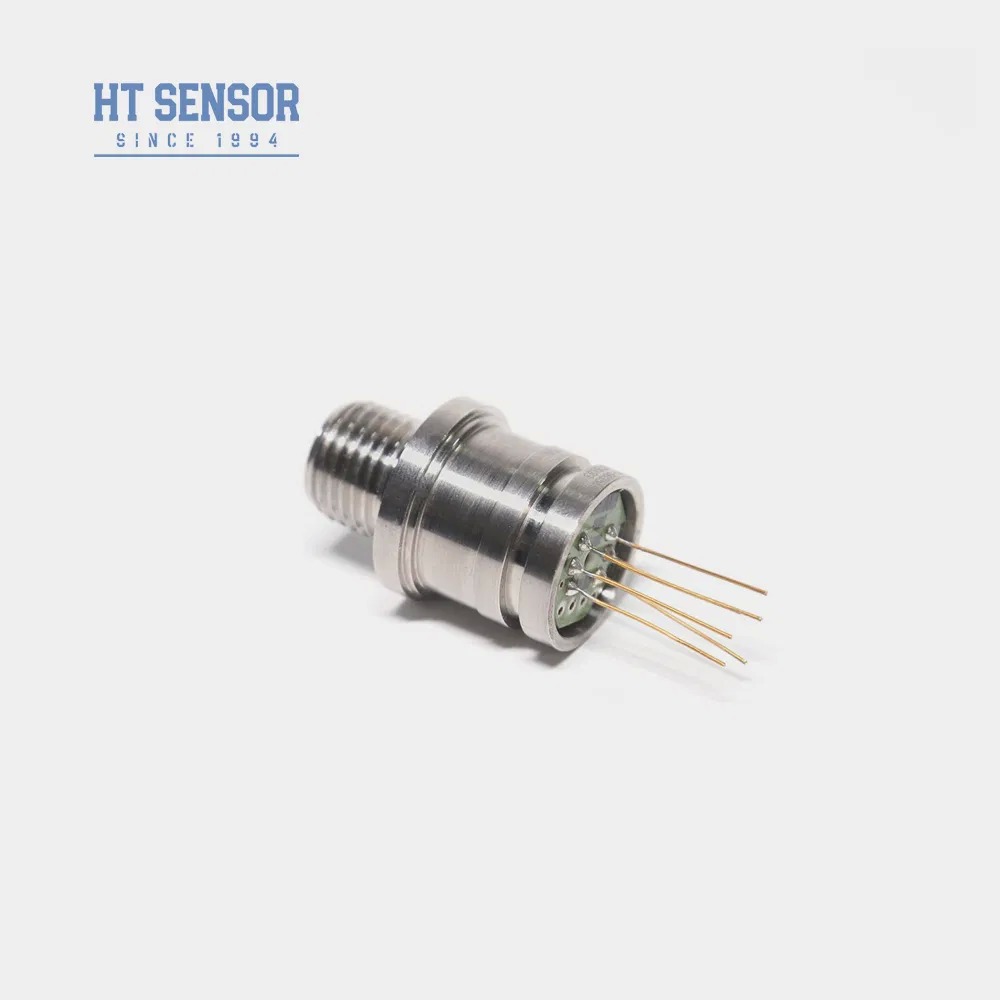

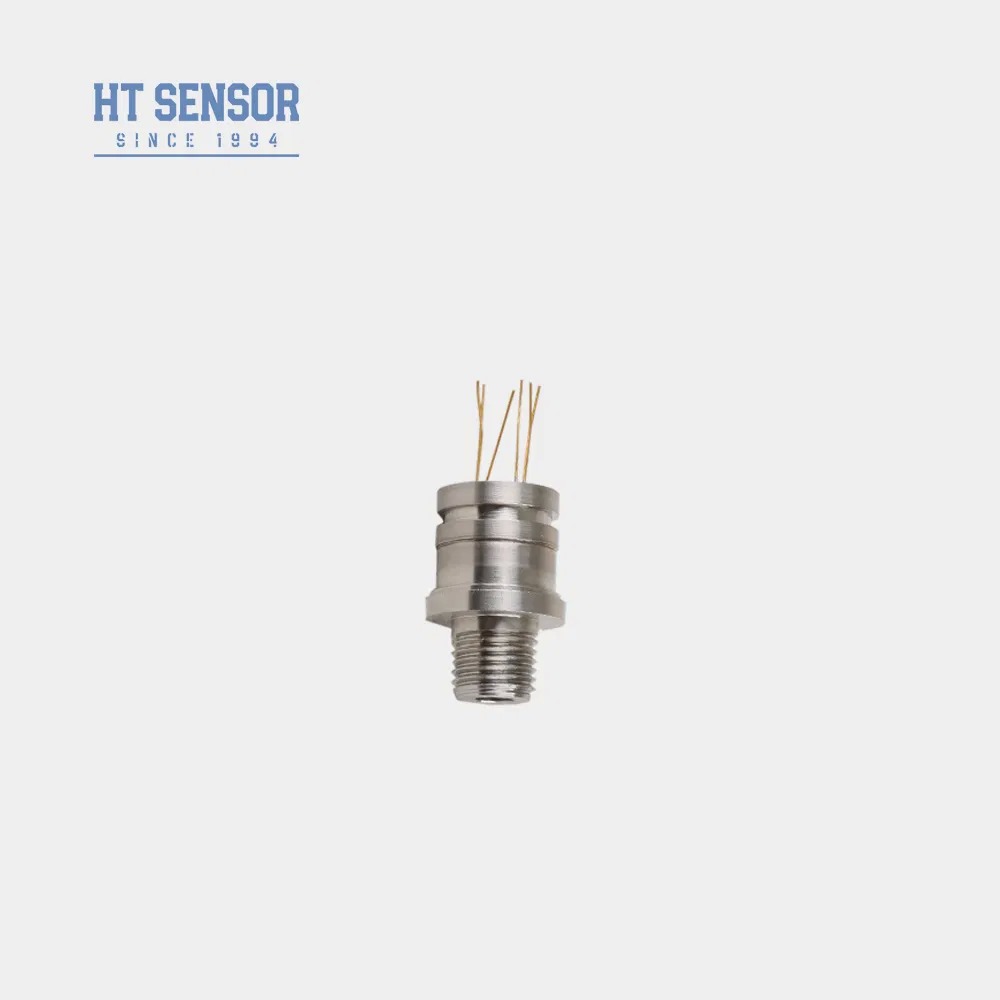

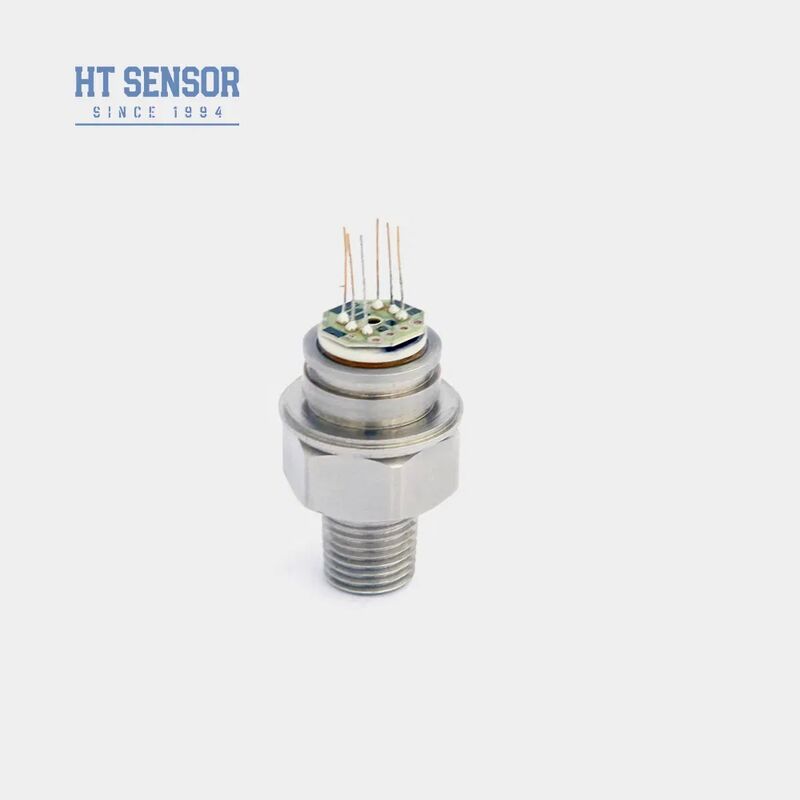

Edelstahl-Drucksondenelement für Drucksensor-Zellensensor
Produktübersicht
Der HT30 Silizium-piezoresistive Drucksensor ist ein hochstabiles diffundiertes Siliziumelement, das den piezoresistiven Effekt zur Messung von Flüssigkeits- und Gasdruck nutzt. Mit einer geschweißten Konstruktion mit Standardgewinden und ohne O-Ring-Dichtung bietet dieser Sensor außergewöhnliche Zuverlässigkeit in verschiedenen Anwendungen.
Hauptmerkmale
- Fortschrittliche Technologie mit Gehäuse aus Edelstahl 316L und hochwertigen Membranmaterialien wie Titan und Hastelloy
- Dickschichtschaltungen für präzise Temperaturkompensation und Nullpunktkorrektur
- Mehrere Gewindeanschlussoptionen verfügbar
- Kompakte geschweißte Konstruktion für hohe Zuverlässigkeit und Haltbarkeit
Anwendungen
- Industrielle Prozessstandorte: Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- Marine- und Luftfahrtindustrie
- Hydraulische und pneumatische Steuerungssysteme
- Prozesssteuerungsanwendungen
Elektrische Leistung
- Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
- Eingangsimpedanz: 2,5KΩ~6KΩ
- Ausgangsimpedanz: 2,5KΩ~6KΩ
- Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100 mm Hochtemperaturdrähte
Leistungsparameter
| Parameter |
Typ |
Max |
Einheit |
| Nichtlinearität |
±0,15 |
±0,3 |
%F.S |
| Wiederholbarkeit |
0,05 |
0,1 |
%F.S |
| Hysterese |
0,05 |
0,1 |
%F.S |
| Nullpunkt-Offset-Ausgang |
0±1 |
0±2 |
mV |
| Vollausschlag-Ausgang (≤20KPa) |
50±10 |
50±30 |
mV |
| Vollausschlag-Ausgang (≥35kPa) |
100±10 |
100±30 |
mV |
| Nullpunkt-Offset-Temperaturdrift (≤20KPa) |
±1 |
±2 |
%F.S |
| Nullpunkt-Offset-Temperaturdrift (≥35kPa) |
±0,5 |
±1 |
%F.S |
| Vollausschlag-Temperaturdrift (≤20KPa) |
±1 |
±2 |
%F.S |
| Vollausschlag-Temperaturdrift (≥35kPa) |
±0,5 |
±1 |
%F.S |
| Kompensierte Temperatur (≤20KPa) |
0~50 |
- |
ºC |
| Kompensierte Temperatur (≥35kPa) |
0~70 |
- |
ºC |
| Betriebstemperatur |
-20~80 |
- |
ºC |
| Lagertemperatur |
-40~125 |
- |
ºC |
| Zulässige Überlast |
Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 120 MPa |
| Berstdruck |
5X des Vollausschlags |
| Langzeitstabilität |
0,2 % F.S./Jahr |
| Membranmaterial |
316L |
| Isolationswiderstand |
≥200MΩ 100VDC |
| Vibration |
Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz |
| Schock |
100g,11ms |
| Reaktionszeit |
≤1ms |
| O-Ring-Dichtung |
Nitrilkautschuk oder Fluorkautschuk |
| Füllmedium |
Silikonöl |
| Gewicht |
~63g |
Parameter getestet unter: 1,5mA @ 25°C
Messbereiche
Manometer (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolut (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Abgedichtet (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Konstruktionsübersicht
Elektrischer Anschluss und Kompensation
Auswahlbeispiele
Bestellrichtlinien
- Stellen Sie die richtige Passform zwischen Kerngröße und Transmittergehäuse für die erforderliche Luftdichtheit sicher
- Richten Sie das Gehäuse während der Montage vertikal aus und üben Sie gleichmäßigen Druck aus, um eine Beschädigung der Kompensationsplatte zu vermeiden
- Geben Sie bei der Bestellung besondere Anweisungen, wenn das gemessene Medium mit dem 316L-Membranmaterial inkompatibel ist
- Vermeiden Sie den Kontakt mit der Sensormembran mit Händen oder scharfen Gegenständen, um Schäden zu vermeiden
- Halten Sie den Manometeranschluss zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Dampf oder korrosiven Medien
- Beachten Sie das tatsächliche Kernetikett für Änderungen der Pin-Lead-Konfiguration
