Name: Silizium-Drucksensor 19 mm Durchmesser, Mini-Drucksensor-Kern, industrieller Flüssigkeitsmessdrucksensor
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26
Price: 16 USD
Availability: InStock

Detailinformationen

Modell Nr.:	HT26	Ausgangssignal:	Analogtyp
Produktionsprozess:	Integration	Material:	Edelstahl
Typ der Verkabelung:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
IP-Bewertung:	IP65	Leistung:	1,5 mA / 10 VDC
Ausgabe:	Millivolt-Signal	Höhe:	7mm
Eingangsimpedanz:	2,5 kΩ ~ 6kΩ	Ausgangsimpedanz:	2,5 kΩ ~ 6kΩ
Betriebstemperatur:	-20~80 °C	Lagertemperatur:	-40~125 °C
Gewicht:	~63g
Hervorheben:	Silizium-Drucksensor mit Garantie , Hochgenaue Silizium-Drucksensor , Industrielle Silizium-Drucksensoren

Produkt-Beschreibung

Silikon-Drucksensor 19 mm Durchmesser, Mini-Drucksensor-Kern, Industrielle Flüssigkeitsmessungs-Drucksensor

19mm Customized OEM Drucksensor Kern-Level-Wandler

HT26 Siliziumpiezoresistiver Drucksensor

Der piezoresistive Siliziumdrucksensor HT26 ist ein hochstabiles diffuses Siliziumelement, das den piezoresistiven Effekt zur Messung des Flüssigkeits- und Gasdrucks nutzt.mit einem Schweißkern mit Standardgewinde und ohne O-Ringdichtung, ist dieser Sensor für eine Vielzahl von Industrieanwendungen geeignet.

Produktmerkmale

Fortgeschrittene Technologie mit 316L-Edelstahlgehäuse
Vorrangige Membranmaterialien, einschließlich Titan und Hastelloy
Schaltkreise mit Dickplatte für Temperaturkompensation und Nullpunktkorrektur
Ausgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität
Kompakte 7mm Höhe mit Anpassungsmöglichkeiten

Anwendungen

Industrieanlagen: Erdöl, Chemie, Metallurgie, Energie und Hydrologie
Schifffahrts- und Luftfahrtindustrie
Hydraulische und pneumatische Steuerungen
Anwendungen zur Prozesssteuerung

Elektrische Leistung

Stromversorgung: ≤2mA Gleichstrom (typisch 1,5mA Gleichstrom)
Eintrittsimpedanz: 2,5 KΩ~6 KΩ
Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
Elektrische Verbindung: Goldplattierte Kovar-Stifte oder 100 mm hochtemperaturförmige Drähte

Leistungsparameter

Messbereich	Abmessung ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Absolute (A)	Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
	Versiegelt	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen ist der Prüfstand zu verwenden.
Parameter	Typ	Maximal	Einheit
Nichtlinearität	±0.15	±0.3	% F.S.
Wiederholbarkeit	0.05	0.1	% F.S.
Hysterese	0.05	0.1	% F.S.
Null Offset-Ausgabe	0 ± 1	0 ± 2	mV
Ausgang in voller Skala (≤ 20 KPa)	50 ± 10	50 ± 30	mV
Ausgang in voller Skala (≥ 35 kPa)	100 ± 10	100 ± 30	mV
Nullverschiebung Temp. Drift (≤ 20KPa)	± 1	±2	% F.S.
Nullverschiebungstemperatur.	±0.5	± 1	% F.S.
Vollständige Temperaturverschiebung (≤ 20 KPa)	± 1	±2	% F.S.
Vollständige Temperaturverschiebung (≥ 35 kPa)	±0.5	± 1	% F.S.
Kompensierte Temperatur (≤ 20 KPa)	0 bis 50		oC
Kompensierte Temperatur (≥ 35 kPa)	0 bis 70		oC
Betriebstemperatur	- 20 bis 80		oC
Speichertemperatur	-40 bis 125		oC
Zulässige Überlastung	Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 120MPa
Durchbruchdruck	5x die volle Skala
Langfristige Stabilität	00,2% F.S./Jahr
Material der Zwerchfläche	316L
Widerstand gegen Isolierung	≥ 200MΩ 100VDC
Schwingungen	Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz
Schock	100 g, 11 Sekunden
Reaktionszeit	≤ 1 ms
O-Ring Siegel	mit einer Breite von nicht mehr als 30 mm
Füllmittel	Silikonöl
Gewicht	~ 63 g

Parameter, die unter Bedingungen getestet werden: 1,5mA @ 25°C

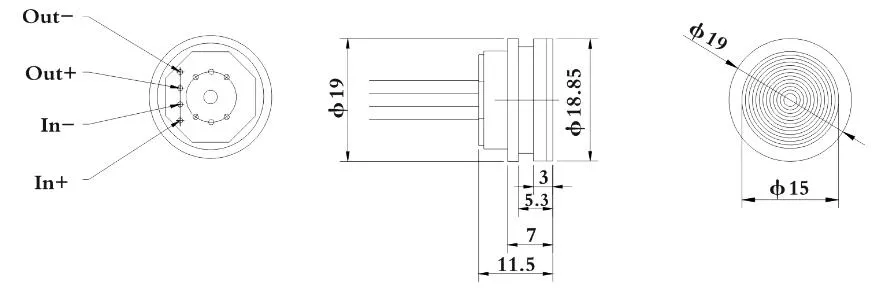

Entwurf des Baus

Druckröhre < 3,5 MPaS

Druckröhre ≥ 3,5 MPaS < 40 MPaS

Pressure Tube Construction for â¥3.5MPaS <40MPaS

Elektrische Verbindung und Ausgleich

Auswahlbeispiele

Tipps zur Bestellung

Gewährleistung der richtigen Passform zwischen Kerngröße und Sendergehäuse für die erforderliche Luftdichte
Vertikal ausrichten und gleichmäßigen Druck während der Montage anwenden, um Schäden an der Ausgleichsplatte zu vermeiden
Geben Sie spezielle Anweisungen an, wenn das Messmedium mit dem Kerndiaphragma oder dem Gehäusematerial (316L) unvereinbar ist.
Vermeiden Sie es, das Sensordiaphragma mit Händen oder mit scharfen Gegenständen zu drücken, um Schäden zu vermeiden
Halten Sie den Druckmesskern für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Dampf oder korrosive Medien
Verweisen Sie auf das tatsächliche Kernetikett für die Pin-Lead-Konfigurationen

Häufig gestellte Fragen

F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.

F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..

F: Wie ist die typische Lieferzeit?

A: 5-8 Werktage für Standardmodelle.

F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Herkunftsort:	Baoji, China
Markenname:	HT SENSOR
Zertifizierung:	ISO9001
Modellnummer:	HT26

Min Bestellmenge:	5
Preis:	16
