Baoji Hengtong HT26V Drucksensorzelle für Transmitter-Drucksensor-Kern
Product Details
| Modell Nr.: | HT26V | Ausgangssignal: | Analogtyp |
|---|---|---|---|
| Material: | Edelstahl | Typ der Verkabelung: | Mit vier Drähten |
| Messmedium: | Gas und Flüssigkeit | IP-Bewertung: | IP65 |
| Stromversorgung: | 5-10VDC | Ausgabe: | 10 mv/v |
| Durchmesser: | 19 mm | Höhe: | 7-10mm |
| Eingangsimpedanz: | 4KΩ~20KΩ | Ausgangsimpedanz: | 2,5 kΩ ~ 6kΩ |
| Betriebstemperatur: | -20 bis 80 °C | Lagertemperatur: | -40~125 °C |
| Gewicht: | ~ 25 g | ||
| Hervorheben |
HT26V Drucksensorzelle,Silizium-Drucksensor für Transmitter,Baoji Hengtong Drucksensor mit Garantie |
||
Product Description

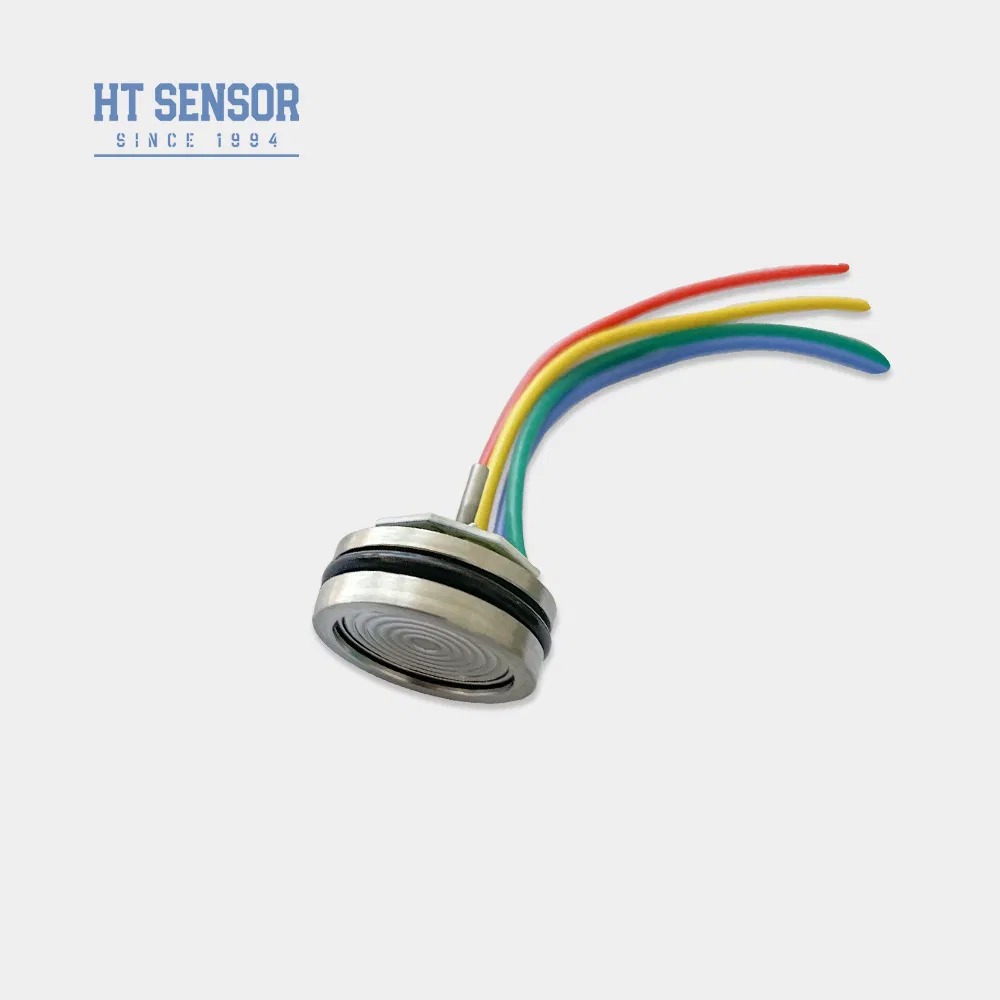

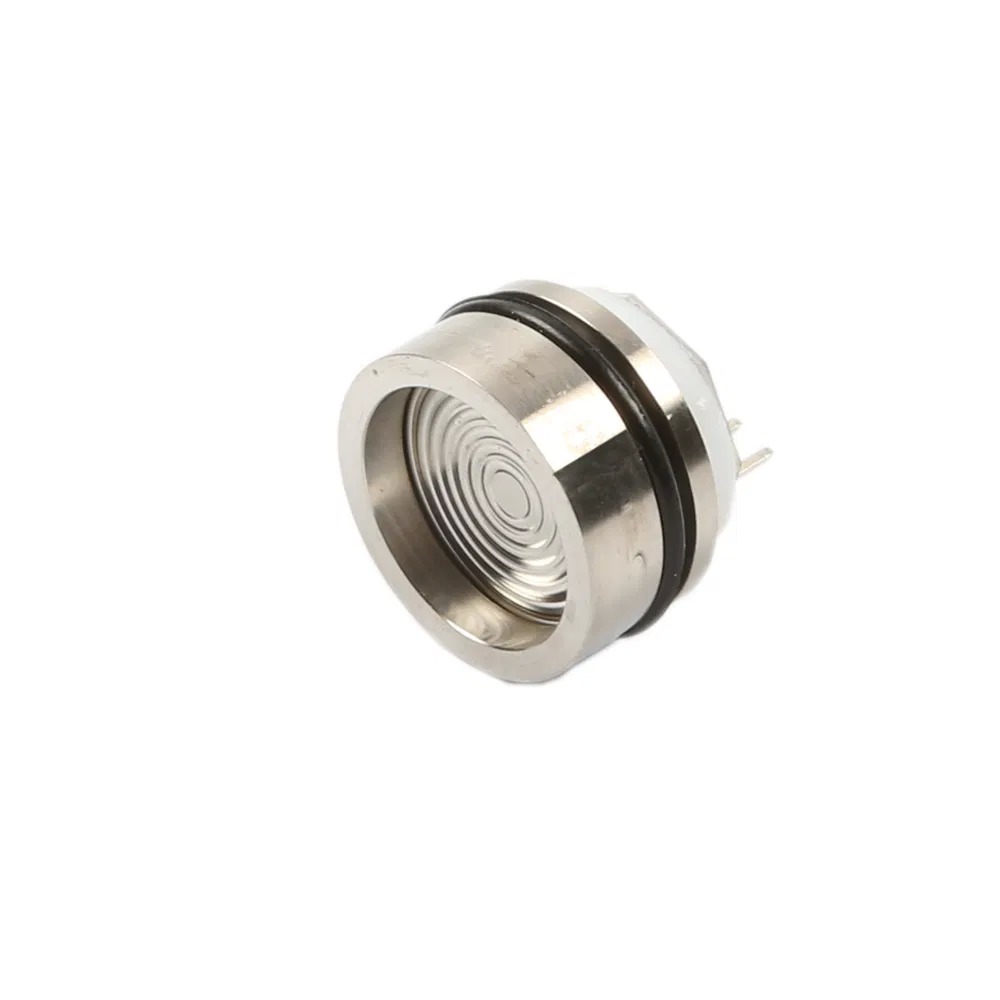

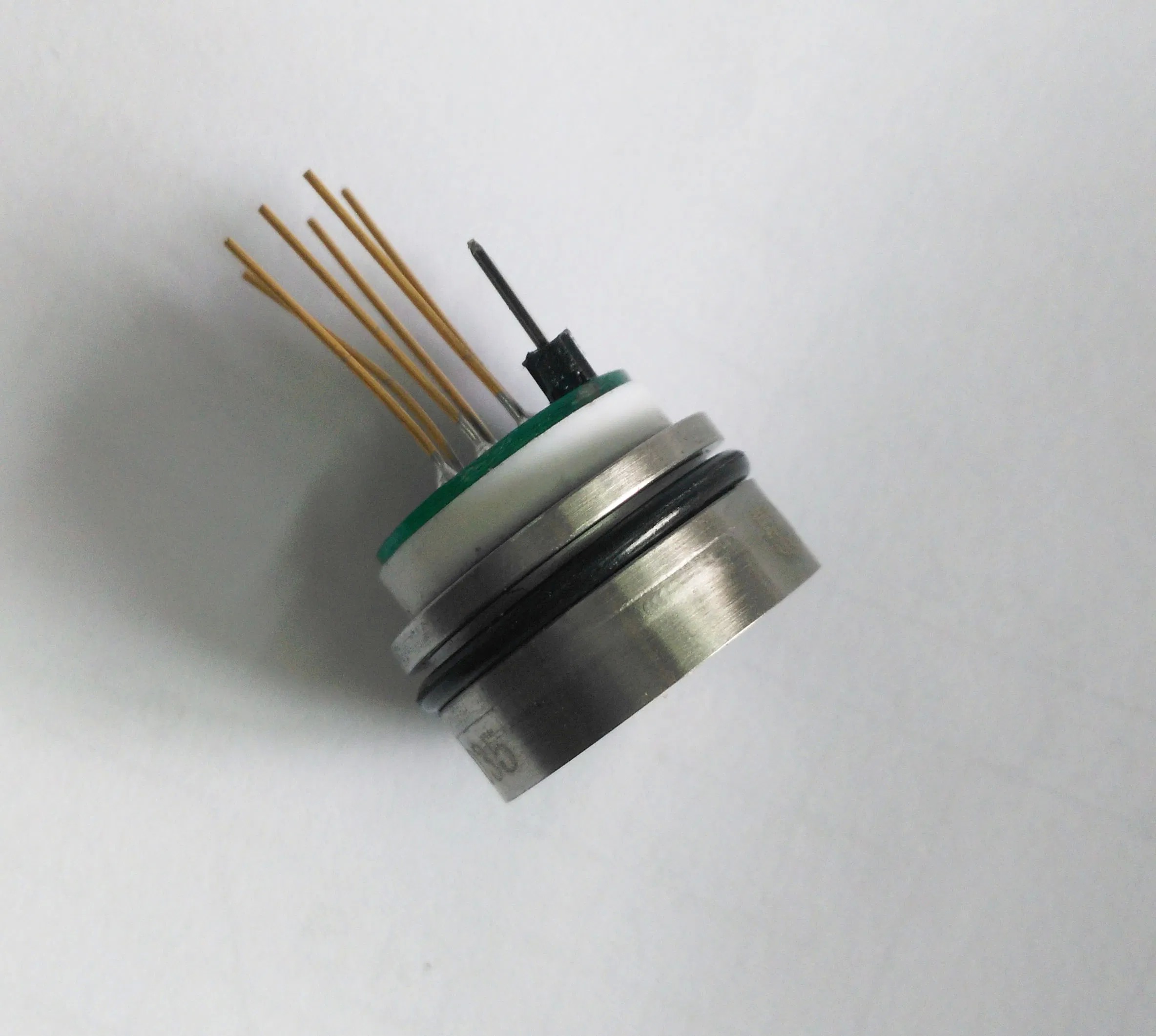

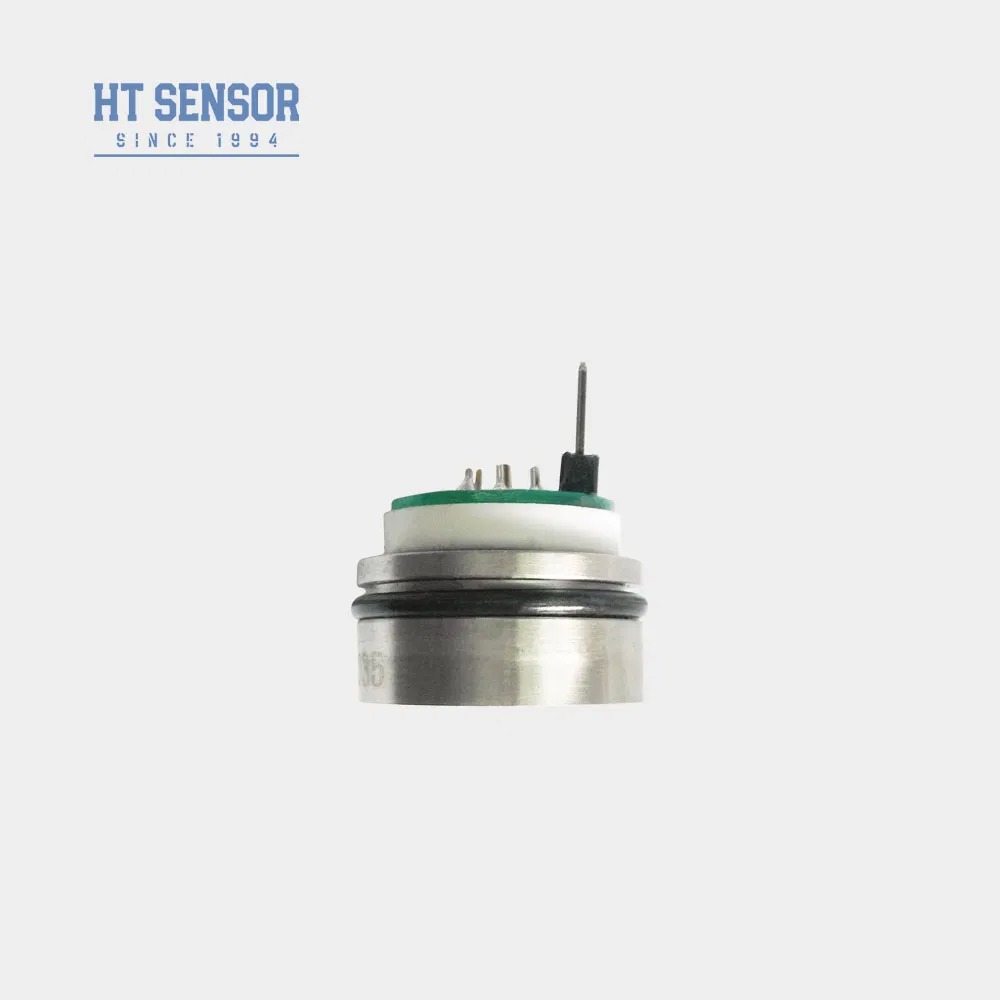

Der HT26V ist ein piezoresistiver Siliziumdrucksensor mit einem hochstabilen diffusen Siliziumelementkern.Der Differenzdruck des Messmediums wird über ein 316L Isolationsdiaphragma und versiegeltes Siliciumöl an das Siliziumdiaphragma übertragen.Der Sensor verfügt über einen O-Ring zur Druckdichtung, der eine einfache Installation gewährleistet.
- Dauerspannungsversorgung mit Standardsignalausgängen
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Kompakte 7 mm hohe Bauteile mit anpassbaren Strukturmöglichkeiten
- Industrieprozessstandorte einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- Schifffahrts- und Luftfahrtindustrie
- Hydraulische und pneumatische Steuerungen
- Anwendungen zur Prozesssteuerung
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel und Steckverbinder
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen ist der Prüfstand zu verwenden. | ||
| Parameter | Typ | Maximal | Einheit |
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. |
| Hysterese | 0.05 | 0.1 | % F.S. |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV |
| Ausgang in voller Skala (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Ausgang in voller Skala (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Nullverschiebung Temp. Drift (≤ 20KPa) | ± 1 | ± 25 | % F.S. |
| Nullverschiebungstemperatur. | ±0.8 | ± 15 | % F.S. |
| Vollständige Temperaturverschiebung (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Vollständige Temperaturverschiebung (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Kompensierte Temperatur (≤ 20 KPa) | 0 bis 50 | oC | |
| Kompensierte Temperatur (≥ 35 kPa) | 0 bis 70 | oC | |
| Betriebstemperatur | - 20 bis 80 | oC | |
| Speichertemperatur | -40 bis 125 | oC | |
| Zulässige Überlastung | 3 mal die volle Skala | ||
| Durchbruchdruck | 5x die volle Skala | ||
| Langfristige Stabilität | 0.2 % | F.S./Jahr | |
| Material der Zwerchfläche | 316L | ||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||
| Schock | 100 g, 11 Sekunden | ||
| Reaktionszeit | ≤ 1 ms | ||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||
| Füllmittel | Silikonöl | ||
| Gewicht | ~ 25 g |
Parameter, die bei einer konstanten Spannung von 10 V und einer Umgebungstemperatur von 25 °C geprüft werden
1. Sicherstellen der richtigen Passform zwischen Kerngröße und Transmittergehäuse während der Montage, um die erforderliche Luftdichte zu erreichen
2Bei der Montage des Gehäuses die vertikale Ausrichtung beibehalten und gleichmäßigen Druck ausüben, um Verstopfung oder Beschädigung der Ausgleichsplatte zu vermeiden
3- Spezielle Anweisungen bei der Bestellung, wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist
4. Vermeiden Sie das Drücken des Sensordiaphragmas mit Händen oder mit scharfen Gegenständen, um Schäden durch Verformung oder Piercing zu vermeiden
5. Halten Sie den Druckanschluss des Druckmesskerns offen für die Atmosphäre und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosive Medien in den Kern negative Druckkammer
6. Für Änderungen der Stifte ist auf dem Etikett auf dem eigentlichen Kern für die richtige Verbindung zu lesen
Product Highlights
Piezoresistiver HT26V-Silizium-Drucksensor mit 316L-Edelstahlmembran. Hohe Zuverlässigkeit, hervorragende Stabilität, Schutzart IP65. Anpassbar für industrielle Anwendungen. OEM/ODM verfügbar mit einer Jahreskapazität von 50.000.
