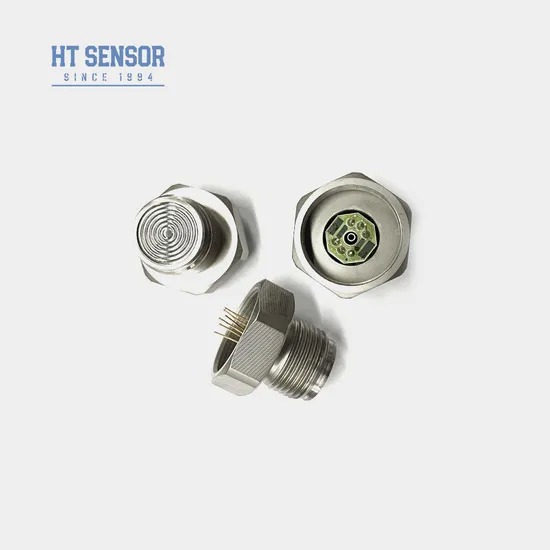

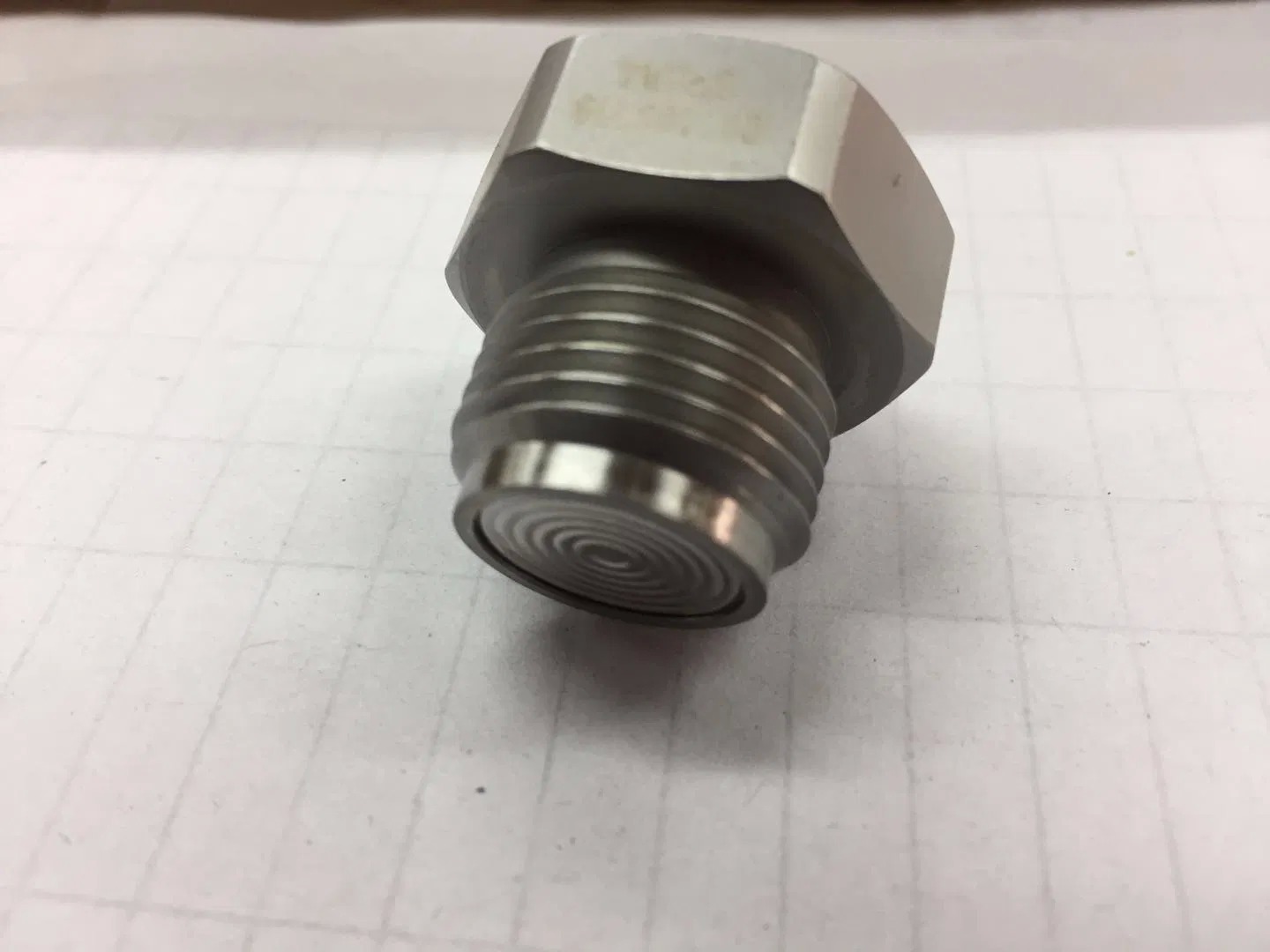

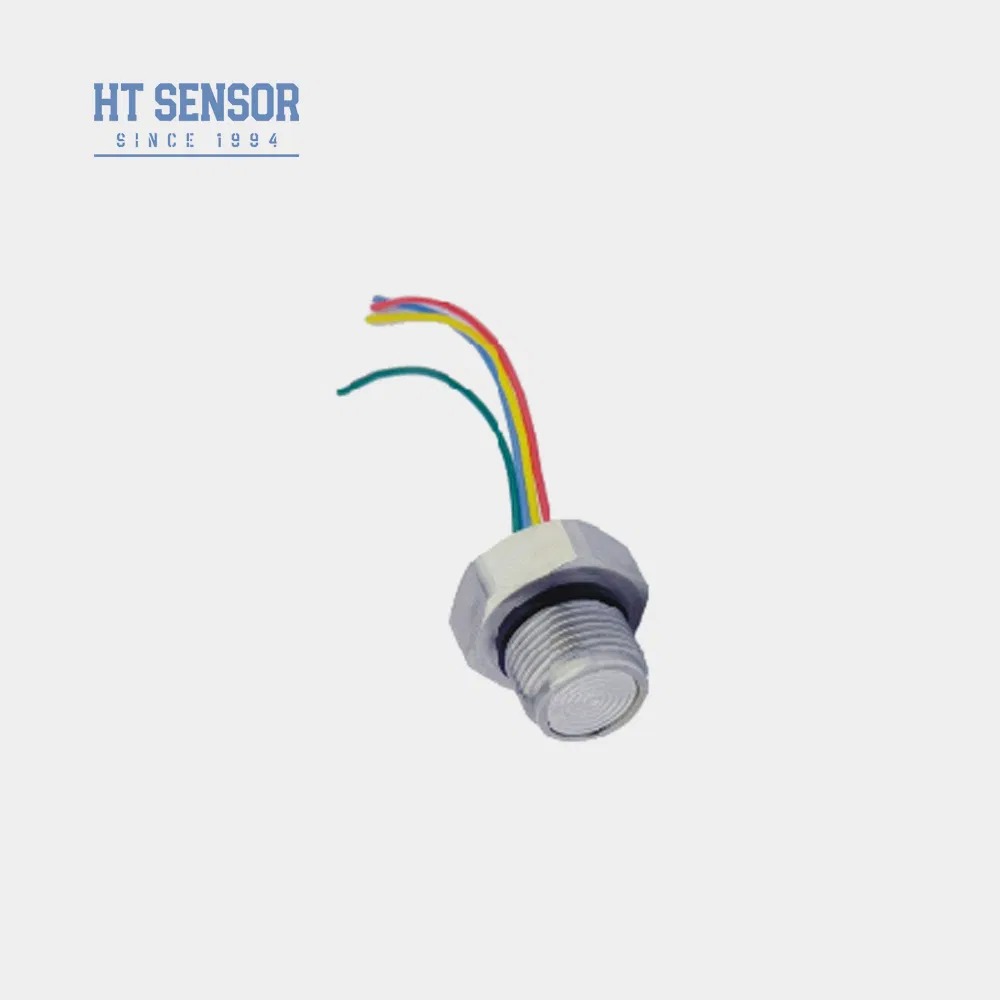

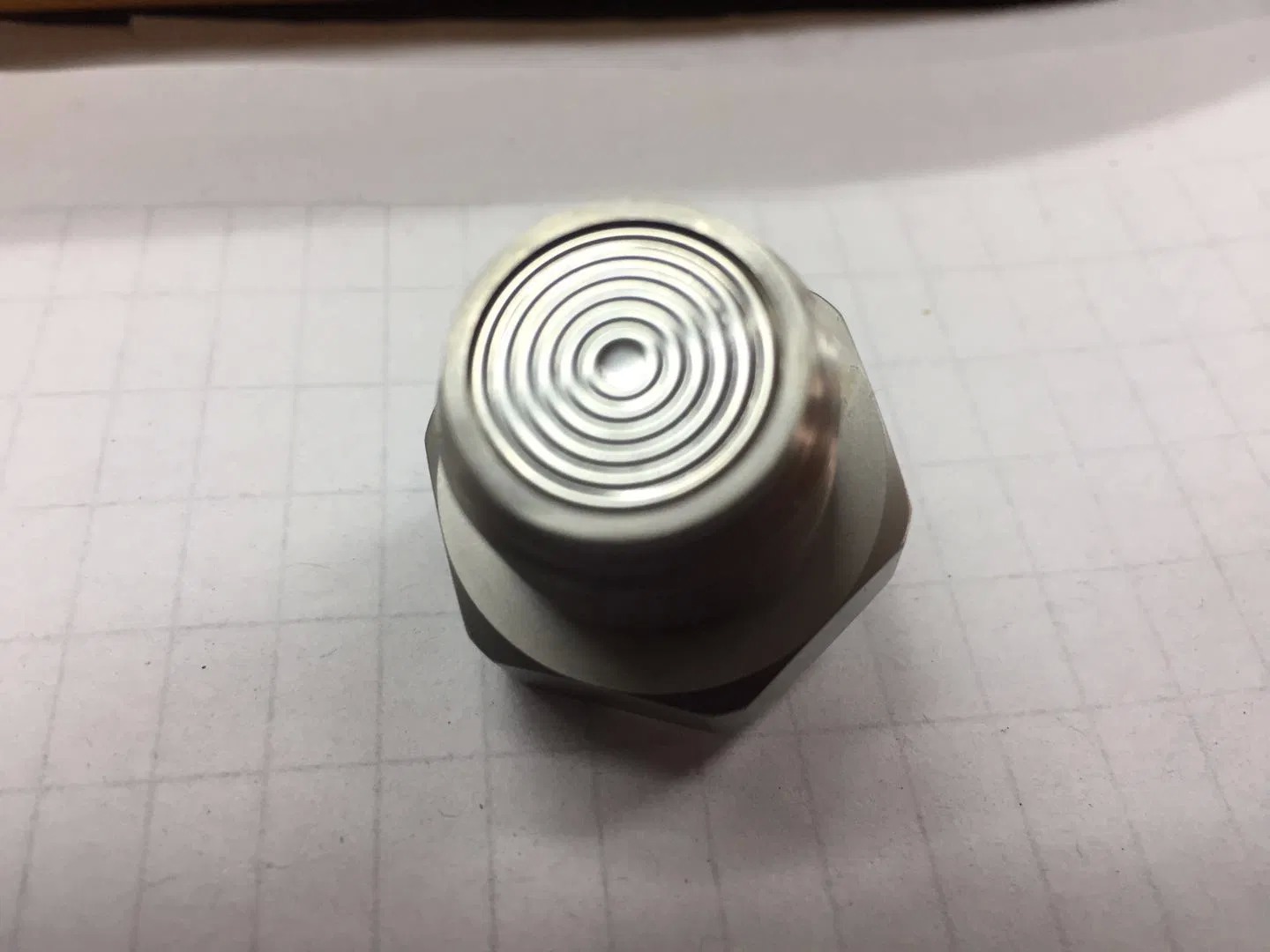

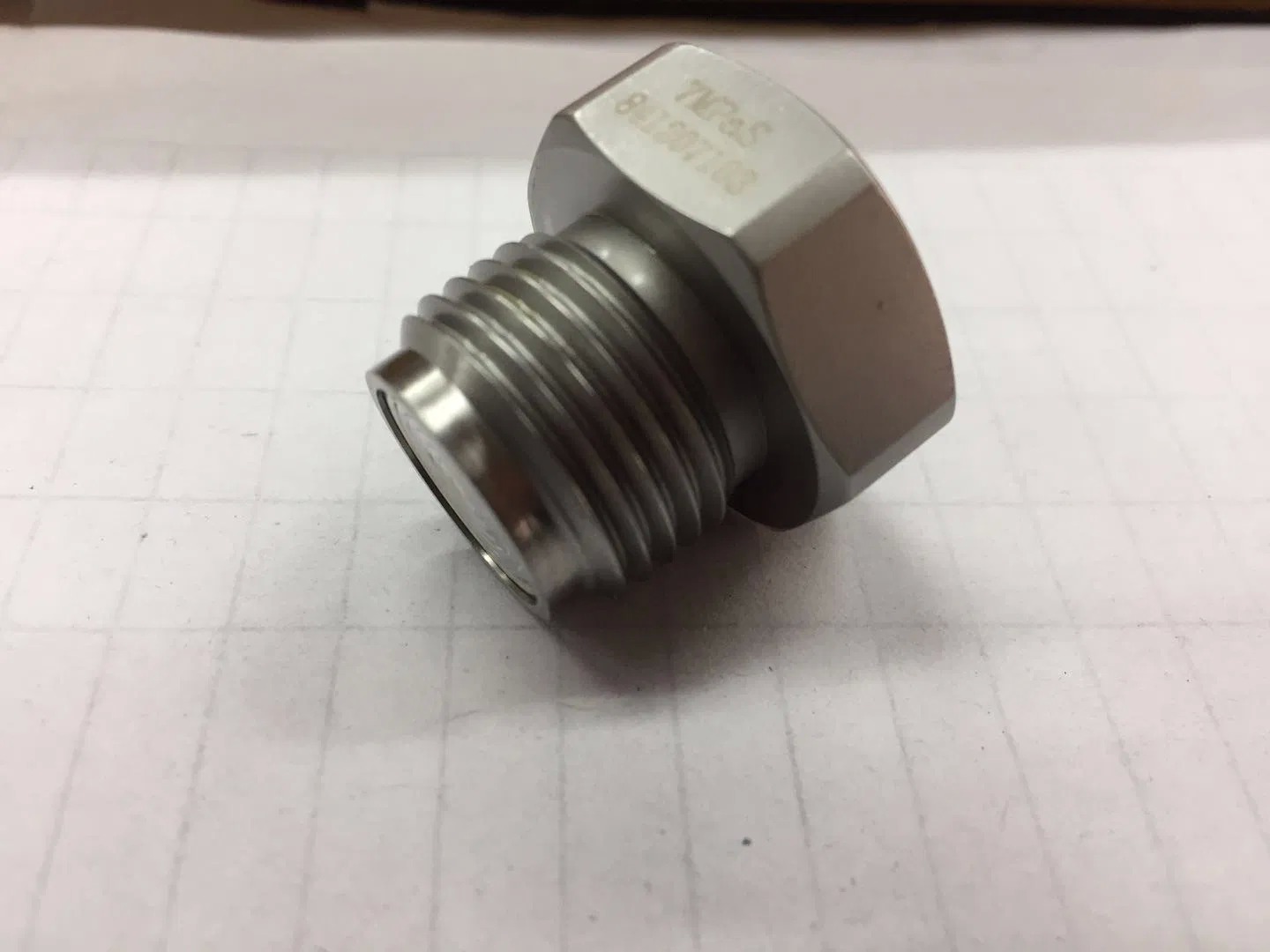

10VDC Leistung HT24V Siliziumdrucksensor Zelle G1/2 Level Sensor Flush Drucksensor Kern
Product Details
| Ausgangssignal: | Analogtyp | Material: | Edelstahl |
|---|---|---|---|
| Typ der Verkabelung: | Mit vier Drähten | IP-Bewertung: | IP65 |
| Stromversorgung: | 10VDC | Thread-Typ: | G1/2 M20*1,5 1/2NPT |
| Eingangsimpedanz: | 4KΩ~20KΩ | Ausgangsimpedanz: | 2,5 kΩ ~ 6kΩ |
| Betriebstemperatur: | -20 bis 80 °C | Lagertemperatur: | -40~125 °C |
| Gewicht: | ~55g | Zwerchfellmaterial: | 316L |
| Hervorheben |
10VDC HT24V Druckmessgerät,G1/2-Levelsensor mit Garantie,mit einer Breite von nicht mehr als 20 mm |
||
Product Description
Der HT24V ist ein Drucksensor mit Spülzellenzwerg, der mit einem hochstabilen diffusen Siliziumchip ausgestattet ist.mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHTDie Strömungsdiaphragma-Struktur verbessert die Reinigungsfreundlichkeit und trägt zu einer außergewöhnlichen Zuverlässigkeit bei und ist somit ideal für Anwendungen in den Bereichen Lebensmittel, Hygiene,und andere Industriezweige, die strenge Standards für Sauberkeit und Genauigkeit erfordern.
- Fortgeschrittene Technologie mit 316L-Edelstahlgehäuse und hochwertigen Membranmaterialien einschließlich Titan und Hastelloy
- Schaltkreise mit Dickplatte für Temperaturkompensation und Nullpunktkorrektur
- Ausgezeichnete Zuverlässigkeit, Wiederholbarkeit und Stabilität
- Flush-Diaphragma-Struktur für einfache Reinigung und Wartung
- Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316L-Edelstahlkompatibilität
- Verarbeitung in der Lebensmittel- und Getränkeindustrie
- Industrieprozesssteuerungssysteme
- Anwendungen in der pharmazeutischen Industrie
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz: 4KΩ~20KΩ
- Ausgangsimpedanz: 2,5 KΩ bis 6 KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Papierbandkabel
| Messbereich | Abmessung ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolute (A) | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | ||
| Versiegelt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffemissionen für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe für die Berechnung der Schadstoffe. | ||
| Parameter | Typ | Maximal | Einheit |
| Nichtlinearität | ±0.15 | ±0.3 | % F.S. |
| Wiederholbarkeit | 0.05 | 0.1 | % F.S. |
| Hysterese | 0.05 | 0.1 | % F.S. |
| Null Offset-Ausgabe | 0 ± 1 | 0 ± 2 | mV |
| Ausgang in voller Skala (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Ausgang in voller Skala (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Nullverschiebung Temp. Drift (≤ 20KPa) | ± 1 | ± 25 | % F.S. |
| Nullverschiebungstemperatur. | ±0.8 | ± 15 | % F.S. |
| Vollständige Temperaturverschiebung (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Vollständige Temperaturverschiebung (≥ 35 kPa) | ±0.8 | ± 15 | % F.S. |
| Kompensierte Temperatur (≤ 20 KPa) | 0 bis 50 | oC | |
| Kompensierte Temperatur (≥ 35 kPa) | 0 bis 70 | oC | |
| Betriebstemperatur | - 20 bis 80 | oC | |
| Speichertemperatur | -40 bis 125 | oC | |
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 60MPa | ||
| Durchbruchdruck | 5x die volle Skala | ||
| Langfristige Stabilität | 0.2 % F.S./Jahr | ||
| Material der Zwerchfläche | 316L | ||
| Widerstand gegen Isolierung | ≥ 200MΩ 100VDC | ||
| Schwingungen | Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||
| Schock | 100 g, 11 Sekunden | ||
| Reaktionszeit | ≤ 1 ms | ||
| O-Ring Siegel | mit einer Breite von nicht mehr als 30 mm | ||
| Füllmittel | Silikonöl | ||
| Gewicht | ~ 55 g | ||
Die Parameter werden unter folgenden Bedingungen geprüft: Konstante Spannung von 10 V und Umgebungstemperatur von 25 °C
- Gewährleistung einer ordnungsgemäßen Anpassung zwischen Kerngröße und Sendergehäuse während der Montage, um die erforderliche Luftdichtheit zu erreichen
- Bei der Montage des Gehäuses, halten Sie die vertikale Ausrichtung und gleichmäßigen Druck, um zu vermeiden, dass die Vergütungsplatte verstopft oder beschädigt
- Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
- Vermeiden Sie es, das Sensordiaphragma mit Händen oder mit scharfen Gegenständen zu drücken, um zu verhindern, dass es durch Verformung oder Piercing beschädigt wird
- Halten Sie den Druckanschluss des Druckmesskerns offen für die Atmosphäre und verhindern Sie den Eintritt von Wasser, Wasserdampf oder ätzenden Medien in die Kern-Negativdruckkammer
- Wenn die Steckerleitungen geändert werden müssen, lesen Sie das Etikett auf dem eigentlichen Kern für die richtige Konfiguration
Product Highlights
HT24V-Silizium-Drucksensor mit 10 VDC-Stromversorgung, Schutzart IP65 und 0,2 % FS/Jahr Stabilität. Verfügt über eine bündige Membran aus 316L-Edelstahl für eine einfache Reinigung bei Lebensmittel-/Pharmaanwendungen. Anpassbar mit einer Produktionskapazität von 50.000 Einheiten/Jahr.
