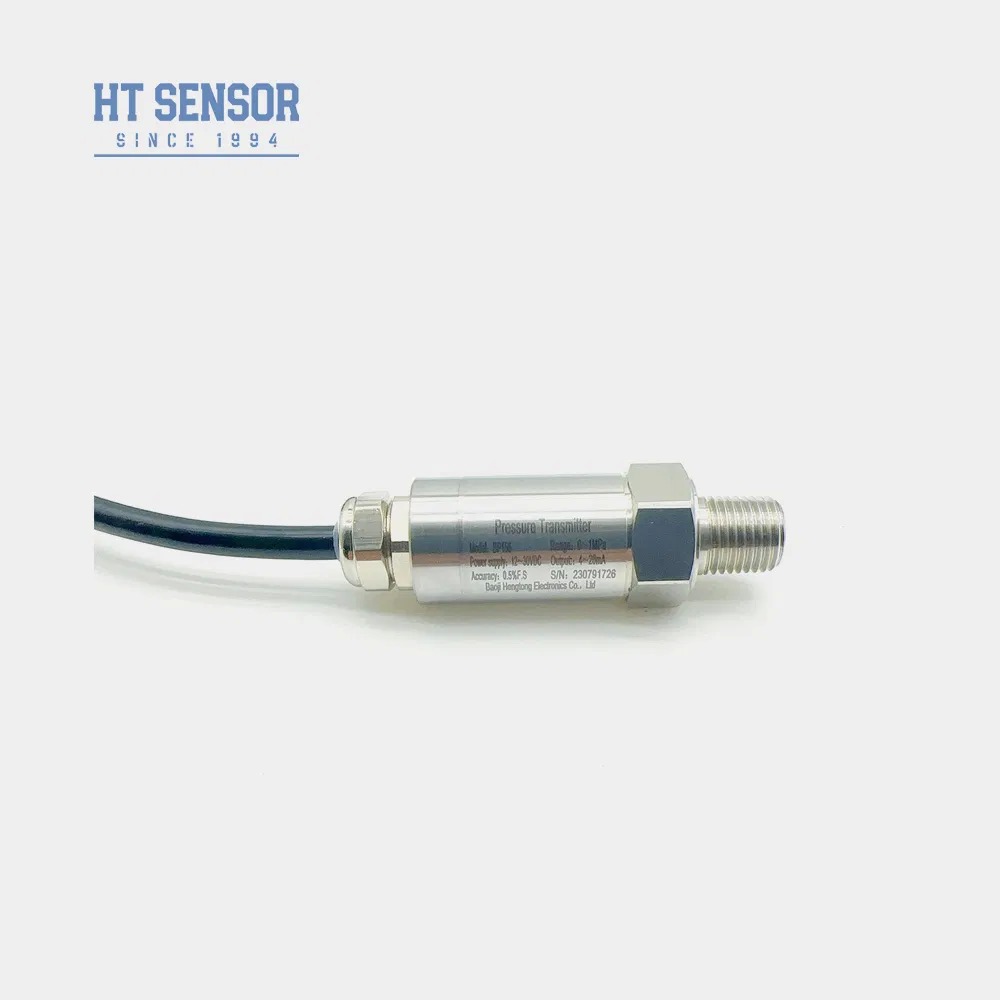

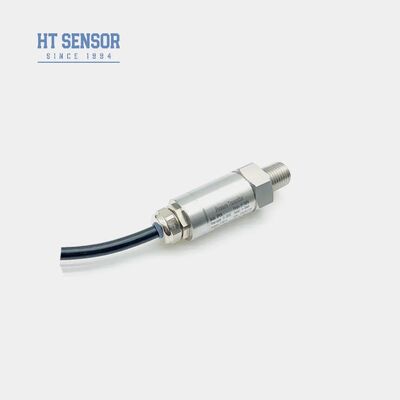

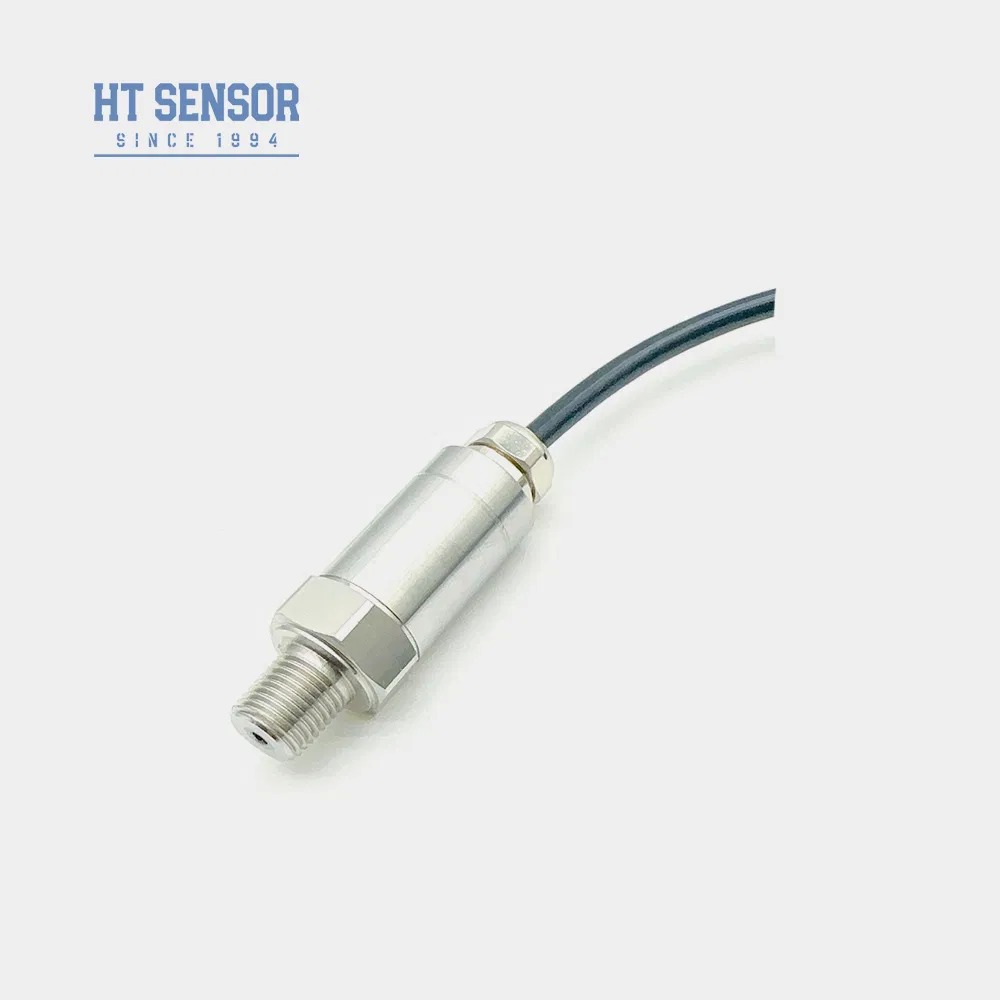

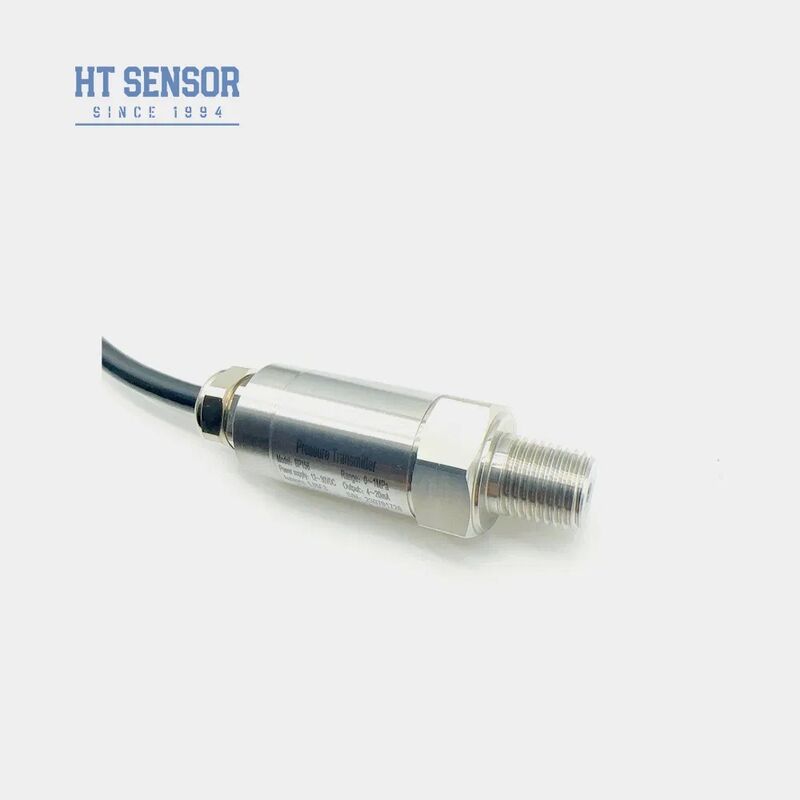

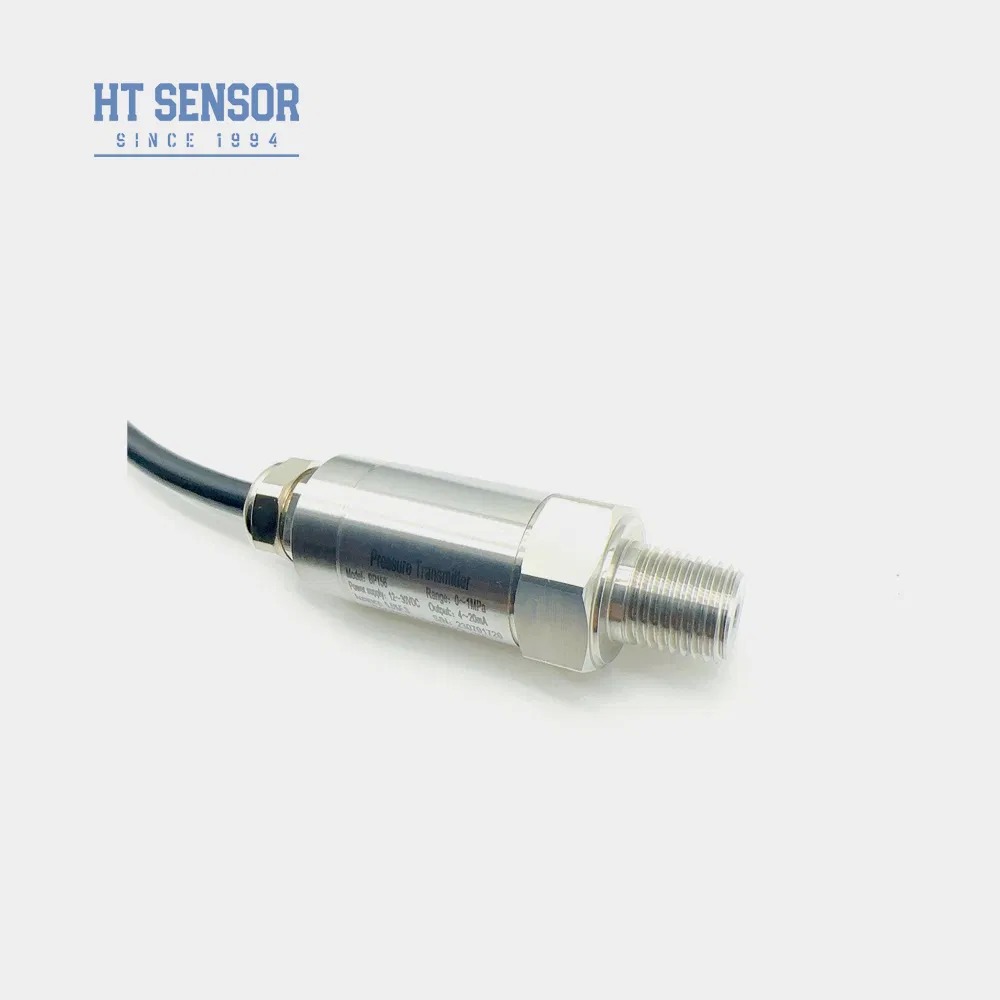

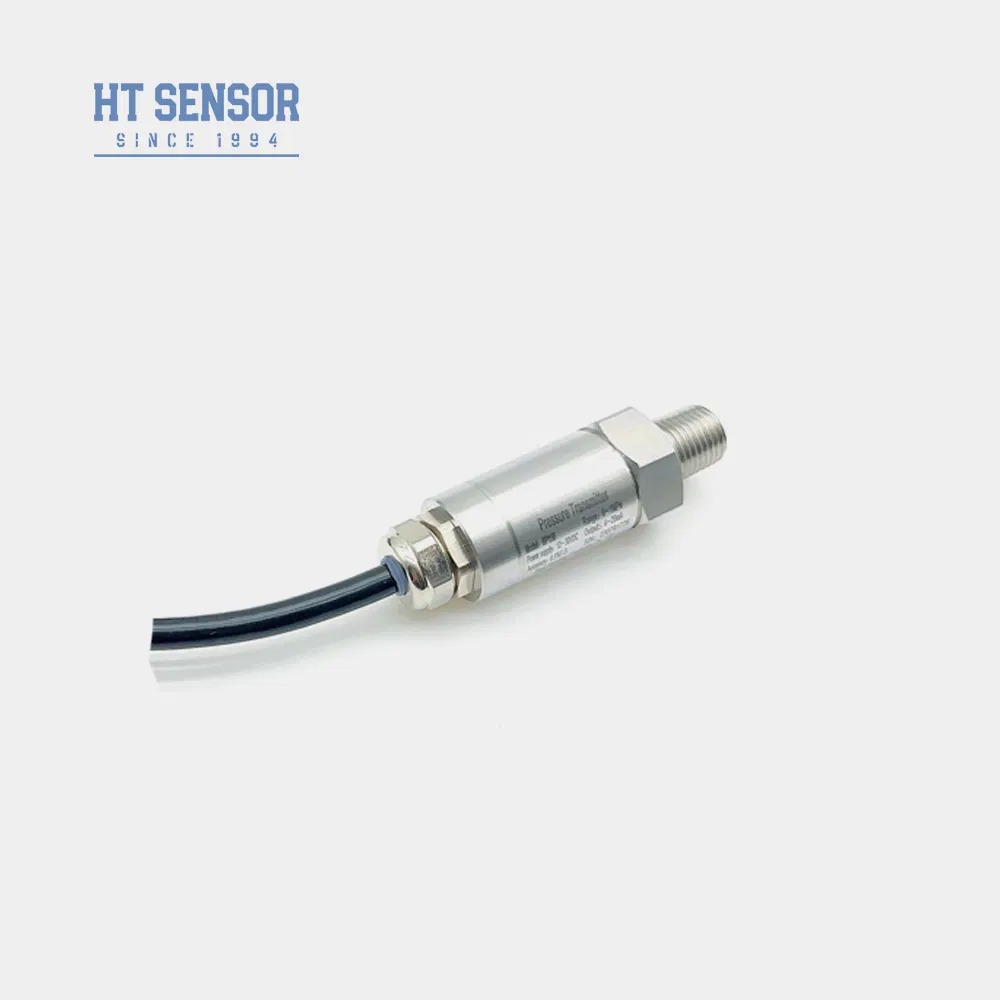

Hochpräziser Silizium-Drucktransmitter Luftdrucksensor Industrie mit HT-Sensor
Brand Name:
HT SENSOR
Model Number:
BP156
Place of Origin:
Baoji, China
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
15
Product Details
| Modell Nr.: | BP156 | Messmedium: | Gas und Flüssigkeit |
|---|---|---|---|
| Druckbereich: | 0 kPa~10 kPa...40 MPa | IP-Bewertung: | IP65 |
| Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck | Betriebstemperatur.: | -20 ℃ ~ 80 ℃ |
| Überlastfähigkeit: | ≤ 1,5 -mal des Nennbereichs | Genauigkeit bei 25ºC: | ± 0,25% (Typ.) ± 0,5% (max.) |
| Langfristige Stabilität: | ± 0,1%fs/Jahr (Typ.) ± 0,2%fs/Jahr (max.) | Zwerchfellmaterial: | 316L |
| Isolationswiderstand: | 100 mΩ 100VDC | Gewicht: | ~ 0,25 kg |
| Hervorheben |
Hochgenaue Silizium-Drucksensor,Luftdrucktransmitter für Industriezwecke,HT-Sensor-Drucktransmitter |
||
Product Description
BP156 hochgenauer Siliziumdrucktransmitter
Produktübersicht
Der BP156-Drucktransmitter verwendet als Signalmesselement die Ölgefüllte Kerntechnologie der HT-Serie mit Siliziumdruckdichten Isolationsmembranen.Die Signalverarbeitungskette ist in einem langlebigen Edelstahlgehäuse untergebracht, um Sensorsignale in Standard-Ausgabesignale umzuwandeln.und Fertigprodukte, um eine stabile und zuverlässige Leistung zu gewährleisten.
Wesentliche Merkmale
- Breiter Messbereich mit Edelstahlkonstruktion
- Mehrere Konfigurationen der Druckoberfläche verfügbar
- IP65-Schutzklasse mit rein rostfreier Stahlkonstruktion
- Null- und Vollkalibrationsfähigkeit
- Hochgenaue Messgenauigkeit
Industrieanwendungen
- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- Anwendungen in der Marine- und Luftfahrtindustrie
- Industrieprozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungen
Technische Spezifikation
| Messbereich | 0 kPa ~ 10 kPa...40 MPa |
|---|---|
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastkapazität | ≤ 1,5-fache Nennbreite |
| Genauigkeit @ 25oC | Bei der Prüfung der Leistungsfähigkeit von Fahrzeugen, die in der Regelung Nr. 7 beschrieben sind, ist die Leistungsfähigkeit der Fahrzeuge zu messen. |
| Wiederholbarkeit und Hysterese | 0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität | Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen. |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | 0-70oC ((≤10MPa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Schwingungswiderstand | 10 g, 55 Hz ~ 2 kHz |
| Wohnmaterial | 304, 316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,25 kg |
Ausgangssignalkonfiguration
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V |
5VDC |
Auswahlbeispiele
Bestellinformationen
Tipps zur Bestellung
- Stellen Sie sicher, dass das Messmedium mit Kontaktmaterialien des Produkts kompatibel ist
- Explosionssichere Modelle enthalten keine digitalen Displayköpfe
- Übertragungsgeräte mit LCD- oder LED-Display benötigen eine Stromversorgung von ≥ 20 VDC
- Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb
- Bei Betriebstemperaturen unter -20 °C sind EPDM-O-Ringdichtungen auszuwählen.
- Standardkabellänge 1,5 m (Polyethylen)
- Spezifische Anforderungen an Vibrationen, Aufprall oder elektromagnetische Störungen
Bestellleitfaden
| BP15X | Analogdrucktransmitter |
|---|---|
| Code | Entwurf des Baus |
| 5 | Packard-Stecker |
| 6 | Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 | Mini-Hirschmann-Anschluss |
| 8 | Großer Hirschmann-Anschluss |
| Messbereich | 0kPa ~ 10kPa...5MPa (0-X) Kpa oder MPa |
| Code | Stromversorgung |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
| Code | Ausgangssignal |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Code | Druckverbindung |
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Andere (¢ 50,4 Flansche) |
| Code | Elektrische Verbindung |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel versiegelte Steckdose 1,5 m |
| B4 | Andere |
| Code | Druckart |
| G | Messdruck |
| Eine | Absoluter Druck |
| S | Versiegelter Referenzdruck |
Häufig gestellte Fragen
Was sind die Eigenschaften Ihrer Drucksensor-Sender?
Hohe Präzision, Langlebigkeit und hervorragende Leistung.
Kann ich spezielle Spezifikationen anpassen?
Ja, unsere Ingenieure können Produkte speziell auf die Bedürfnisse anpassen.
Wie groß ist Ihre Produktionskapazität?
Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir die Anforderungen großer Bestellungen erfüllen können.Kontaktieren Sie unser Vertriebsteam im Voraus für eine optimale Produktions- und Lieferplanung.
Was ist die typische Lieferzeit?
5-8 Werktage für Standardmodelle, individuelle Produkte können variieren.
Wie sind die Preise der Produkte?
Wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen und langfristige Partnerschaften.
Was ist die Garantie für Ihre Produkte?
Unser After-Sales-Team reagiert auf Anfragen innerhalb von 24 Stunden, mit Remote-PC-Netzwerk-Support immer verfügbar.
