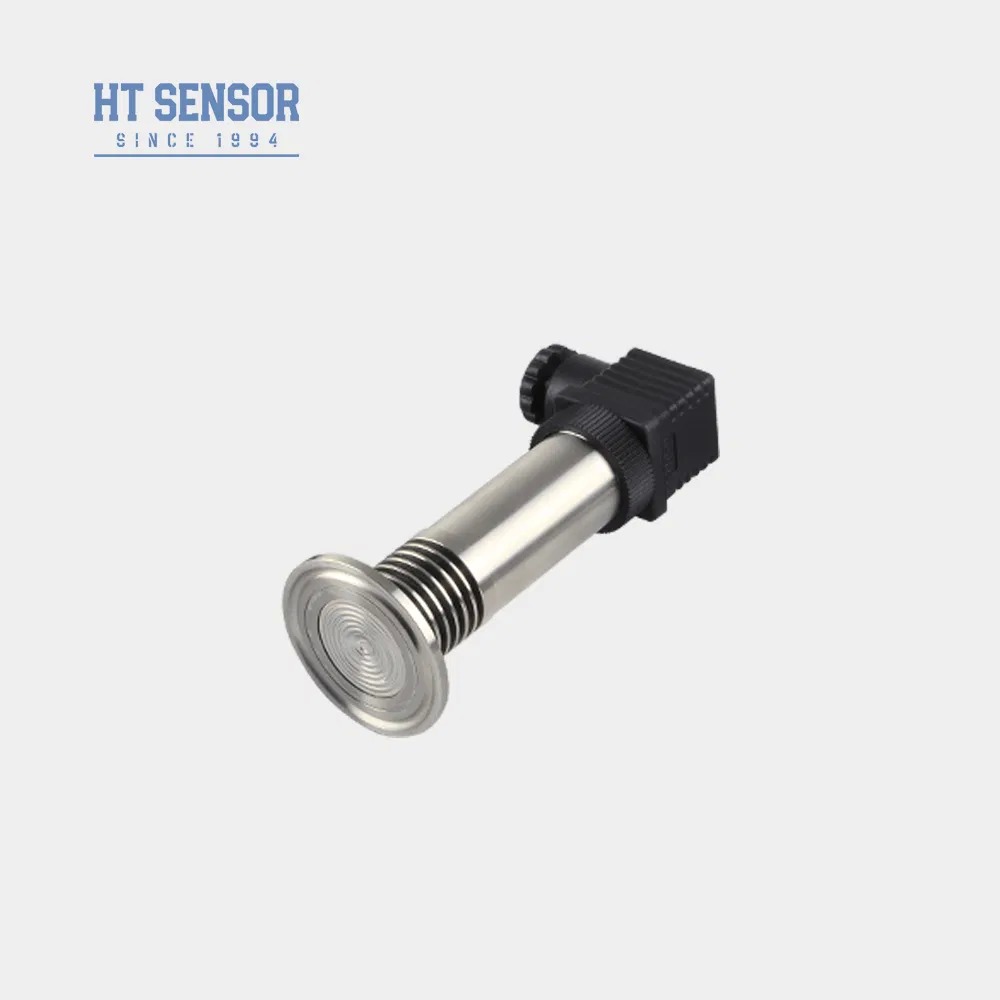

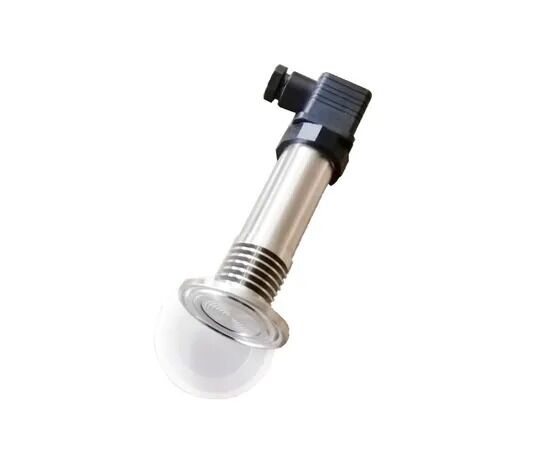

1.5" Klemme zur Montage eines großen Diaphragmas, eines hochtemperaturspezifischen Drucktransmitters, eines Drucksensors
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Baoji, China
Certification:
ISO9001
Minimum Order Quantity:
1
Price:
48
Product Details
| Modell Nr.: | BP93420-IQT | Genauigkeitsnote: | 0,5% |
|---|---|---|---|
| Druckbereich: | - 100 Kpa... 0 Kpa ~ 10 Kpa... 100 MPa | Gehäusematerial: | 304S.S. |
| Messbereich: | 0~35Kpa…~3,5MPa | Überlastfähigkeit: | ≤ 1,5 -mal des Nennbereichs |
| Betriebstemperatur: | -20ºC ~ 80ºC | Lagertemperatur: | -40ºC ~ 120ºC |
| Zwerchfellmaterial: | 316L | Ausgangssignal: | 4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V, RS485 |
| Hervorheben |
1.5 Zoll Klemmdruckmessgerät,Hochtemperatur-Drucktransmitter,mit einem Silikonsensor mit großem Zwerchfell |
||
Product Description
1.5" Klemme zur Anbringung eines großen Diaphragmas, eines hochtemperaturspezifischen Drucktransmitters und eines Drucksensors
BP93420-IQ Druckübertrager
Produkteinführung
BP93420-IQT 1,5 mm Klammer zur Installation eines großen Diaphragma-Hochtemperatur-Senders.Umwandlung des Sensorsignals in ein Standard-AusgangssignalDieser Druckmessgerät wird hauptsächlich an Orten eingesetzt, an denen hohe hygienische Bedingungen erforderlich sind, um zuverlässige und genaue Druckmessungen in hygienischen Umgebungen zu gewährleisten.
Produktmerkmale
- Verschiedene Druckschnittstellenoptionen
- mit einer Breite von nicht mehr als 50 mm,
- Hohe Genauigkeit mit einer vollständig rostfreien Stahlkonstruktion
- Einfach zu reinigen
Anwendungen
- geeignet zur Messung nicht korrosiver Gase und Flüssigkeiten mit 316L
- Ideal für den Umweltschutz und die chemische Industrie
- Verwendung in der Schifffahrt und Luftfahrt
- Gut geeignet für den Einsatz in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie
Leistungsparameter
| Messbereich | 0 ~ 35 Kpa... ~ 3,5 MPa |
|---|---|
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion | 2.4Khz |
| Kompensationstemperatur | -20-70oC (≤10mpa, angepasst) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Schwingungen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex ia IIC T6 Ga |
| Schutzbewertung | IP65 |
| Gewicht | ~ 0,55 kg |
Spezifikationen für Ausgangssignale
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V |
5VDC | |
| RS485-Kommunikationsprotokoll | 3.6 ~ 30 V / Batterie | 4 Draht |
Auswahlbeispiele
Bestellleitfaden
Druckübertrager BP93420XX
Entwurf des Baus
| IB | Generaldrucktransmitter |
|---|---|
| IX. | Anzeige Drucktransmitter |
| IE | Stoßfeste Luftdruckübertrager |
| IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn | Feuchtigkeitsdichtes Drucktransmitter |
| IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter |
| In | Luftkonditionierendes spezielles Drucktransmitter |
| IC | Hochtemperaturdrucktransmitter |
| IQ/IQT | Große Membran / Hochtemperaturdrucktransmitter |
Messbereich
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
(0-X) Kpa oder MPa
Stromversorgung
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
Ausgangssignal
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |

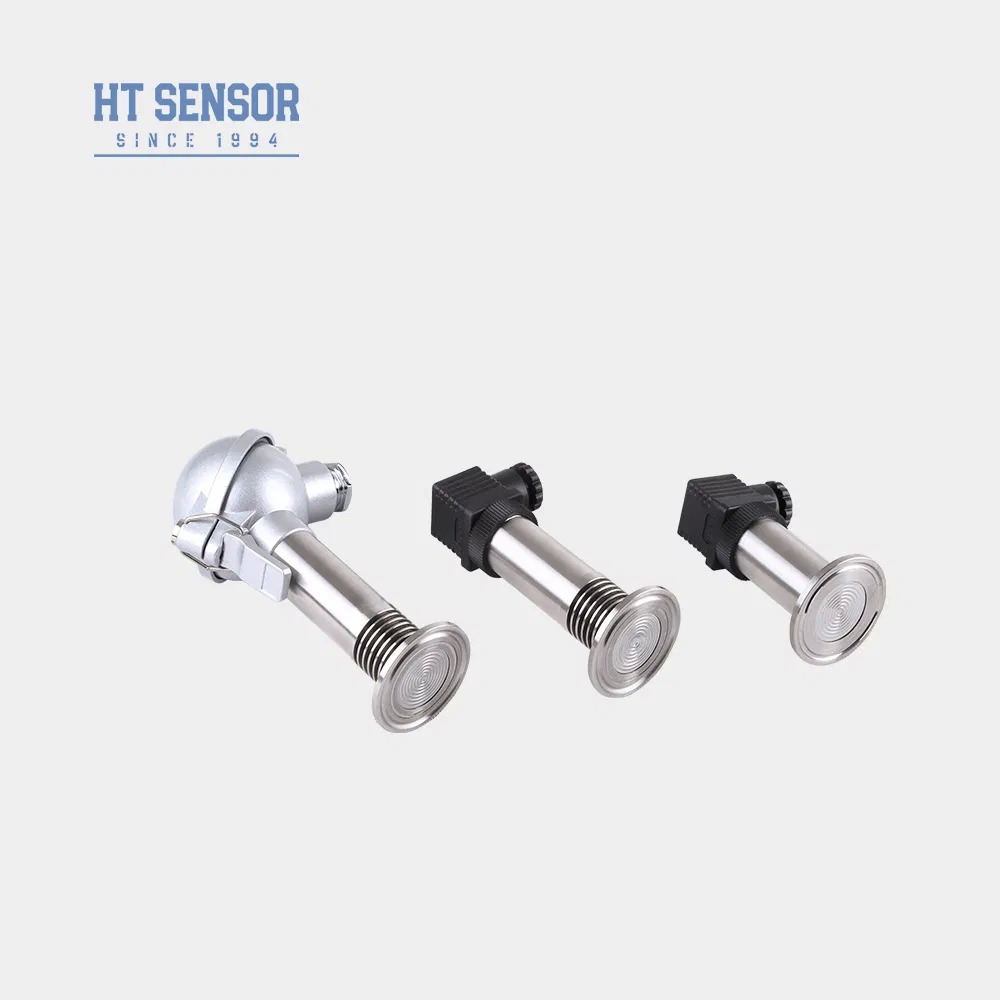

Elektrische Verbindung
| B1 | Hirschmann |
| B2 | PG7 Stecker |
| B3 | Versiegelte Kabel-Ausgabe |
| B4 | 2088 Gewerbliche Gehäuse |

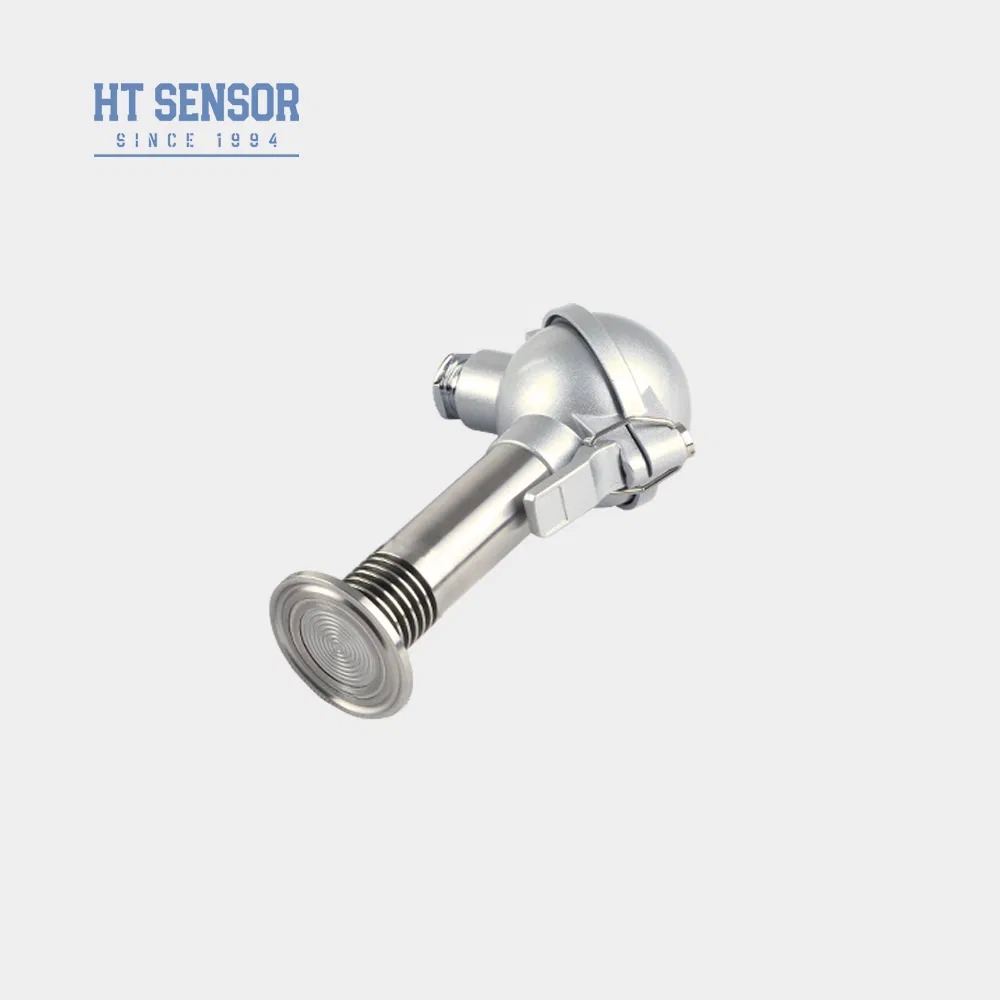

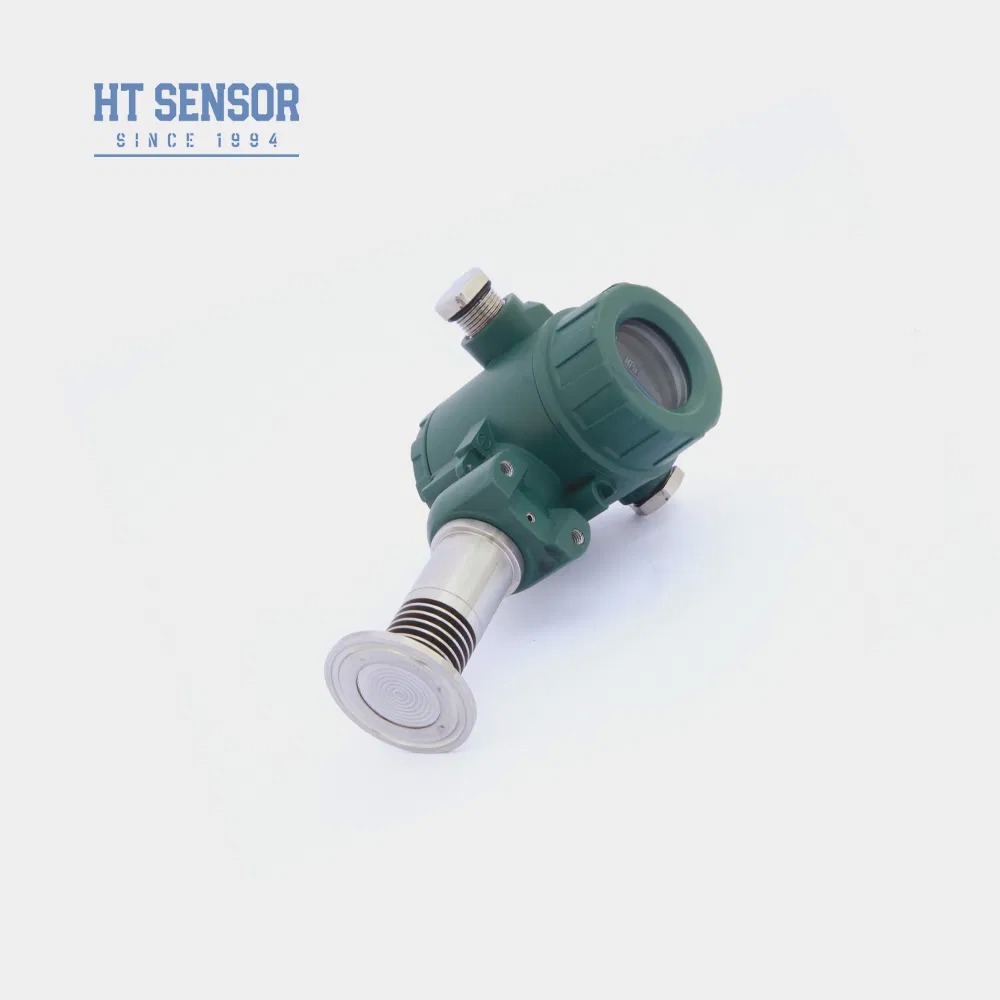

| B5 | 2088 Industriehülle mit Anzeige |
| B6 | Andere |
Druckart
| G | Messdruck |
| Eine | Absoluter Druck |
| S | Versiegelter Referenzdruck |
Tipps zur Bestellung
- Bei der Auswahl des Produkts stellen Sie bitte sicher, dass das zu messende Medium mit den Kontaktteilen des Produkts kompatibel ist.
- Bei der Bestellung ist zu beachten, dass Explosionssichere Produkte keine digitalen Displayköpfe enthalten.
- Bei der Bestellung von Sendern mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20 VDC sein.
- Um einen zuverlässigen Betrieb des Produkts zu gewährleisten, wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind.
- Der Nennbetriebstemperaturbereich des O-Rings aus Fluorkautschuk beträgt -20°C bis 250°C. Wenn die Betriebstemperatur des Produkts unter -20°C liegt, ist eine O-Ringdichtung aus EPDM zu wählen.
- Die Standardlänge des Kabels beträgt 1,5 m, erhältlich in drei Materialien. Falls nicht angegeben, wird es mit Polyethylen-Kabelmaterial geliefert.Bitte geben Sie es in der Reihenfolge an.
- Für besondere Anforderungen wie starke Vibrationen, sofortige Aufprallkraft, starke elektromagnetische oder radiofrequente Störungen, informieren Sie bitte unser Unternehmen und geben Sie diese in der Bestellung an.
Unternehmensinformationen
Häufig gestellte Fragen
F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.
