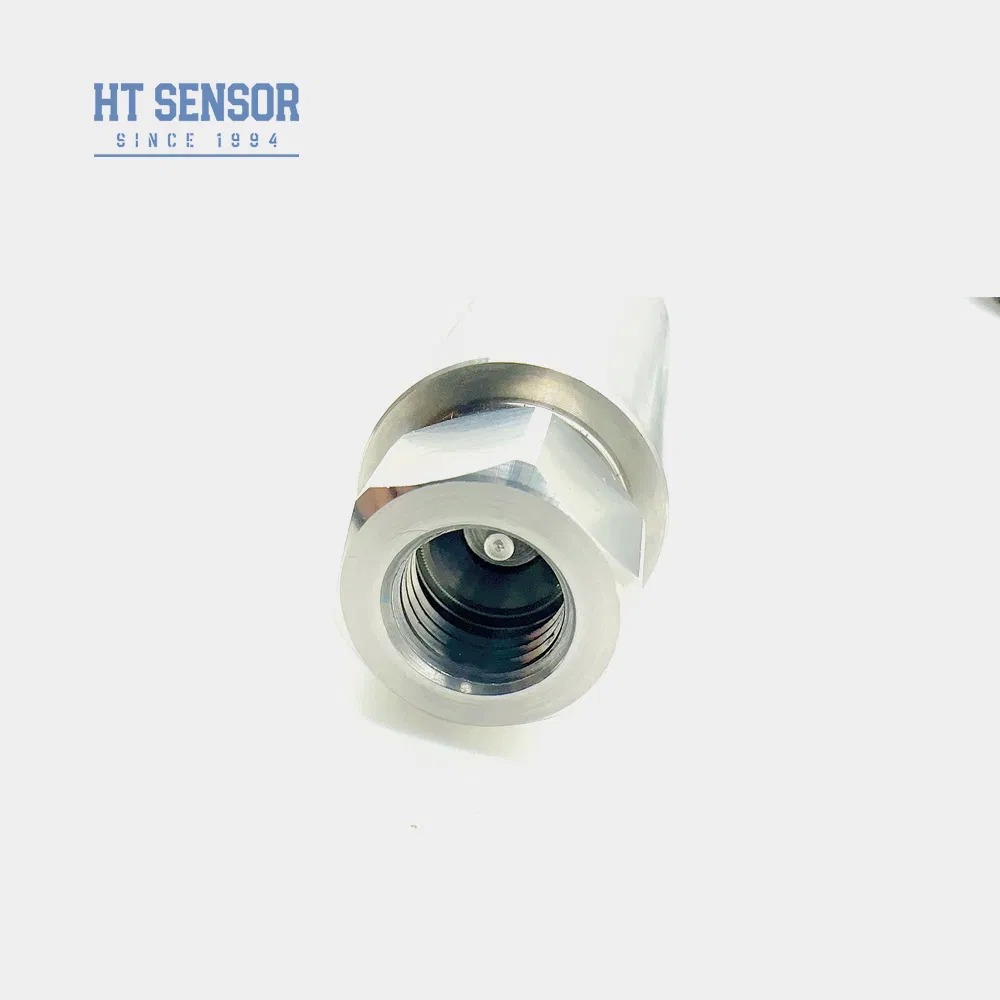

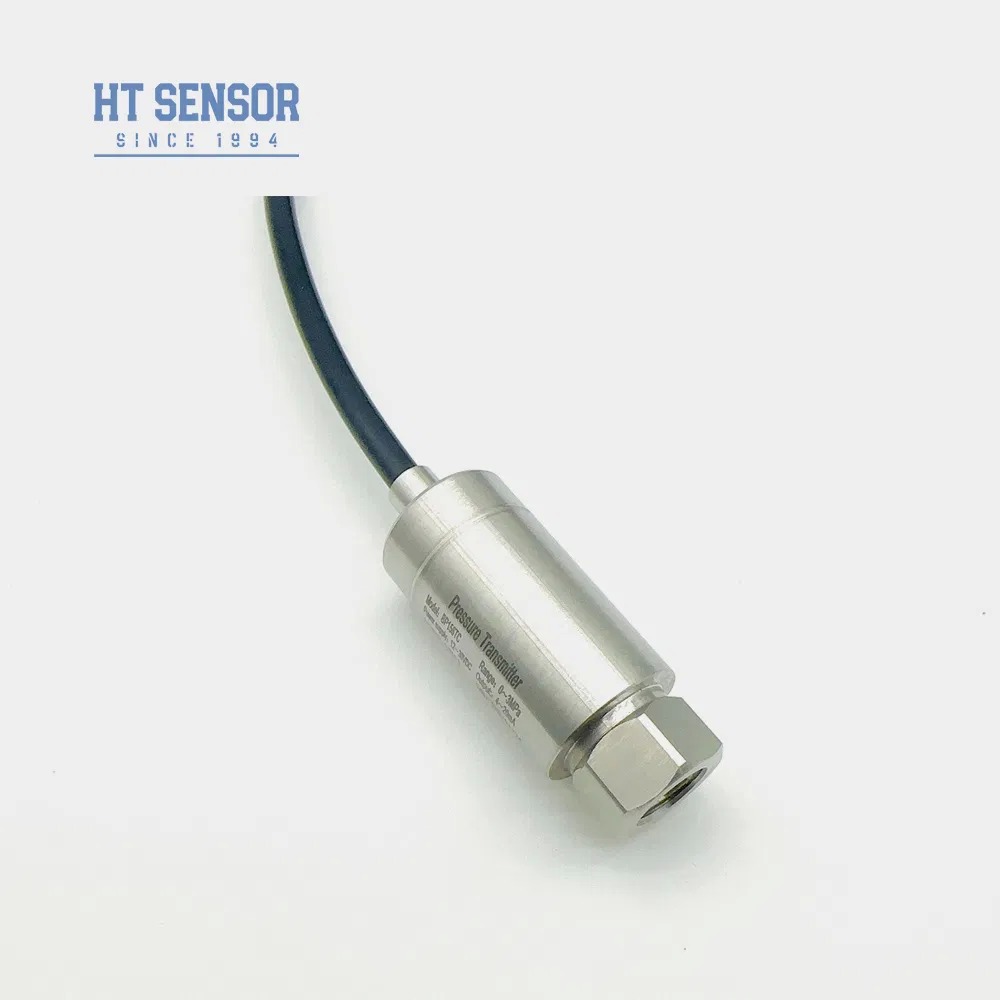

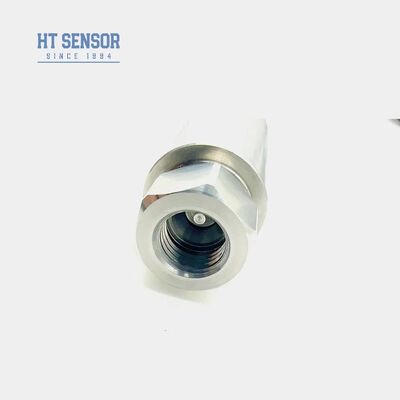

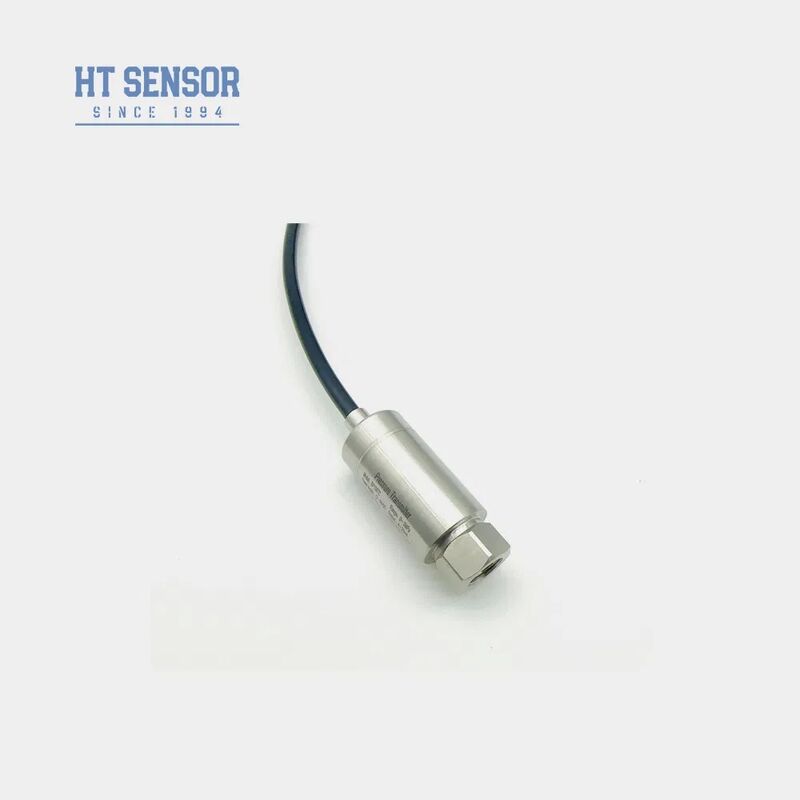

Hengtong 4-20mA Luftdrucktransmitter Silizium piezoresistiver Drucksensor Industrie
Product Details
| Modell Nr.: | BP156 | Messmedium: | Gas und Flüssigkeit |
|---|---|---|---|
| Genauigkeitsnote: | 0,5% | Druckbereich: | 0 kPa~10 kPa...40 MPa |
| IP-Bewertung: | IP65 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Gehäusematerial: | 304 | Kompensation Temp.: | 0-70℃ |
| Zwerchfellmaterial: | 316L | Ausgangssignal: | 4~20mA / 0,5-4,5V |
| Versorgungsspannung: | 12~30 VDC / 5 VDC | Ausgabetyp: | 2/3/4 Draht |
| Gewicht: | ~ 0,25 kg | ||
| Hervorheben |
4-20mA Luftdrucktransmitter,Silikonpiezoresistiver Drucksensor,Drucksensor für Industriezweige mit Garantie |
||
Product Description
- Großer Messbereich mit Edelstahlkonstruktion
- Mehrere Druckanschlusskonfigurationen verfügbar
- Kompaktes und leichtes Design für einfache Installation
- Hochpräzise Messung mit Voll-Edelstahl-Struktur
- Einstellbare Nullpunkt- und Vollausschlagskalibrierung
- Druckmessung von nicht korrosiven Gasen und Flüssigkeiten unter Verwendung von 316L-Edelstahl
- Anwendungen in der Marine- und Luftfahrtindustrie
- Industrielle Prozesssteuerung in der Erdöl-, Chemie-, Metallurgie-, Energieerzeugungs- und Hydrologieindustrie
- Hydraulische und pneumatische Steuerungssysteme
| Messbereich | 0kPa ~ 10kPa…5MPa |
|---|---|
| Druckart | Relativdruck, Absolutdruck, Abgedichteter Druck |
| Überlastfähigkeit | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit bei 25ºC | ±0,25 % (typisch) ±0,5 % (maximal) |
| Wiederholbarkeit & Hysterese | 0,02 % F.S (typ.) 0,05 % F.S (max.) |
| Langzeitstabilität | ±0,1 % F.S/Jahr (typ.) ±0,2 % F.S/Jahr (max.) |
| Temperaturdrift des Nullpunkts | ±0,02 % F.S/ºC (≤100 KPa) ±0,01 % F.S/ºC (>100 KPa) |
| Temperaturdrift des Vollausschlags | ±0,02 % F.S/ºC (≤100 KPa) ±0,01 % F.S/ºC (>100 KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC (≤10 MPa, anpassbar) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibrationsfestigkeit | 10 g, 55 Hz ~ 2 kHz |
| Gehäusematerial | 304, 316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100 MΩ 100 VDC |
| Explosionsschutz | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,05 kg |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Stellen Sie sicher, dass das gemessene Medium mit den Kontaktmaterialien des Produkts kompatibel ist
- Explosionsgeschützte Modelle enthalten keine Digitalanzeigeköpfe
- Transmitter mit LCD- oder LED-Anzeige benötigen eine Stromversorgung ≥20VDC
- Installieren Sie Blitzschutzvorrichtungen und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
- Wählen Sie für Betriebstemperaturen unter -20ºC eine EPDM-O-Ring-Dichtung anstelle von Fluorkautschuk
- Die Standardkabellänge beträgt 1,5 m (Polyethylenmaterial)
- Geben Sie spezielle Anforderungen für Vibrationen, Stöße oder elektromagnetische Störungen an
| Code | Außenkonstruktion |
|---|---|
| 5 | Packard-Stecker |
| 6 | Abgedichtetes Direkt-Ausgangskabel 1,5 Meter |
| 7 | Mini-Hirschmann-Stecker |
| 8 | Großer Hirschmann-Stecker |
(0-X) Kpa oder MPa | X: Gibt den tatsächlichen Messbereich an
| Code | Stromversorgung |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Sonstige |
| Code | Ausgangssignal |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Code | Druckanschluss |
|---|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Sonstige (¢50,4 Flansch) |
| Code | Elektrischer Anschluss |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabel abgedichteter Ausgang 1,5 Meter |
| B4 | Sonstige |
| Code | Druckart |
|---|---|
| G | Relativdruck |
| A | Absolutdruck |
| S | Abgedichteter Referenzdruck |
