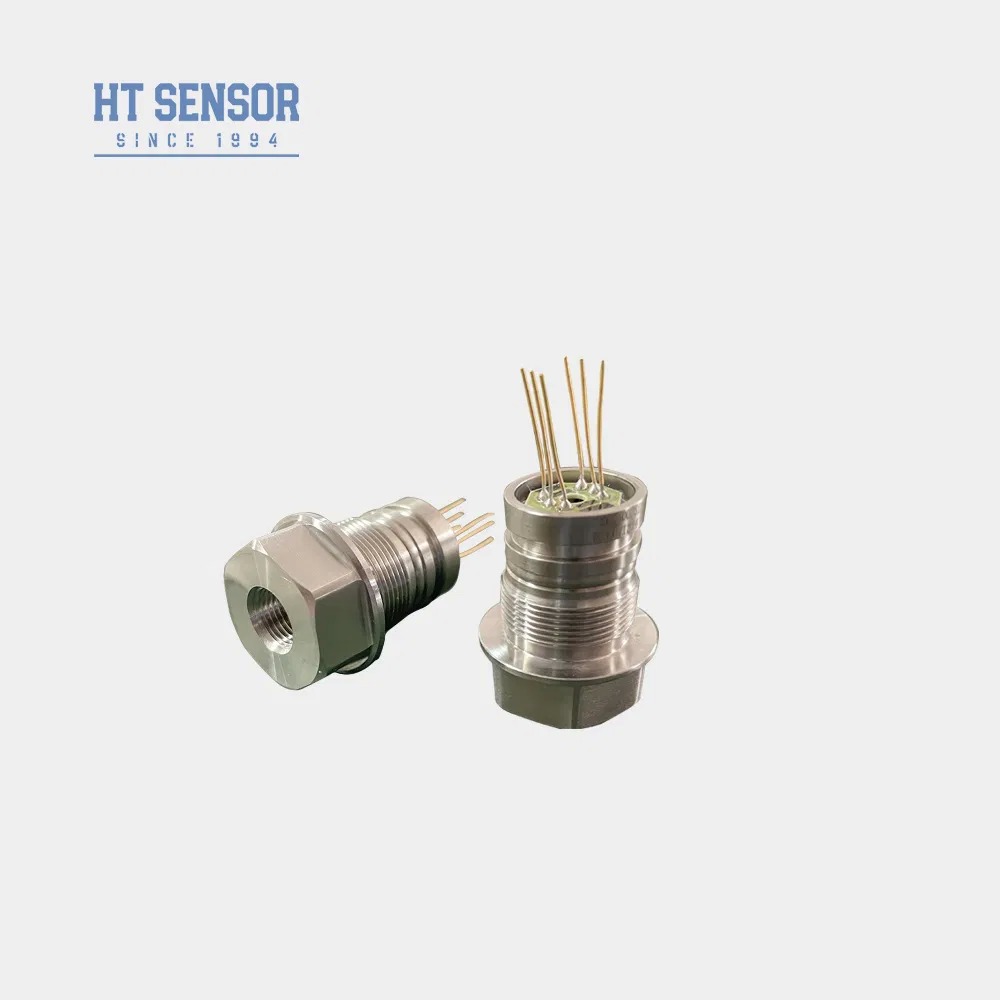

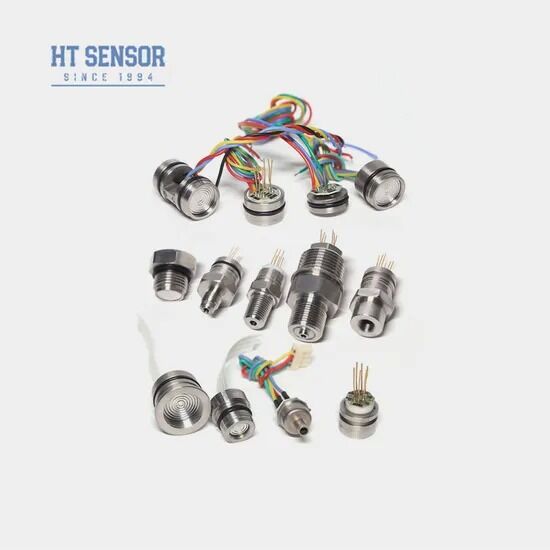

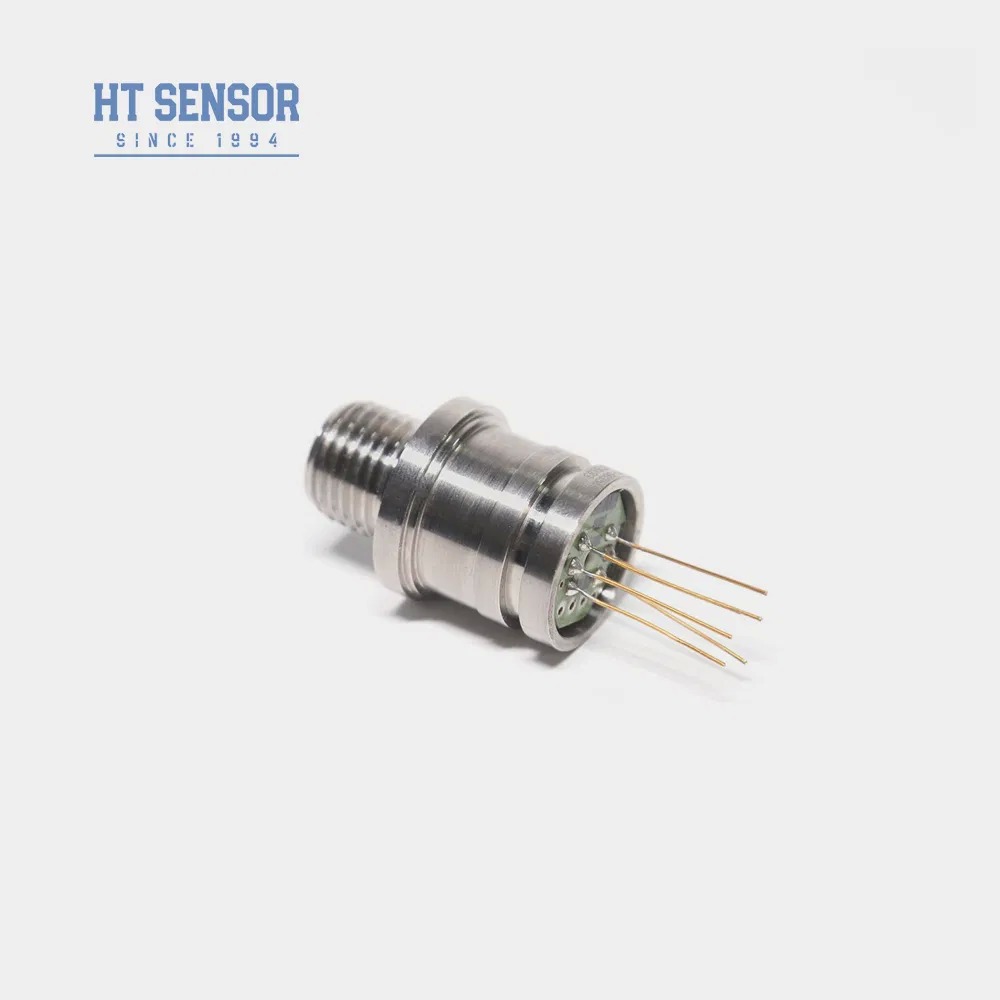

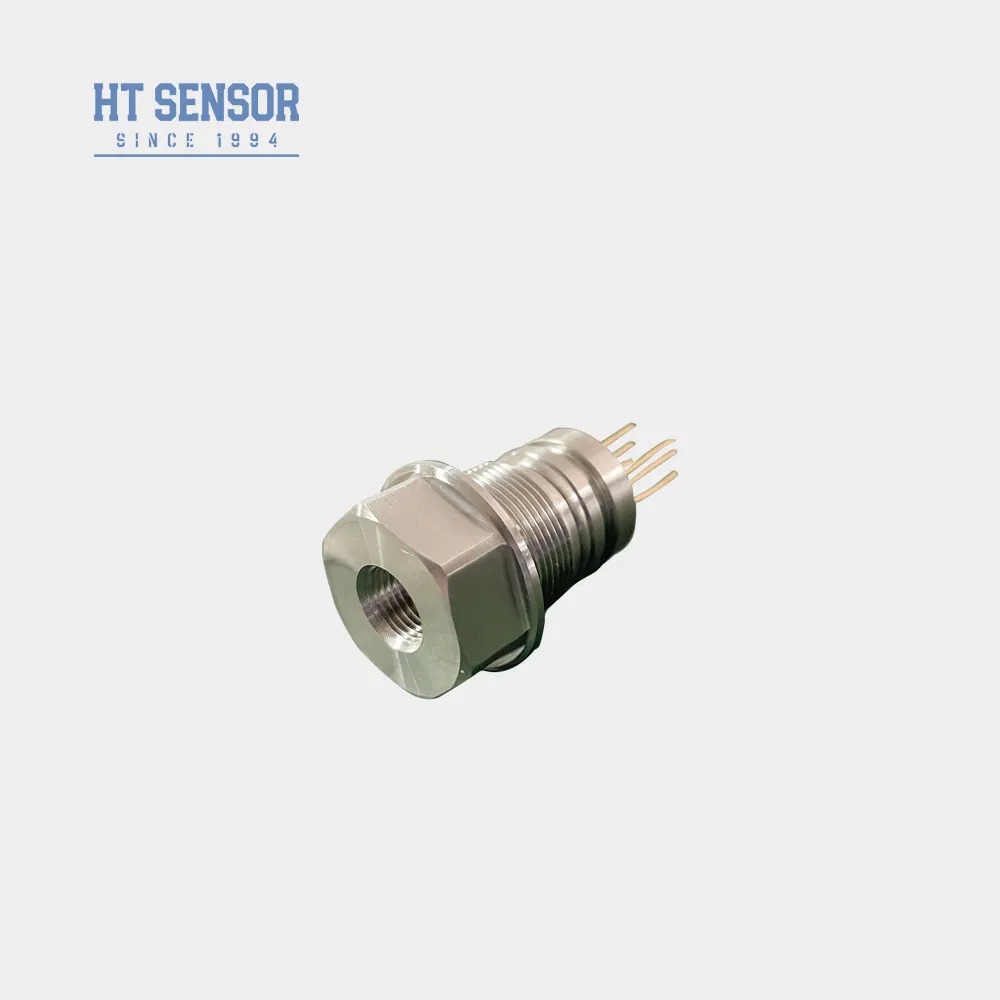

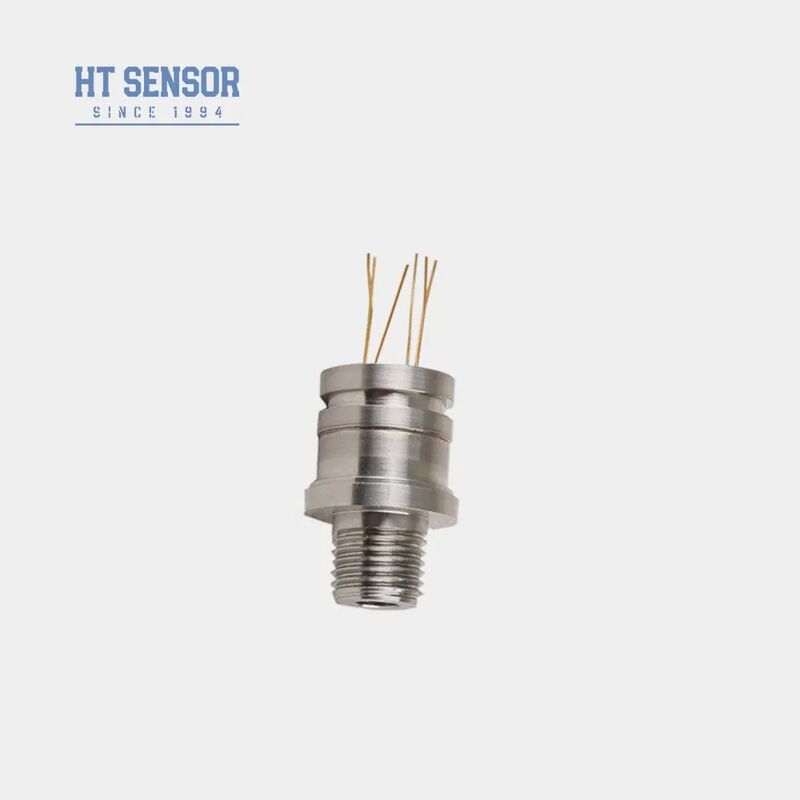

HT30 Drucksensorzelle mit Thread-Connect Spannungs- und Thread-Level-Sensor
Product Details
| Modell Nr.: | HT30 | Ausgangssignal: | Analogtyp mv-Signal |
|---|---|---|---|
| Produktionsprozess: | Integration | Material: | Edelstahl |
| Typ der Verkabelung: | Mit vier Drähten | Messmedium: | Gas und Flüssigkeit |
| IP-Bewertung: | IP65 | Leistung: | 1,5 mA |
| Faden: | G1/4 und so weiter | Betriebstemperatur: | -20~80 °C |
| Lagertemperatur: | -40~125 °C | Gewicht: | ~63g |
| Hervorheben |
HT30 Drucksensor für die Schnittverbindung,Silizium-Drucksensor mit Garantie,Spannungssensorzelle für die Spannungsspannung |
||
Product Description
- Fortschrittliche Technologie mit Gehäuse aus Edelstahl 316L und hochwertigen Membranmaterialien wie Titan und Hastelloy
- Dickschichtschaltungen für präzise Temperaturkompensation und Nullpunktkorrektur
- Mehrere Thread-Schnittstellenoptionen verfügbar
- Geschweißte einteilige Konstruktion mit kompakter Größe und hoher Zuverlässigkeit
- Industrielle Prozessstandorte, einschließlich Erdöl, Chemie, Metallurgie, Energie und Hydrologie
- Marine- und Luftfahrtindustrie
- Hydraulische und pneumatische Steuerungssysteme
- Anwendungen zur Prozesssteuerung
- Stromversorgung: ≤2 mA DC (typisch 1,5 mA DC)
- Eingangsimpedanz: 2,5 kΩ ~ 6 kΩ
- Ausgangsimpedanz: 2,5 kΩ ~ 6 kΩ
- Elektrischer Anschluss: Vergoldete Kovar-Stifte oder 100-mm-Hochtemperaturdrähte
| Messbereich | Spurweite (G) | 10 kPa, 20 kPa, 35 kPa, 100 kPa, 200 kPa, 350 kPa, 1000 kPa, 2000 kPa |
|---|---|---|
| Absolut(A) | 100 kPaA, 200 kPaA, 350 kPaA, 700 kPaA, 1000 kPaA, 2000 kPaA | |
| Versiegelt(S) | 3500 kPaS, 7 MPaS, 10 MPaS, 20 MPaS |
| Parameter | Typ | Max | Einheit |
|---|---|---|---|
| Nichtlinearität | ±0,15 | ±0,3 | %FS |
| Wiederholbarkeit | 0,05 | 0,1 | %FS |
| Hysterese | 0,05 | 0,1 | %FS |
| Null-Offset-Ausgabe | 0±1 | 0±2 | mV |
| Vollausschlag (≤20KPa) | 50 ± 10 | 50 ± 30 | mV |
| Vollausschlag (≥35 kPa) | 100 ± 10 | 100 ± 30 | mV |
| Nullpunkt-Offset-Temp. Drift (≤20KPa) | ±1 | ±2 | %FS |
| Nullpunkt-Offset-Temp. Drift (≥35 kPa) | ±0,5 | ±1 | %FS |
| Vollskalentemperatur. Drift (≤20KPa) | ±1 | ±2 | %FS |
| Vollskalentemperatur. Drift (≥35 kPa) | ±0,5 | ±1 | %FS |
| Kompensierte Temp. (≤20KPa) | 0~50 | °C | |
| Kompensierte Temp. (≥35kPa) | 0~70 | °C | |
| Betriebstemperatur | -20~80 | °C | |
| Lagertemperatur | -40~125 | °C | |
| Zulässige Überlastung | Nehmen Sie den kleineren Wert zwischen dem Dreifachen des Skalenendwerts oder 120 MPa | ||
| Berstdruck | 5X der volle Maßstab | ||
| Langzeitstabilität | 0,2 % FS/Jahr | ||
| Membranmaterial | 316L | ||
| Isolationswiderstand | ≥200MΩ 100VDC | ||
| Vibration | Keine Änderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz | ||
| Schock | 100g, 11ms | ||
| Ansprechzeit | ≤1ms | ||
| O-Ring-Dichtung | Nitrilkautschuk oder Fluorkautschuk | ||
| Füllmedium | Silikonöl | ||
| Gewicht | ~63g | ||
- Stellen Sie sicher, dass die Kerngröße und das Sendergehäuse richtig passen, um die erforderliche Luftdichtheit zu gewährleisten
- Gehäuse senkrecht ausrichten und bei der Montage gleichmäßigen Druck ausüben, um eine Beschädigung der Ausgleichsplatte zu vermeiden
- Geben Sie bei der Bestellung besondere Anweisungen an, wenn das Messmedium nicht mit dem 316L-Membranmaterial kompatibel ist
- Vermeiden Sie es, mit den Händen oder scharfen Gegenständen auf die Sensormembran zu drücken, um Schäden zu vermeiden
- Halten Sie die Anschlüsse des Manometerdruckkerns zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Dampf oder korrosiven Medien
- Beziehen Sie sich bei etwaigen Änderungen der Pin-Leiter-Konfiguration auf das tatsächliche Aderetikett
