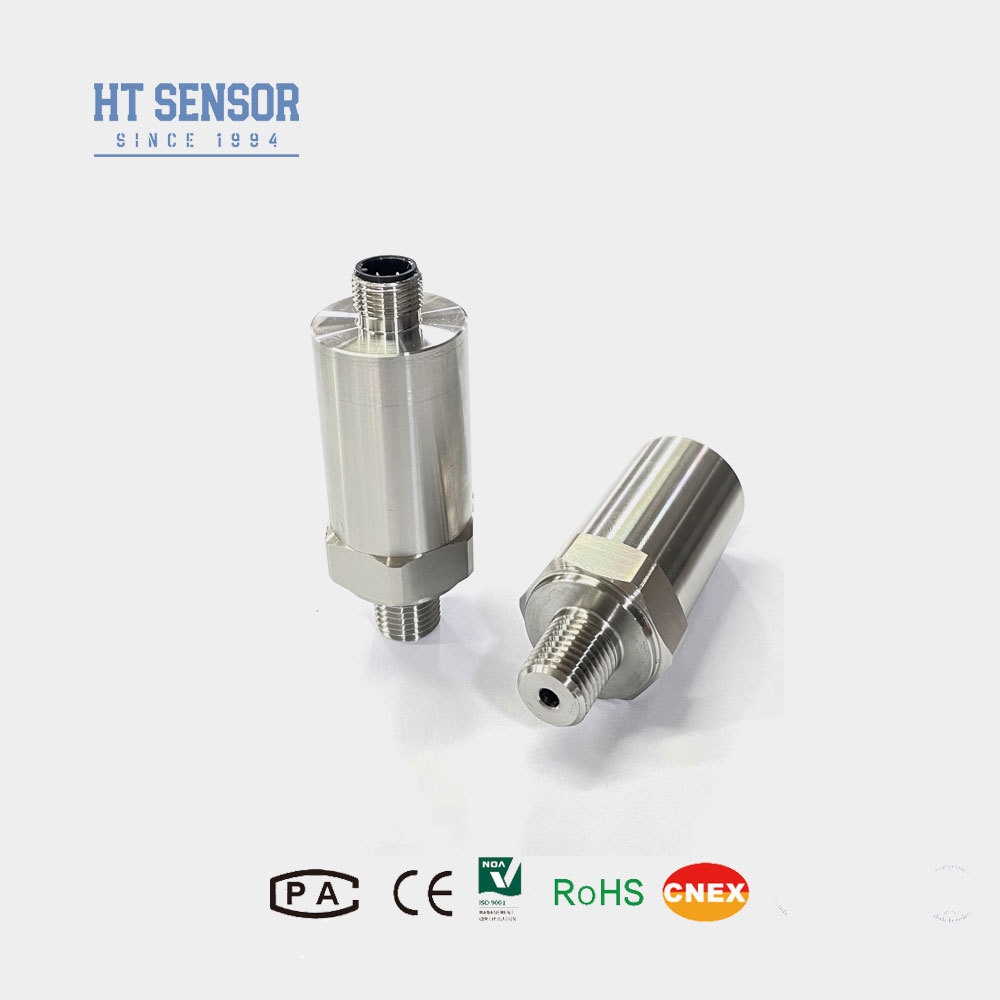

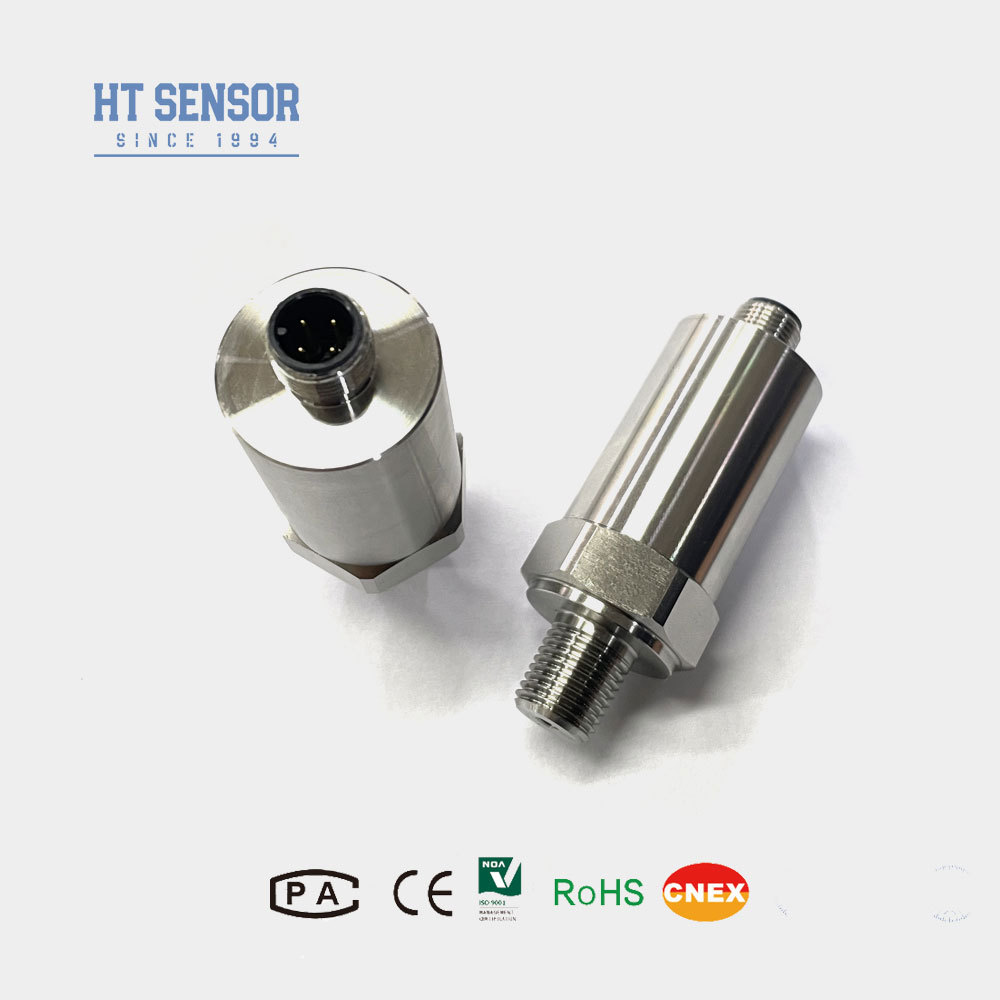

Industrieller Drucksensor BP156 Drucktransmitter mit M12*1 G1/4 Füllstandsensor
Product Details
| Modell Nr.: | BP156 | Messmedium: | Flüssig |
|---|---|---|---|
| Genauigkeitsnote: | 0.5g | Druckbereich: | 0kpa~10kpa..……40MPa |
| Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck | Kompensationstemperatur: | -10 ℃ ~ 70 ℃ |
| Überlast: | ≤ 1,5 -mal des Nennbereichs | Genauigkeit: | ± 0,25% (Typ.) ± 0,5% (max.) |
| Langfristige Stabilität: | ± 0,1%fs/Jahr (Typ.) ± 0,2%fs/Jahr (max.) | Betriebstemperatur: | -20ºC ~ 80ºC |
| Lagertemperatur: | -40ºC ~ 120ºC | Zwerchfellmaterial: | 316L |
| Gewicht: | ~ 0,25 kg | ||
| Hervorheben |
Silizium-Drucksensor mit Garantie,Hochgenaue Silizium-Drucksensor,Industrielle Silizium-Drucksensoren |
||
Product Description
- Großer Messbereich mit Edelstahlkonstruktion und vielfältigen Druckschnittstellenformen
- Edelstahlkonstruktion mit Schutzart IP65
- Einstellbare Null- und Endkalibrierung
- Hohe Präzision mit vollständiger Edelstahlstruktur
- Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit Edelstahl 316L
- Anwendungen in der Schifffahrts- und Luftfahrtindustrie
- Industrielle Prozesse vor Ort, einschließlich Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungssysteme
| Messbereich | 0 kPa ~ 10 kPa…40 MPa |
|---|---|
| Drucktyp | Überdruck, Absolutdruck, versiegelter Druck |
| Überlast | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit bei 25 °C | ±0,25 % (typ.) ±0,5 % (max.) |
| Wiederholbarkeit und Hysterese | 0,02 % FS (typisch) 0,05 % FS (max.) |
| Langzeitstabilität | ±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (max.) |
| Nullpunkttemperaturdrift | ±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa) |
| Vollständige Temperaturdrift | ±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0–70 °C (≤ 10 MPa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Lagertemperatur | -40 °C bis 120 °C |
| Vibration | 10 g, 55 Hz ~ 2 kHz |
| Gehäusematerial | 304.316L |
| Membranmaterial | 316L |
| Isolationswiderstand | 100 MΩ 100 VDC |
| Explosionsgeschützte Einstufung | Ex ia IIC T6 Ga |
| Schutzklasse | IP65 |
| Gewicht | ~0,25 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabetyp |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30 VDC | 2/3/4 Draht |
| 0/1~5V 0/1~10V 0,5 ~ 4,5 V | 5 VDC | 3-Draht |
- Stellen Sie sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist
- Explosionsgeschützte Produkte enthalten keine digitalen Anzeigeköpfe
- Bei Sendern mit LCD- oder LED-Anzeigeköpfen sollte die Stromversorgung nicht weniger als 20 VDC betragen
- Installieren Sie Blitzschutzgeräte und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
- Für Betriebstemperaturen unter -20 °C wählen Sie eine EPDM-O-Ring-Dichtung anstelle von Fluorkautschuk
- Die Standardkabellänge beträgt 1,5 m (Polyethylen-Material) – Alternativen in der Reihenfolge angeben
- Informieren Sie uns über besondere Anforderungen wie starke Vibrationen, Stoßkräfte oder elektromagnetische Störungen
| Code | Umrisskonstruktion |
|---|---|
| 5 | Packard-Stecker |
| 6 | Versiegeltes Direktausgangskabel 1,5 Meter |
| 7 | Mini-Hirschmann-Stecker |
| 8 | Großer Hirschmann-Stecker |
| Code | Stromversorgung |
|---|---|
| D1 | 24 VDC |
| D2 | 5 VDC |
| D3 | Andere |
| Code | Ausgangssignal |
|---|---|
| S1 | 4 ~ 20 mA DC |
| S2 | 1~5 VDC |
| S3 | 0~5 VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10 VDC |
| S7 | 0,5~4,5 VDC |
| Code | Druckanschluss |
|---|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Andere (¢50,4 Flansch) |
| Code | Elektrischer Anschluss |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kabelversiegelter Ausgang 1,5 Meter |
| B4 | Andere |
| Code | Drucktyp |
|---|---|
| G | Manometerdruck |
| A | Absoluter Druck |
| S | Versiegelter Referenzdruck |
Product Highlights
BP156 DrucktransmitterDer Drucktransmitter BP156 nutzt den ölgefüllten Kern der druckfesten Silizium-Isolationsmembran der HT-Serie als Signalmesselement. Der Signalverarbeitungsschaltkreis befindet sich in einem Edelstahlgehäuse und wandelt das Sensorsignal in ein Standardausgangssignal um. Das ...
