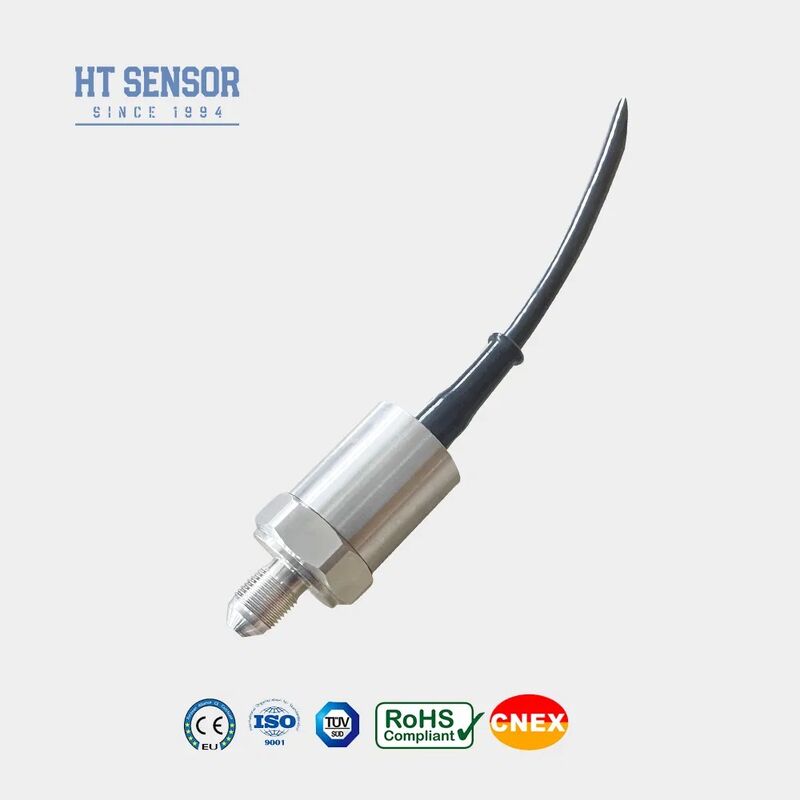

BP156TC 4-20mA keramischer Drucksensor für Luft- und Flüssigkeitsmessungen
Product Details
| Modell Nr.: | BP156TC | Messmedium: | Luft oder Flüssigkeit |
|---|---|---|---|
| Genauigkeitsgrad: | 0,5g | Druckbereich: | 0kpa~10kpa...5MPa |
| IP-Bewertung: | IP65 | Drucktyp: | Druckdruck |
| Gehäusematerial: | 304 SS | Langfristige Stabilität: | 00,1% F.S./Jahr |
| Messbereich: | 0 kPa ~ 10 kPa...20 MPa | Überlast: | ≤ 1,5 -mal des Nennbereichs |
| Genauigkeit bei 25ºC: | ±0,5 % (Maximum) | Wiederholbarkeit und Hysterese: | 0,02%FS (Typ.) 0,05%FS (max.) |
| Temperaturverschiebung zum Nullpunkt: | ± 0,02%fs/ºC (≤ 100 kPa) ± 0,01%fs/ºC (> 100 kPa) | Temperaturdrift in voller Skala: | ± 0,02%fs/ºC (≤ 100 kPa) ± 0,01%fs/ºC (> 100 kPa) |
| Frequenzgang: | 2.4kHz | ||
| Hervorheben |
4-20mA Drucksensor,Keramikdrucksender,Maßgeschneiderter Wasserstandsübertrager |
||
Product Description
- Großer Messbereich mit verschiedenen Druckanschlussoptionen
- Kompakte, leichte Konstruktion aus Edelstahl
- Hohe Präzision mit Voll-Edelstahl-Struktur
- Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl
- Anwendungen in der Schifffahrts- und Luftfahrtindustrie
- Industrielle Prozesse, einschließlich Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungssysteme
| Messbereich | 0kPa ~ 10kPa…20MPa |
| Druckart | Relativdruck, Absolutdruck, Überdruck |
| Überlast | ≤ 1,5-facher Nennbereich |
| Genauigkeit bei 25ºC | ±0,5% (Maximum) |
| Wiederholgenauigkeit & Hysterese | 0,02%F.S (typ.) 0,05%F.S (max.) |
| Langzeitstabilität | ±0,1%F.S/Jahr (typ.) ±0,2%F.S/Jahr (max.) |
| Nullpunkt-Temperaturdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Vollausschlag-Temperaturdrift | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frequenzgang | 2,4 kHz |
| Kompensationstemperatur | 0-70ºC(≤10MPa, kundenspezifisch) |
| Betriebstemperatur | -20ºC~80ºC |
| Lagertemperatur | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Gehäusematerial | 304 |
| Membranmaterial | 316L |
| Isolationswiderstand | 100MΩ 100VDC |
| Explosionsschutzart | Ex db IIC T6 Gb |
| Schutzart | IP65 |
| O-Ring-Dichtung | Fluorkautschuk |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Stellen Sie sicher, dass das gemessene Medium mit den Kontaktmaterialien des Produkts kompatibel ist
- Explosionsgeschützte Produkte enthalten keine digitalen Anzeigeköpfe
- Transmitter mit LCD- oder LED-Anzeige benötigen eine Stromversorgung von ≥20VDC
- Installieren Sie Blitzschutzgeräte und stellen Sie eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb sicher
- Fluorkautschuk-O-Ring für -20ºC bis 250ºC; verwenden Sie einen EPDM-O-Ring für Temperaturen unter -20ºC
- Standard-Kabellänge: 1,5 m (Polyethylenmaterial); geben Sie bei der Bestellung alternative Materialien an
- Informieren Sie uns über spezielle Anforderungen, einschließlich Vibration, Stoßkraft oder elektromagnetische Störungen
| Komponente | Code | Beschreibung |
|---|---|---|
| Aufbau | 5 | Packard-Stecker |
| 6 | Abgedichtetes Direktkabel 1,5 Meter | |
| 7 | Mini-Hirschmann-Stecker | |
| 8 | Großer Hirschmann-Stecker | |
| Messbereich | 0-X | 0kPa ~ 10kPa…5MPa (X gibt den tatsächlichen Messbereich an) |
| Stromversorgung | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Andere | |
| Ausgangssignal | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0,5~4,5VDC | |
| Druckanschluss | J1 | M20×1,5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Andere (¢50,4 Flansch) | |
| Elektrischer Anschluss | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Kabelverschraubung 1,5 Meter | |
| B4 | Andere | |
| Druckart | G | Relativdruck |
| A | Absolutdruck | |
| S | Überdruck |
Product Highlights
Der 4-20-mA-Drucksensor BP156TC bietet eine Genauigkeit von 0,5 %, IP65-Schutz und eine Stabilität von 0,1 % FS/Jahr. Anpassbar für Luft-/Flüssigkeitsmessungen in industriellen Anwendungen. Das Gehäuse aus 304 SS sorgt für Langlebigkeit.
