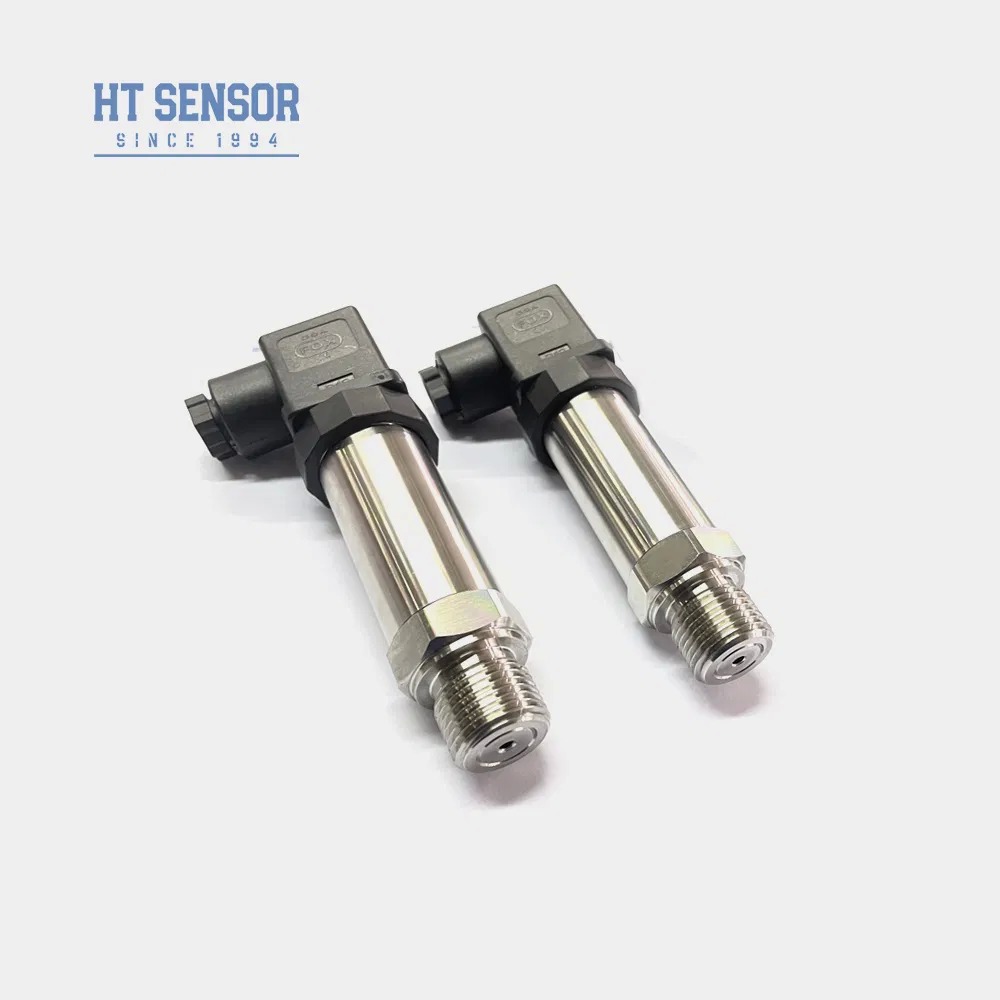

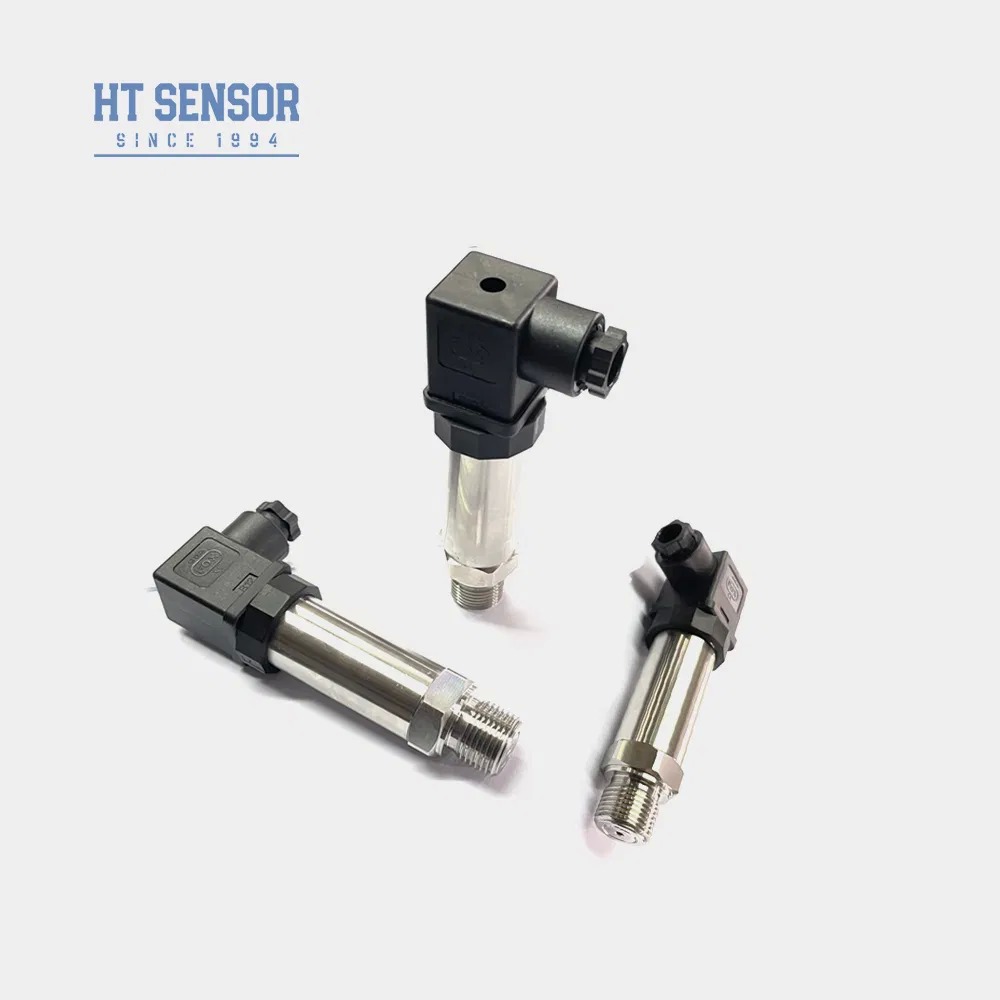

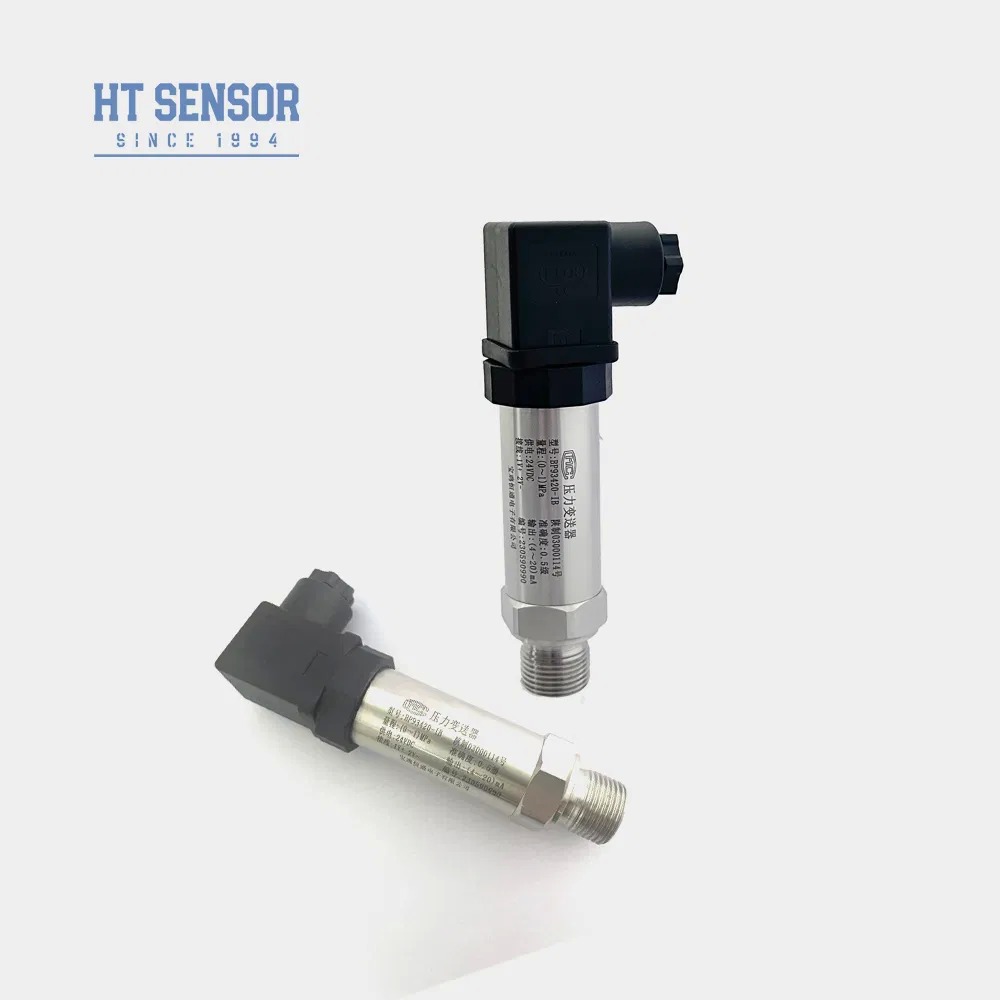

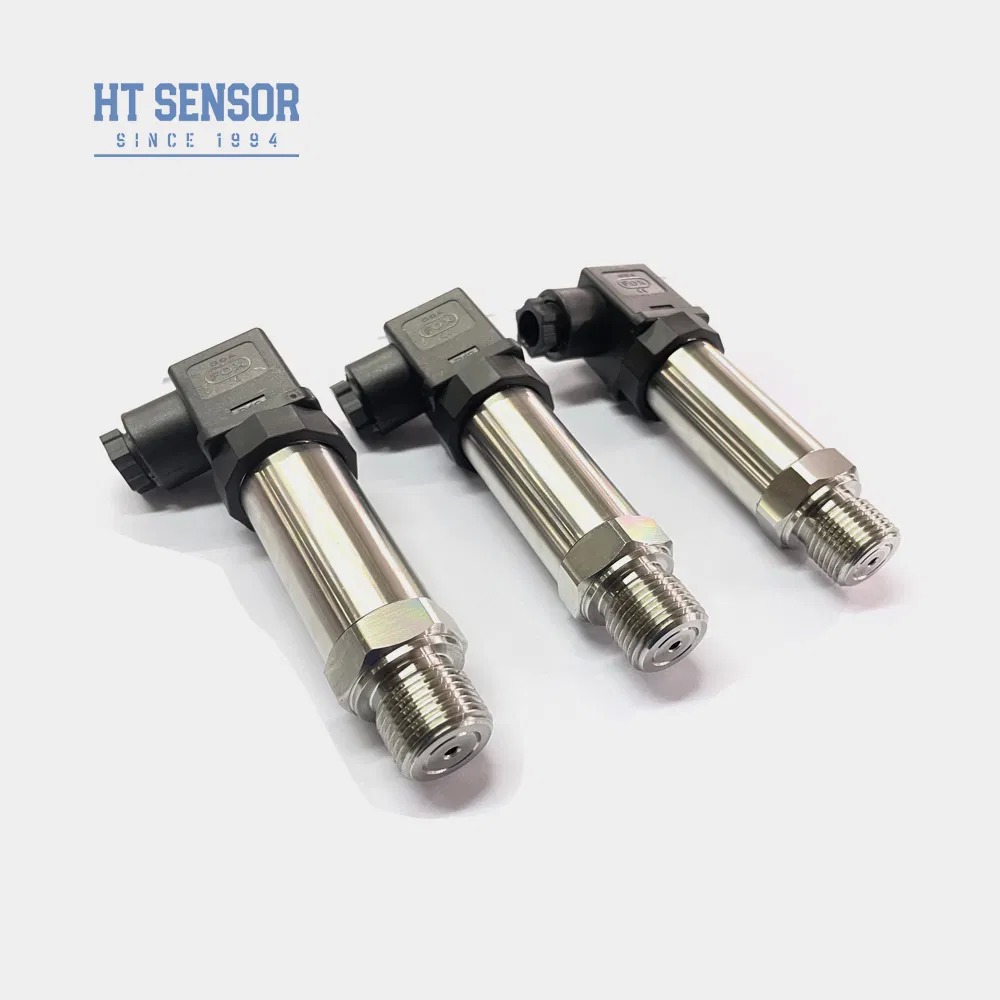

316L Druckmessgerät aus Edelstahl mit 0,25% Genauigkeit und IP65-Schutz für die Wasserstandsmessung
Product Details
| Modell Nr.: | BP93420-IB | Messmedium: | Flüssig |
|---|---|---|---|
| Genauigkeitsgrad: | 0,5g | Druckbereich: | 0kpa~10kpa...100MPa |
| IP-Bewertung: | IP65 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Gehäusematerial: | 316L | Langfristige Stabilität: | +-0,2% F.S./Jahr (Typ.) |
| Überlast: | ≤ 1,5 -mal des Nennbereichs | Genauigkeit bei 25ºC: | ± 0,25% (typisch) ± 0,5% (maximal) |
| Wiederholbarkeit: | 0.1%FS | Hysterese: | 0.1%FS |
| Betriebstemperatur: | -20ºC ~ 80ºC | Lagertemperatur: | -40ºC ~ 120ºC |
| Gewicht: | ~ 0,15 kg | ||
| Hervorheben |
316L Drucktransmitter aus Edelstahl,Wasserstandssensor mit einer Genauigkeit von 0,25 % |
||
Product Description
- Breiter Messbereich mit Edelstahlkonstruktion und vielfältigen Druckschnittstellen
- Kompaktes und leichtes Design für eine einfache Installation
- Einstellbare Null- und Vollskala-Kalibrierung
- Hochgenaue Messung mit vollständigem Edelstahlbau
- Anpassbare Null- und Vollmaßeinstellungen
- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- Anwendungen in der Marine- und Luftfahrtindustrie
- Industrieprozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungen
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur | 0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Vibrationen | 10g,55Hz ~ 2kHz |
| Wohnmaterial | 304,316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V |
5VDC |
- Sicherstellen, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist
- Produkte des explosionssicheren Typs enthalten keine digitalen Displayköpfe
- Bei Sendern mit LCD- oder LED-Displayköpfen sollte die Stromversorgung nicht niedriger als 20VDC sein.
- Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb
- O-Ring aus Fluorkautschuk für Temperaturen zwischen -20 °C und 250 °C; für Temperaturen unter -20 °C ist die EPDM-O-Ringdichtung auszuwählen.
- Standardkabellänge 1,5 m mit Polyethylenmaterial; bei der Bestellung alternative Materialien angeben
- Bitte informieren Sie uns über besondere Anforderungen, einschließlich starker Vibrationen, Aufprallkräfte oder elektromagnetischer Störungen.
| Code | Entwurf des Baus |
|---|---|
| IB | Generaldrucktransmitter |

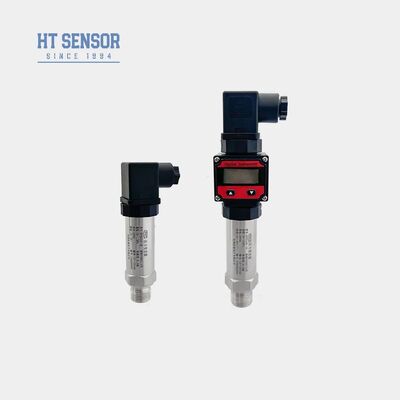

| IX. | Anzeige Drucktransmitter |
| IE | Stoßfeste Luftdruckübertrager |
| IIC/III | Industrielle allgemeine/ Anzeigendrucktransmitter |
| Wenn | Feuchtigkeitsdichtes Drucktransmitter |
| IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter |
| In | Luftkonditionierendes spezielles Drucktransmitter |
| IC | Hochtemperaturdrucktransmitter |
| IQ1/IQ2 | Große Membran / Hochtemperaturdrucktransmitter |
| Messbereich | - Oh, nein, nein.1... 0~0.01...100MPa (0-X)Kpa oder MPa (X bedeutet tatsächlichen Messbereich) |
|---|
| Code | Stromversorgung |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
| Code | Ausgangssignal |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
| Code | Druckverbindung |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Andere |
| Code | Elektrische Verbindung |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Stecker |
| B3 | Versiegelte Kabel-Ausgabe |
| B4 | 2088 Gewerbliche Gehäuse |
| B5 | 2088 Industriehülle mit Anzeige |
| B6 | Andere |
| Code | Druckart |
|---|---|
| G | Messdruck |
| Eine | Absoluter Druck |
| S | Versiegelter Referenzdruck |
Product Highlights
Der Druckmessumformer BP93420-IB bietet eine hohe Genauigkeit von 0,5 %, IP65-Schutz und eine Konstruktion aus 316L-Edelstahl. Anpassbar für verschiedene Druckarten und Leistungen, wobei strenge Tests eine zuverlässige Leistung in Erdöl-, Chemie- und Industrieanwendungen gewährleisten.
