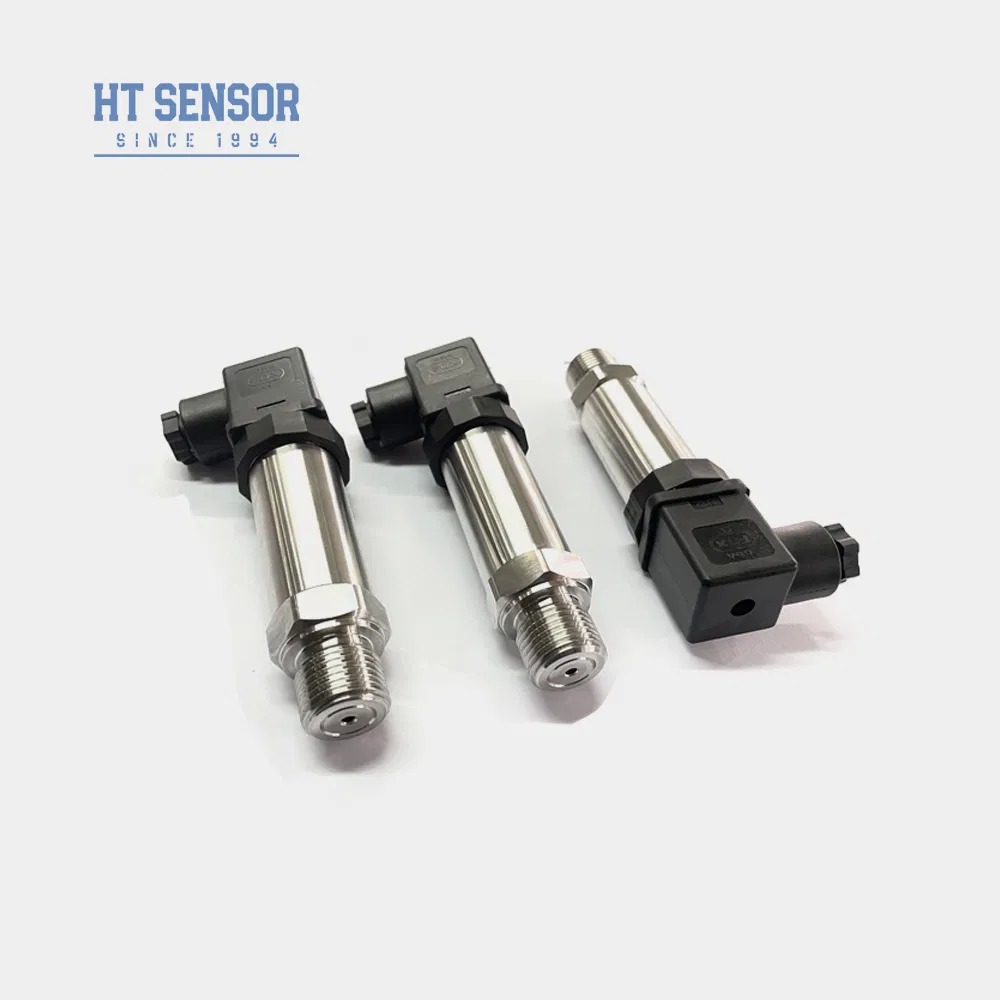

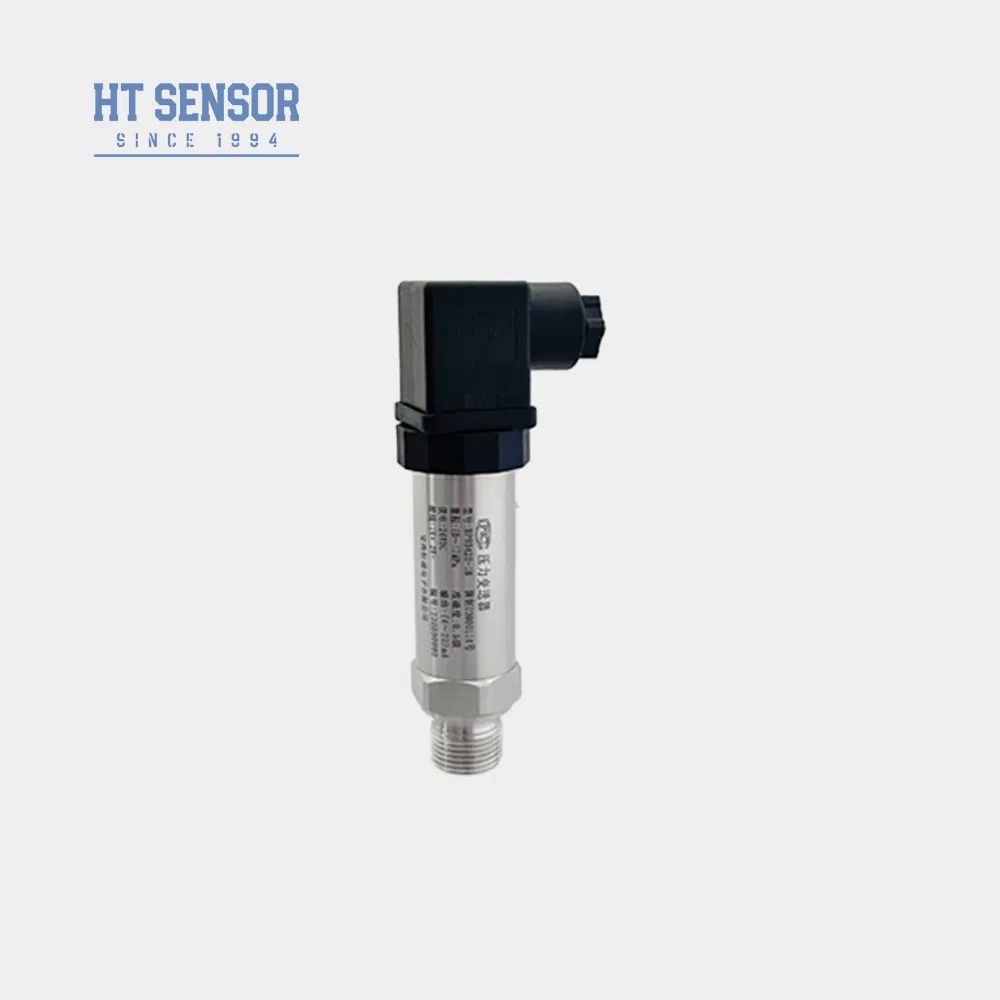

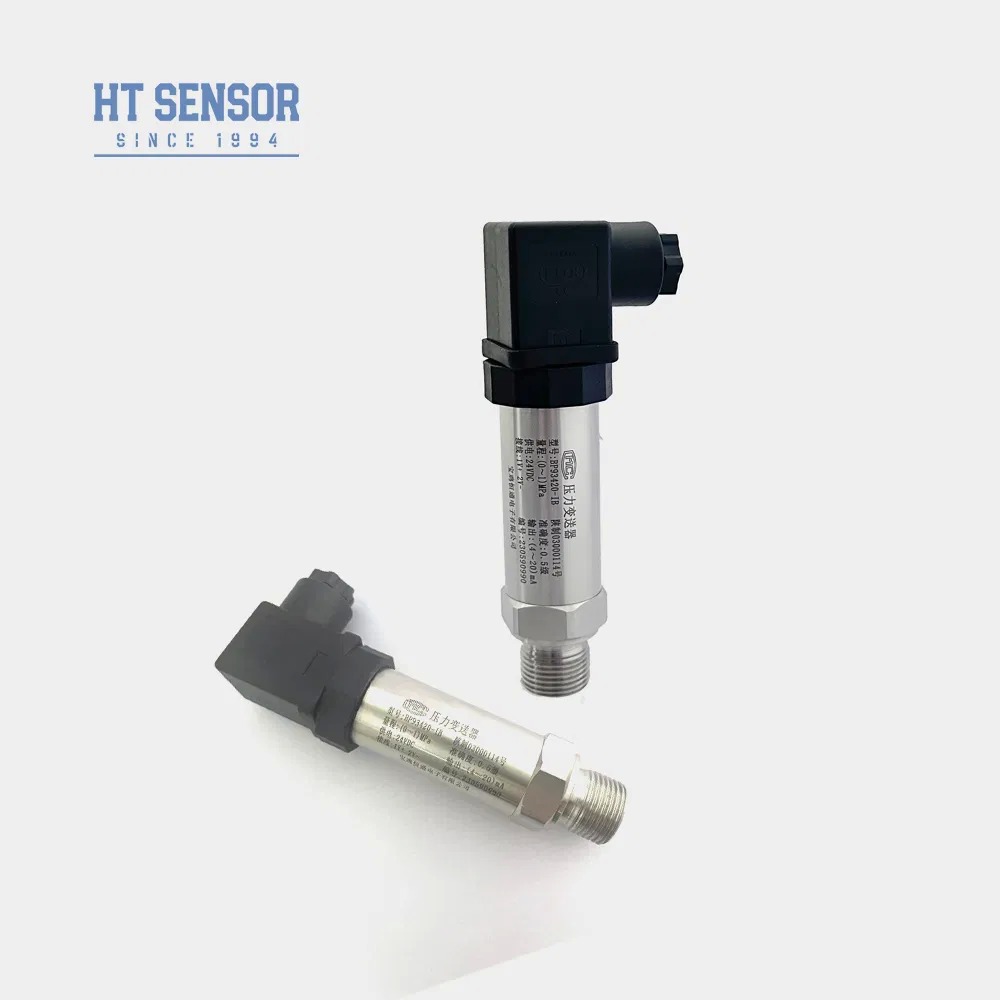

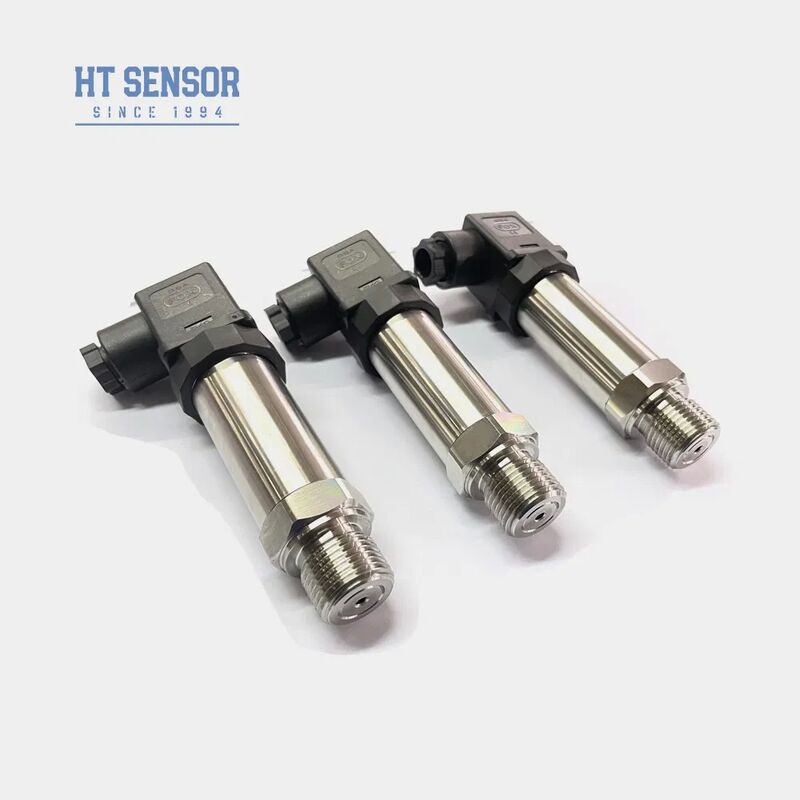

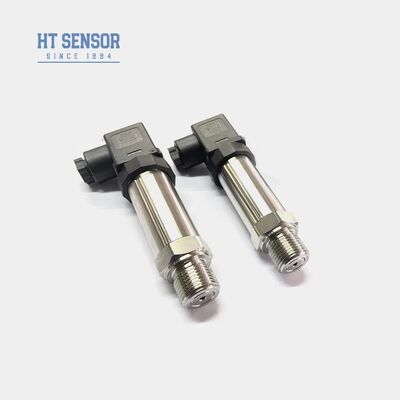

4-20mA 316L Drucktransmitter aus Edelstahl mit IP65-Schutz für die Flüssigkeitsmessung
Produktdetails
| Modell Nr.: | BP93420-IB | Messmedium: | Flüssig |
|---|---|---|---|
| Genauigkeitsgrad: | 0,5g | Druckbereich: | 0kpa~10kpa...100MPa |
| IP-Bewertung: | IP65 | Drucktyp: | Messdruck, absoluter Druck, versiegelter Druck |
| Gehäusematerial: | 316L | Langfristige Stabilität: | +-0,2% F.S./Jahr (Typ.) |
| Überlast: | ≤ 1,5 -mal des Nennbereichs | Genauigkeit bei 25ºC: | ± 0,25% (typisch) ± 0,5% (maximal) |
| Wiederholbarkeit: | 0.1%FS | Hysterese: | 0.1%FS |
| Temperaturverschiebung zum Nullpunkt: | ±0,03 % FS/ºC (≤100 kPa) ±0,02 % FS/ºC (>100 kPa) | Temperaturdrift in voller Skala: | ±0,03 % FS/ºC (≤100 kPa) ±0,02 % FS/ºC (>100 kPa) |
| Betriebstemperatur: | -20ºC ~ 80ºC | ||
| Hervorheben |
Druckgeber 4-20ma,316L Edelstahl Füllstandtransmitter,IP65-Druckmessgerät |
||
Produktbeschreibung
- Breiter Messbereich mit Edelstahlkonstruktion und vielfältigen Druckschnittstellen
- Kompaktes und leichtes Design für eine einfache Installation
- Einstellbare Null- und Vollskala-Kalibrierung
- Hochgenaue Messung mit vollständigem Edelstahlbau
- Robuste Konstruktion für anspruchsvolle Industrieumgebungen
- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
- Anwendungen in der Marine- und Luftfahrtindustrie
- Industrieprozesssteuerung in der Erdöl-, Chemie-, Metallurgie-, Stromerzeugung und Hydrologie
- Hydraulische und pneumatische Steuerungen
| Messbereich | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Druckart | Messdruck, absoluter Druck, versiegelter Druck |
| Überlastkapazität | ≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC | ±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit | 00,1% FS |
| Hysterese | 00,1% FS |
| Langfristige Stabilität | ± 0,1% F.S./Jahr (typisch) ± 0,2% F.S./Jahr (maximal) |
| Temperaturverschiebung zum Nullpunkt | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Temperaturverschiebung in voller Skala | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Kompensationstemperatur | 0-70oC ((≤10MPa, anpassbar) |
| Betriebstemperatur | -20 °C bis 80 °C |
| Speichertemperatur | -40 °C bis 120 °C |
| Schwingungswiderstand | 10 g, 55 Hz ~ 2 kHz |
| Wohnmaterial | 304, 316L |
| Material der Zwerchfläche | 316L |
| Widerstand gegen Isolierung | 100MΩ 100VDC |
| Explosionssicherheit | Ex db IIC T6 Gb |
| Schutzbewertung | IP65 |
| O-Ring Siegel | mit einer Breite von nicht mehr als 15 mm |
| Gewicht | ~ 0,15 kg |
| Ausgangssignal | Versorgungsspannung | Ausgabeart |
|---|---|---|
| 4 bis 20 mA | 12 bis 30 VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V | 5VDC |
- Sicherstellen, dass das Messmedium mit den Kontaktmaterialien des Produkts kompatibel ist
- Produkte des explosionssicheren Typs enthalten keine digitalen Displayköpfe
- Bei Sendern mit LCD- oder LED-Displayköpfen sollte die Stromversorgung nicht niedriger als 20VDC sein.
- Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb
- Bei Betriebstemperaturen unter -20 °C sind EPDM-O-Ringdichtungen auszuwählen.
- Standardkabellänge 1,5 m (Polyethylen)
- Spezifische Anforderungen an Vibrationen, Aufprall oder elektromagnetische Störungen
| BP93420XX. | |
| Code | Entwurf des Baus |
| IB | Generaldrucktransmitter |
| IX. | Anzeige Drucktransmitter |
| IE | Stoßfeste Luftdruckübertrager |
| IIC/III | Industrielle allgemeine/Display-Drucktransmitter |
| Wenn | Feuchtigkeitsdichtes Drucktransmitter |
| IIE/IIIE | Allgemeine/Anzeige-Drucktransmitter |
| In | Luftkonditionierendes spezielles Drucktransmitter |
| IC | Hochtemperaturdrucktransmitter |
| IQ1/IQ2 | Große Membran/Hochtemperaturdrucktransmitter |
| Code | Stromversorgung |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Andere |
| Code | Ausgangssignal |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5 ~ 4.5VDC |
Produkt-Highlights
BP93420-IB 4-20-mA-Drucktransmitter mit Gehäuse aus Edelstahl 316L, Schutzart IP65 und 0,5 % Genauigkeit. Verfügt über einen ölgefüllten Sensor, Langzeitstabilität (±0,2 % FS/Jahr) und anpassbare Optionen für industrielle Anwendungen.
