Detailinformationen

Modell Nr.:	BH93420-I	Druckbereich:	Messdruck, absolute Druck
Genauigkeitsgrad:	00,25%,00,5%	IP-Bewertung:	IP68
Nettogewicht:	0,3 kg	Membranmaterial:	Edelstahl 316L
Kabelmaterial:	PE, PU, PTFE	Messbereich:	0-1m bis 200m
Überlastfähigkeit:	≤ 2x Nennbereich	Betriebstemperatur:	-20 bis 80 °C
Lagertemperatur:	-30 ~ 100ºC	Gehäusematerial:	1cr18ni9ti, 316L Edelstahl
Isolationswiderstand:	> = 100mΩ@100VDC	Explosionssicherheit:	ExiaIICT6
Ausgangssignal:	4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V
Hervorheben:	4-20mA Flüssigkeitsübertrager , 316L Drucksensor aus Edelstahl , IP68-Pegelsensor

Produkt-Beschreibung

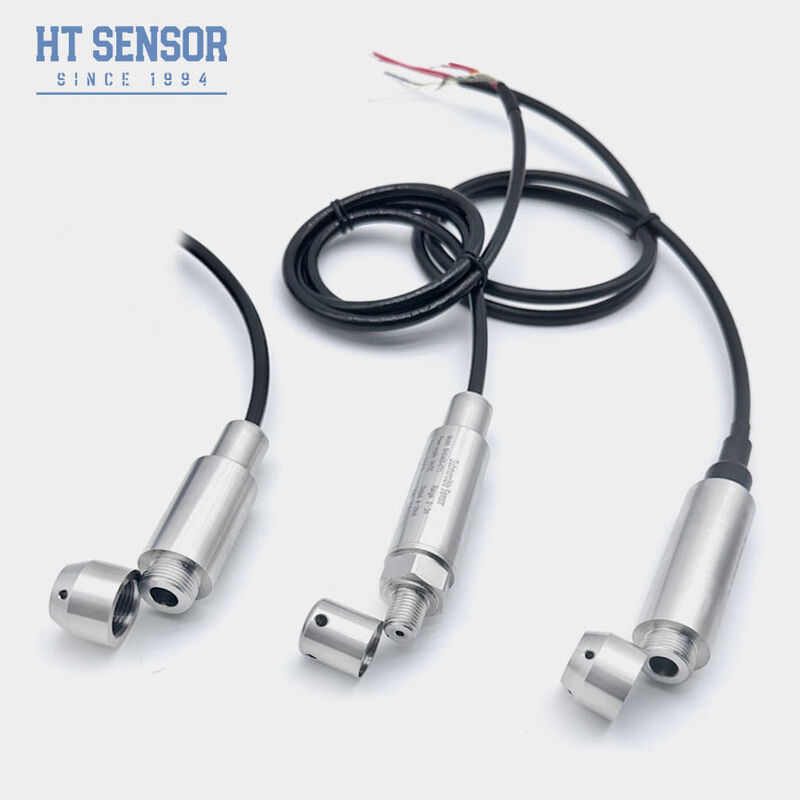

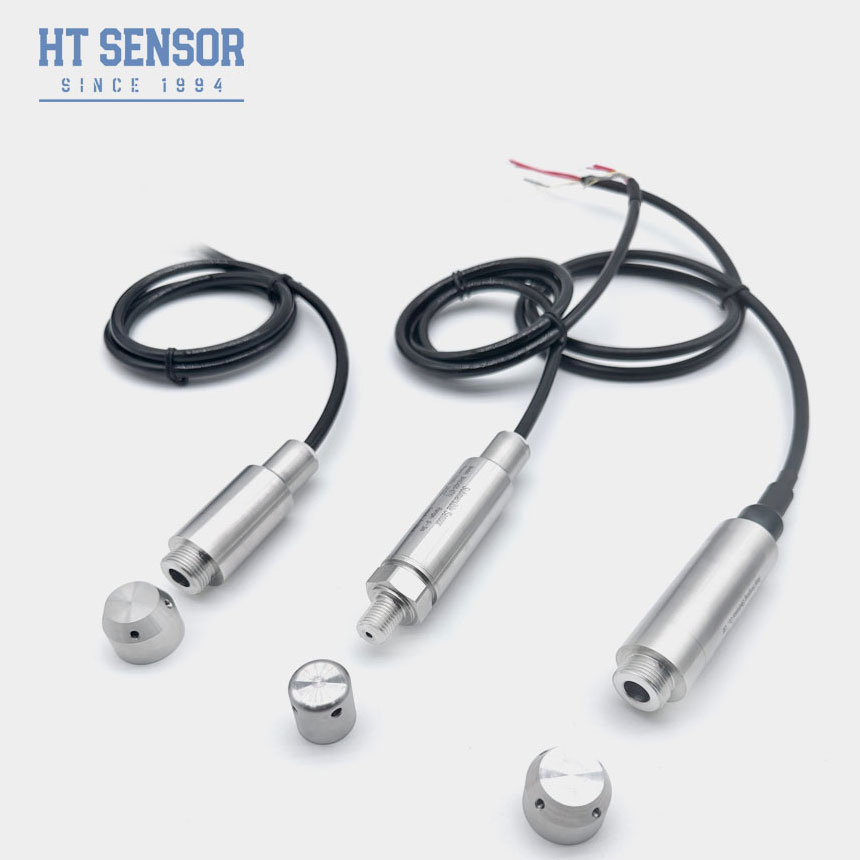

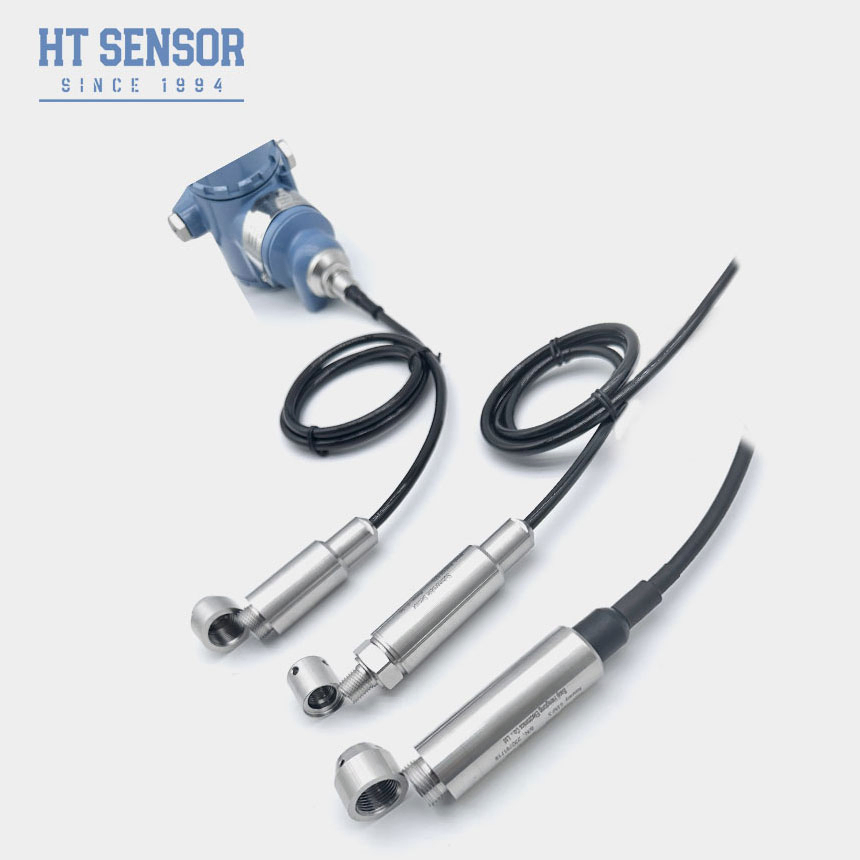

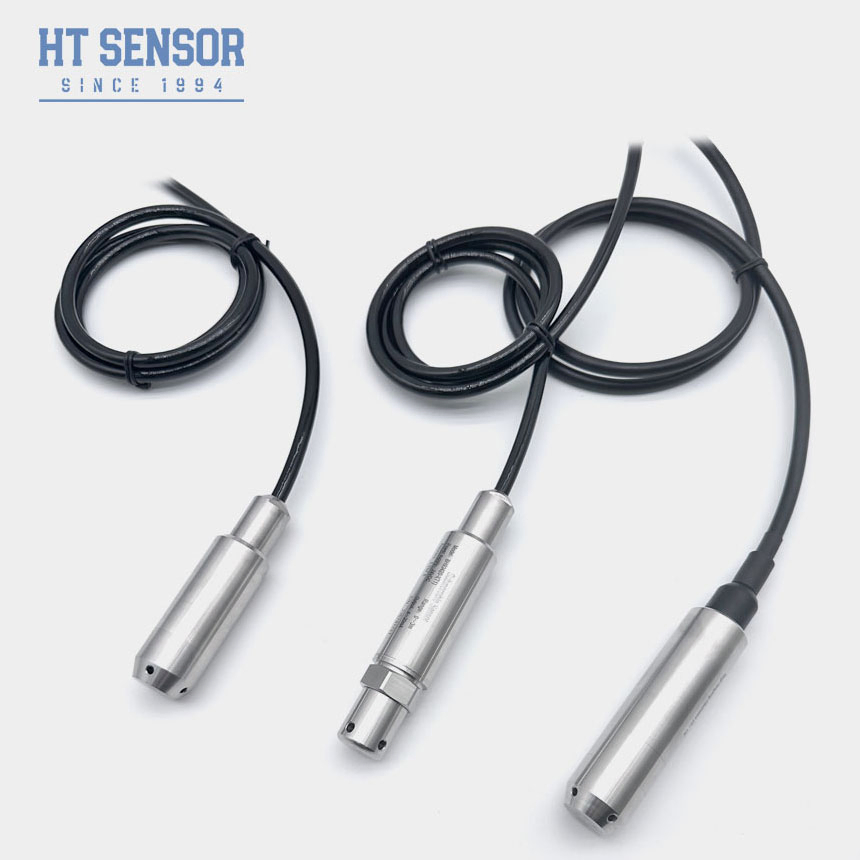

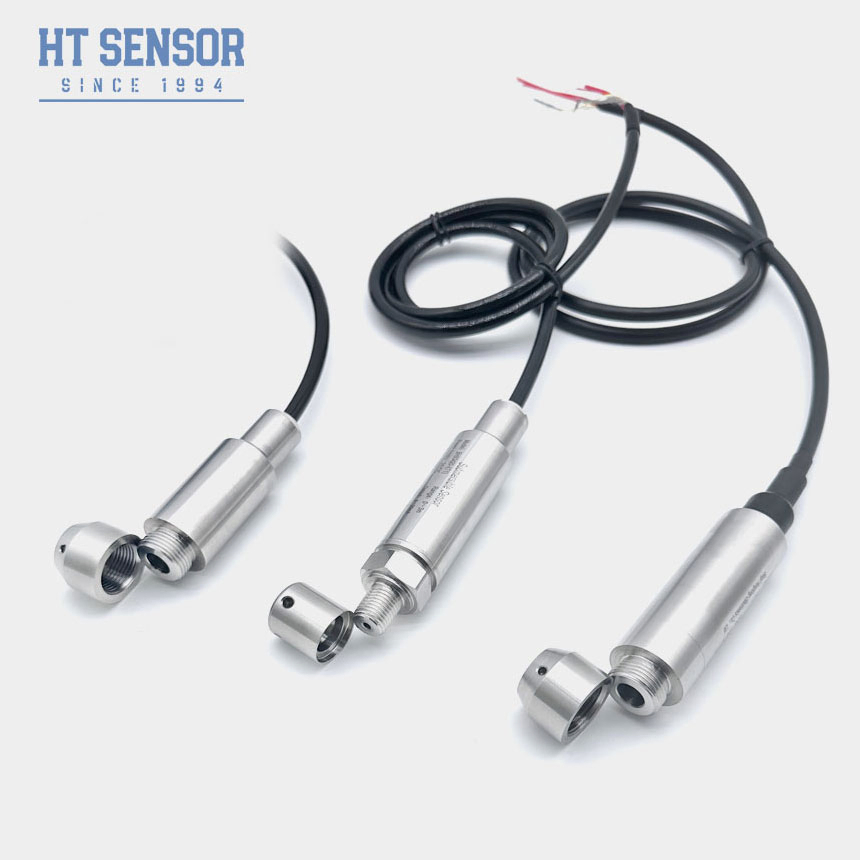

BH93420-I 4-20mA Edelstahlsonde Füllstandssensor

Der BH93420-I Füllstandssensor verwendet HT-Serie Hochpräzisions-Piezoresistive Silizium-Drucksensoren. Mit einem vollständig geschweißten Edelstahlgehäuse mit Sechskant- und Wasserführungskopf-Design verwendet dieser Transmitter fortschrittliche wasserdichte Dichtungstechnologie, um vielfältige Installationsanforderungen in verschiedenen Anwendungsszenarien zu erfüllen.

Hauptmerkmale

Vollständig geschweißtes Design für maximale Sicherheit und Zuverlässigkeit
Zwei Installationsoptionen: Sonden-Einführung und Gewindemontage
Rigoros auf Hoch- und Tieftemperaturleistung getestet
Explosionsgeschützte Zertifizierung: ExiaIICT6
Mehrere Kabeloptionen: PTFT, PU, PE
Verschiedene Ausgangssignal-Konfigurationen verfügbar

Anwendungen

Kompatibel mit 316L Edelstahl und nicht korrosiven Flüssigkeiten
Wasserstandsüberwachung für Abwasser, Industrieabwasser, kommunale Wassersysteme, Tanks, Brunnen, Flüsse, Meerwasser und Seen
Kraftstoffstandsmessung in Diesel- und Kraftstofftanks

Leistungsparameter

Messbereich	0~10m…400m
Druckart	Überdruck, Absolutdruck, Relativdruck
Überlast	≤ 2X Nennbereich
Genauigkeit bei 25°C	±0,25% (typ.) ±0,5% (max.)
Wiederholgenauigkeit	±0,03% (typ.) ±0,05%FS (max.)
Hysterese	±0,03% (typ.) ±0,05%FS (max.)
Langzeitstabilität	±0,2%F.S/Jahr (max.)
Nullpunkt-Temperaturdrift	±0,01%FS/°C (>100KPa), ±0,02%FS/°C (≤100Kpa)
Span-Temperaturdrift	±0,01%FS/°C (>100KPa), ±0,02%FS/°C (≤100Kpa)
Kompensationstemperatur	0-50°C (0-1m, 0-2m); 0-70°C
Betriebstemperatur	-20~80°C
Lagertemperatur	-30~100°C
Vibration	10g, 55Hz ~ 2kHz
Stoß	100g
Gehäusematerial	1Cr18Ni9Ti, 316L Edelstahl
Membranmaterial	316L Edelstahl
Isolationswiderstand	≥100MΩ@100VDC
Explosionsschutzklasse	ExiaIICT6
Schutzart	IP67, IP68
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,3Kg (ohne Kabel)
Kabelmaterial	Polyethylen, Polyurethan

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20mA	12~30VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Aufbauzeichnung

Elektrischer Anschluss

Auswahlbeispiele

Bestellrichtlinien

Wichtige Hinweise:

Prüfen Sie die Kompatibilität des Messmediums mit den Produktkomponenten
Geben Sie die Dichte des Messmediums an
Geben Sie bei starken elektromagnetischen oder Hochfrequenzstörungen Details bei der Bestellung an
Installieren Sie Überspannungsschutzgeräte und stellen Sie eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb sicher

Bestellhilfe

BH93420	Code	Aufbauzeichnung
IT	Drucktransmitter
Messbereich	0~10m…400m
Code	Stromversorgung
D1	24VDC
D2	5VDC
D3	Andere
Code	Ausgangssignal
S1	4~20mADC	S5	0~20mADC
S2	1~5VDC	S6	0~10VDC
S3	0~5VDC	S7	0,5~4,5VDC
S4	0~10mADC	S8	RS485
Code	Druckart
G	Überdruck
A	Absolutdruck
S	Relativdruck
Code	Material
01	304 Edelstahl
02	316L Edelstahl
Code	Kabelmaterial
C1	PU
C2	PTFE

Häufig gestellte Fragen

F: Was sind die Merkmale Ihrer Drucksensorsender?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung. Anpassung möglich.
F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte nach Ihren spezifischen Bedürfnissen maßschneidern. Wir bieten OEM- und ODM-Dienstleistungen an.
F: Was ist Ihre Produktionskapazität?
A: Unsere Produktionsanlagen können bis zu 30.000 Drucksensorsender pro Monat produzieren. Kontaktieren Sie unser Verkaufsteam im Voraus für Großaufträge.
F: Was ist die typische Lieferzeit?
A: 5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.
F: Wie werden die Produkte bepreist? Gibt es Rabatte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
F: Was ist die Garantie für Ihre Produkte? Und der Kundendienst?
A: 24 Monate Garantie nach Versand. Unser Kundendienstteam antwortet innerhalb von 24 Stunden mit Fernunterstützung über das PC-Netzwerk.

Größe und Tag:

Zertifizierung:	CE, RoHS, ISO9001

Min Bestellmenge:	1
Preis:	60
