Detailinformationen

Modell Nr.:	BH93420-I	Druckbereich:	Messdruck, absolute Druck
Genauigkeitsgrad:	00,25%,00,5%	IP-Bewertung:	IP68
Nettogewicht:	0,3 kg	Membranmaterial:	Edelstahl 316L
Kabelmaterial:	PE, PU, PTFE	Messbereich:	0 ~ 10 m… 400 m
Überlastfähigkeit:	≤ 2x Nennbereich	Betriebstemperatur:	-20 bis 80 °C
Lagertemperatur:	-30 ~ 100ºC	Gehäusematerial:	1cr18ni9ti, 316L Edelstahl
Isolationswiderstand:	> = 100mΩ@100VDC	Explosionssicherheit:	ExiaIICT6
Ausgangssignal:	4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V
Hervorheben:	Flüssigkeitsstandgeber aus Edelstahl 316L , 4-20mA Ausgangsdrucktransmitter , Niveausensor mit Schutzart IP68

Produkt-Beschreibung

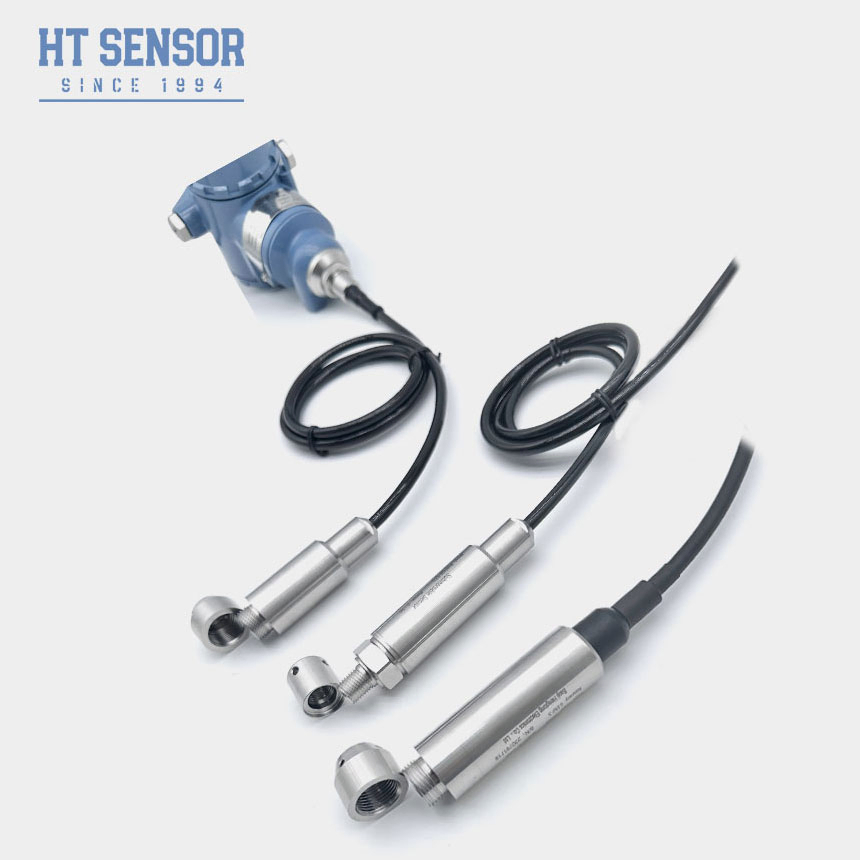

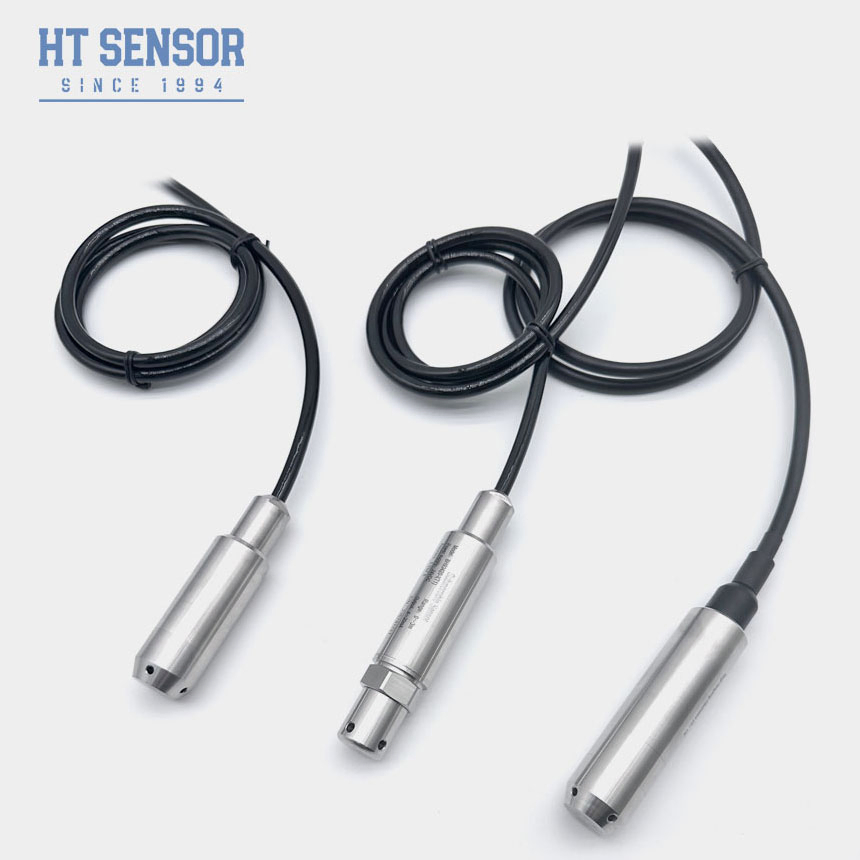

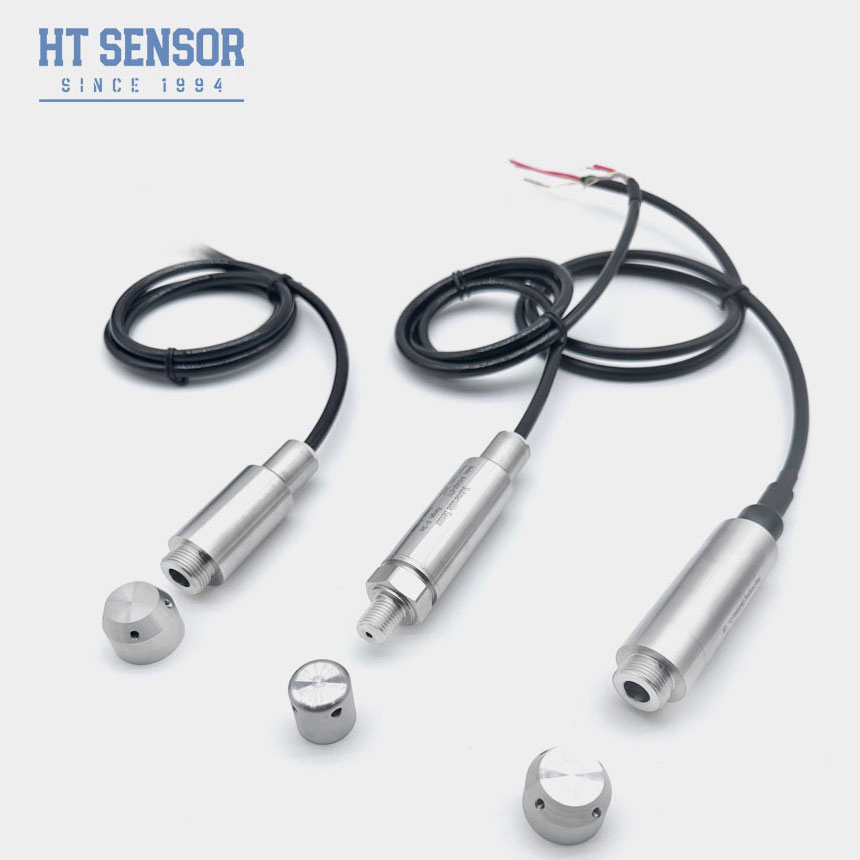

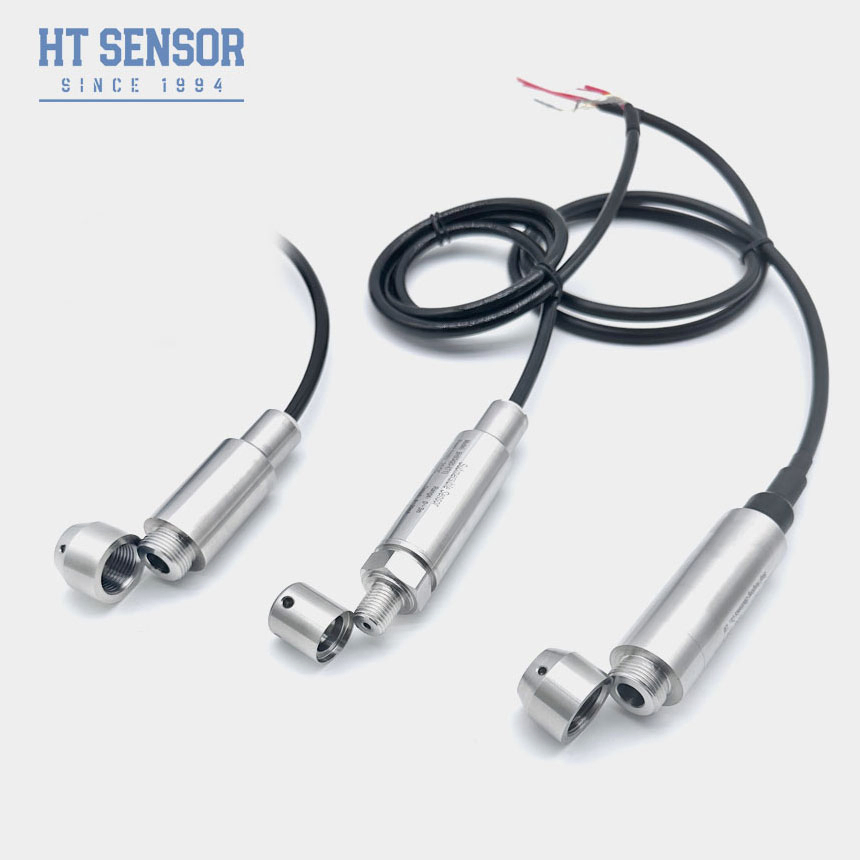

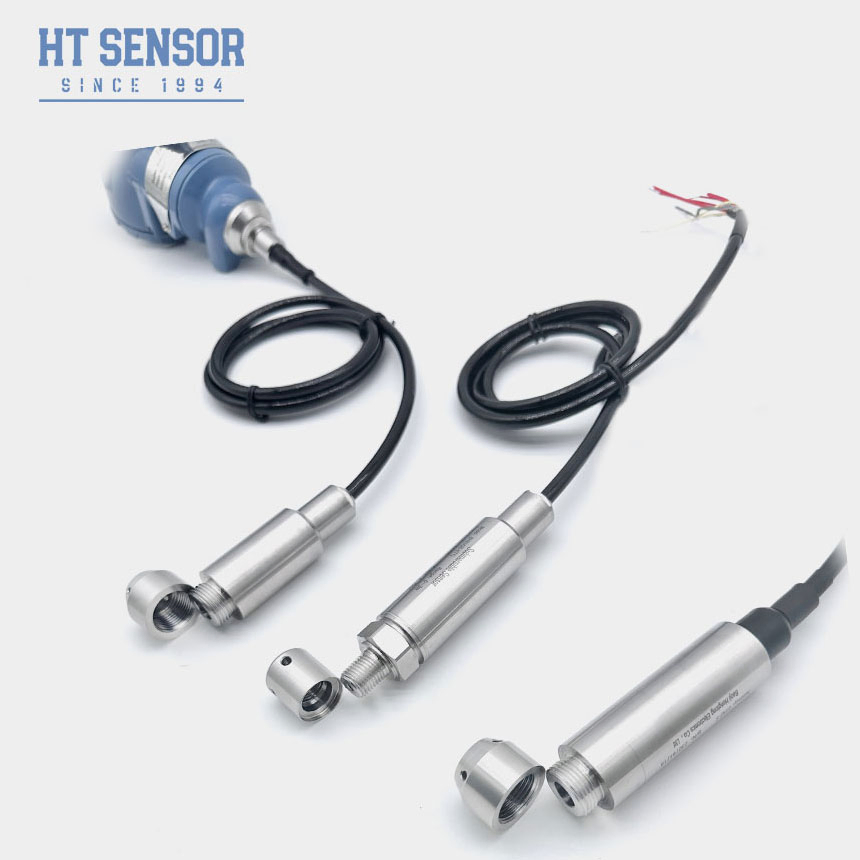

BH93420-I Flüssigkeitsübertrager

Der BH93420-I-Flüssigkeitspegelsender verwendet eine hochpräzise piezoresistive diffuse Siliziumdrucksensorik.mit einem vollständig geschweißten Gehäuse aus Edelstahl mit einem hexagonalen und einem Wasserleitkopf, verwendet dieser Sender eine fortschrittliche wasserdichte Dichtungstechnologie, um den verschiedenen Installationsanforderungen gerecht zu werden und sich an verschiedene Anwendungsfälle anzupassen.

Produktmerkmale

Vollgeschweißtes Design für maximale Sicherheit und Zuverlässigkeit
Zweifelhafte Montagemöglichkeiten: Sondeinbau und Gewindeanbau
Streng auf hohe und niedrige Temperaturen getestet
Explosionssicherheitsbescheinigung: ExiaIICT6
Mehrfache Kabelmaterialoptionen: PTFE, PU, PE
Verschiedene Ausgangssignalkonfigurationen verfügbar

Anwendungen

Kompatibel mit 316L-Edelstahl und korrosionsfreien Flüssigkeiten
Überwachung des Wasserniveaus für Abwasser, Industriewasser, kommunale Wassersysteme, Tanks, Brunnen, Flüsse, Meerwasser und Seen
Messung des Kraftstoffpegels in Diesel- und Kraftstoffspeicherbehältern

Leistungsparameter

Messbereich	0~10m... 400m
Druckart	Messdruck, absoluter Druck, versiegelter Druck
Überlastkapazität	≤ 2X Nennbereich
Genauigkeit @ 25oC	Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen.
Wiederholbarkeit	±0,03% (typisch) ±0,05%FS (max.)
Hysterese	±0,03% (typisch) ±0,05%FS (max.)
Langfristige Stabilität	± 0,2% F.S./Jahr (max.)
Nulltemperaturverschiebung	Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt.
Span-Temperaturverschiebung	Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel durchgeführt.
Kompensationstemperatur	0 bis 50 °C (0-1 m, 0 bis 2 m ); 0 bis 70 °C
Betriebstemperatur	-20 bis 80 °C
Speichertemperatur	-30 bis 100 °C
Schwingungswiderstand	10g,55Hz ~ 2kHz
Stoßbeständigkeit	100 g
Wohnmaterial	1Cr18Ni9Ti,316L Edelstahl
Material der Zwerchfläche	316L Edelstahl
Widerstand gegen Isolierung	>= 100MΩ@100VDC
Explosionssicherheit	ExiaIICT6
Schutzbewertung	IP67, IP68
O-Ring Siegel	mit einer Breite von nicht mehr als 15 mm
Gewicht	~ 0,3 kg (ohne Kabel)
Kabelmaterial	Polyethylen, Polyurethan

Spezifikationen für Ausgangssignale

Ausgangssignal	Versorgungsspannung	Ausgabeart
4 bis 20 mA	12 bis 30 VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1 ~ 5V 0/1 ~ 10V 0.5 bis 4,5 V	5VDC

Entwurf des Baus

Elektrische Verbindung

Auswahlbeispiele

Bestellrichtlinien

Wichtige Überlegungen:

Überprüfung der Kompatibilität zwischen Messmedium und Produktkomponenten
Geben Sie die Dichte des Messmediums an
Anzeigen von starken elektromagnetischen oder radiofrequenten Störungen
Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb

Bestellleitfaden

BH93420 -- Code -- Umriss Konstruktion
♫ Es ♫ ♫ Drucktransmitter ♫
Meßreichweite: 0 bis 10 m... 400 m.
Kode. Stromversorgung
D1 24VDC
D2 5VDC
D3 Andere
- Code. - Ausgangssignal.
S1 4~20mADC S5 S5 0~20mADC
S2 -- 1 ~ 5VDC -- S6 -- 0 ~ 10VDC
S3 -- 0~5VDC -- S7 -- 0,5~4.5VDC
S4 10mADC S8 RS485
Kode. Druckart.
G. Messen Sie den Druck
Ein absoluter Druck
S. Verdichteter Referenzdruck
Ich habe das Gefühl, dass ich es nicht kann.
01 ♪ 304 Edelstahl
02 ♫ 316L Edelstahl
- Code. - Kabelmaterial
C1 ∙ PU
C2 PTFE

Häufig gestellte Fragen

F: Welche Eigenschaften haben Ihre Drucksensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.

F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.

F: Wie groß ist Ihre Produktionskapazität?

A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, die den Anforderungen großer Aufträge entsprechen.Kontaktieren Sie unser Vertriebsteam im Voraus für die Produktion und Lieferplanung.

F: Wie ist die typische Lieferzeit?

A: 5-8 Werktage für Standardmodelle.

F: Wie sind die Preise der Produkte?

A: Wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen und langfristige Partnerschaften.

F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?

A: 24 Monate Garantie nach Lieferung. Unser After-Sales-Team antwortet auf Anfragen innerhalb von 24 Stunden, mit Remote-PC-Netzwerk-Anweisung immer verfügbar.

Größe und Tag:

Zertifizierung:	CE, RoHS, ISO9001

Min Bestellmenge:	1
Preis:	60
