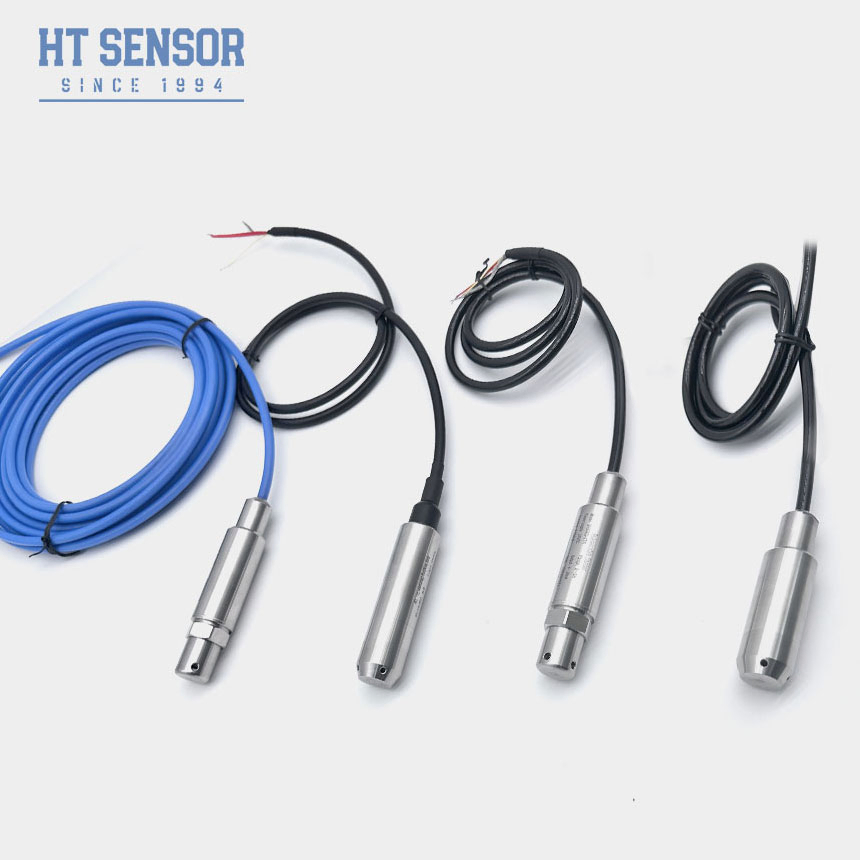

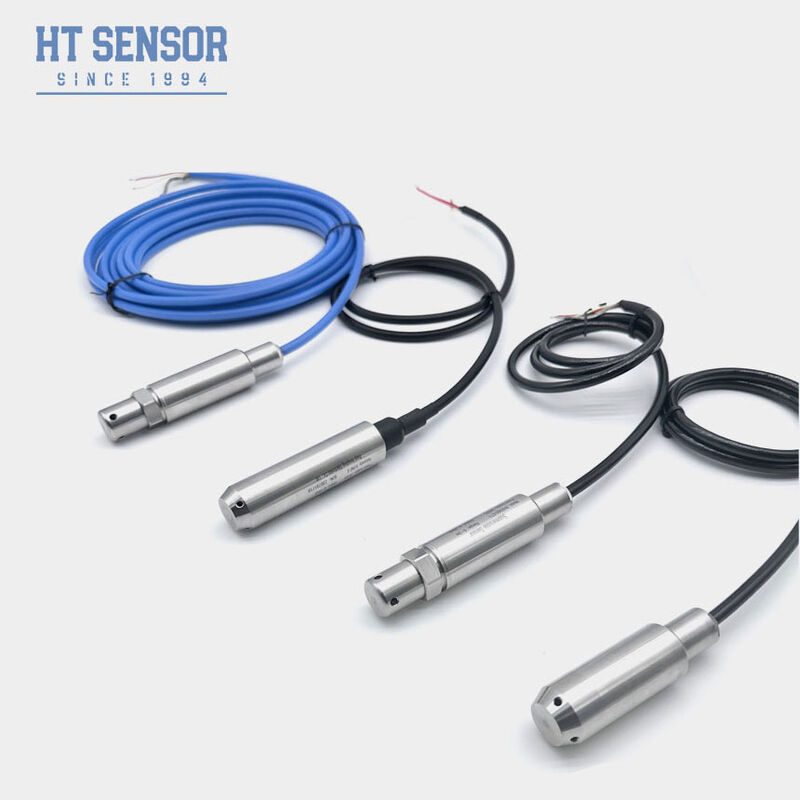

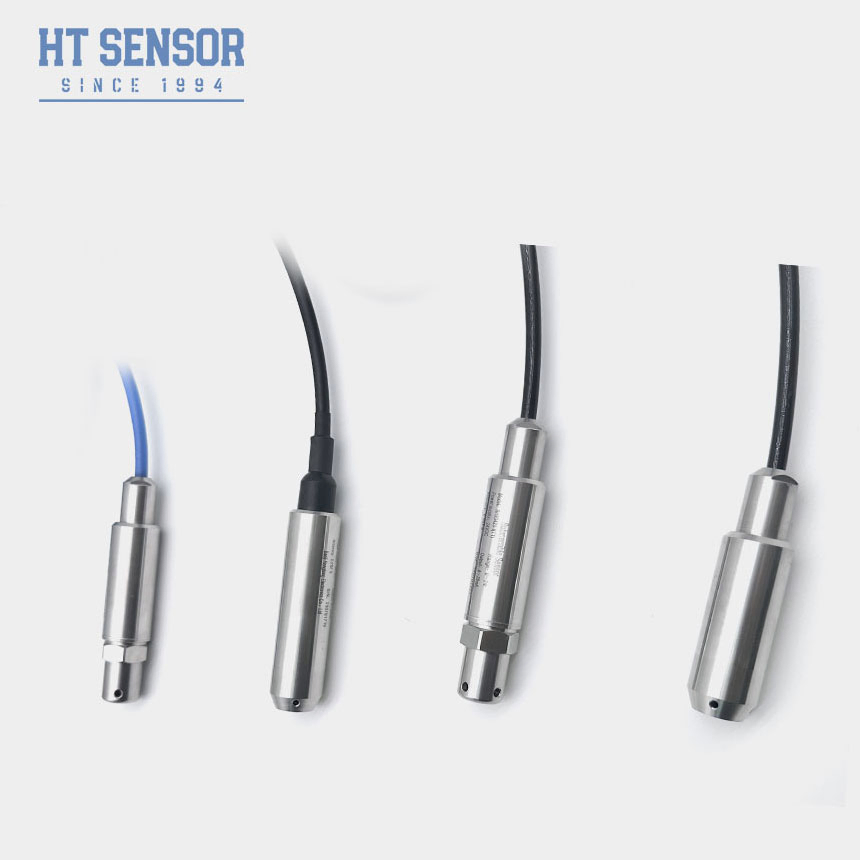

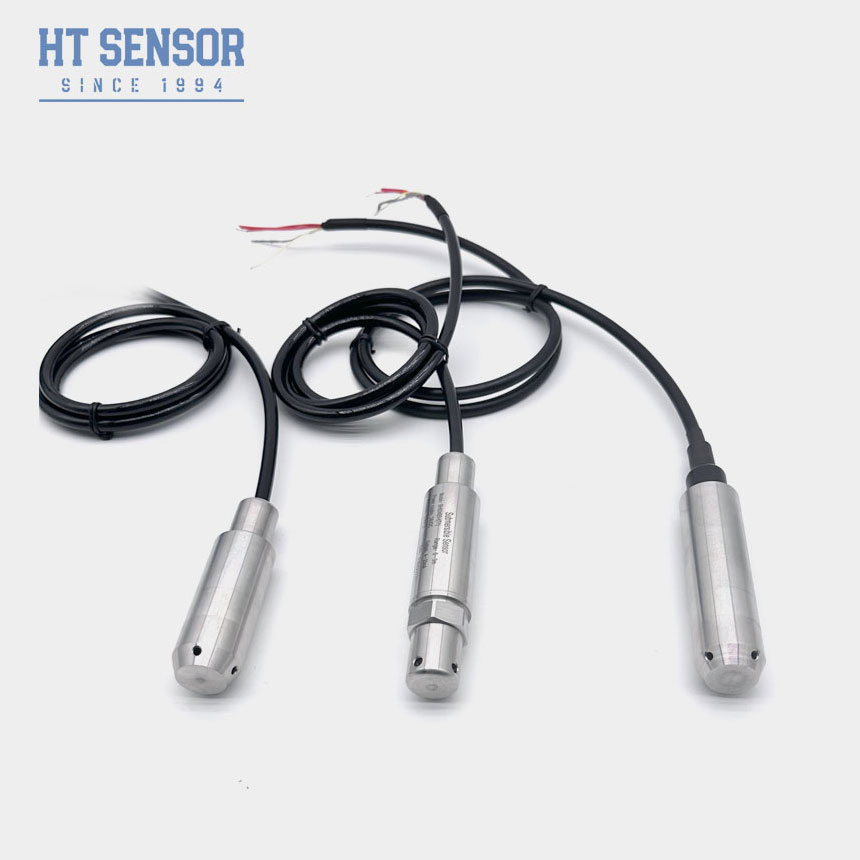

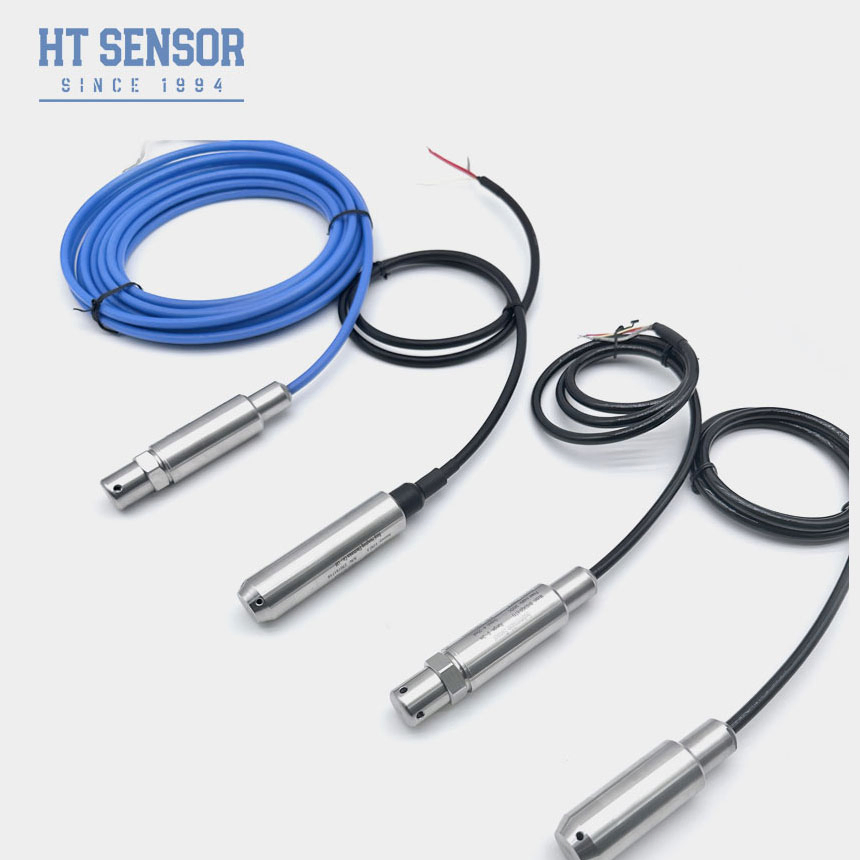

Edelstahl IP68 Füllstandssensor mit 4-20mA Ausgang für Wasser- und Ölstandsmessung
Product Details
| Modell Nr.: | BH93420-I | Ausgangssignal: | Analoger Typ |
|---|---|---|---|
| Produktionsprozess: | Diffundiertes Silizium | Material: | Edelstahl |
| IP-Bewertung: | IP68 | Nettogewicht: | 0,3 kg |
| Membranmaterial: | Edelstahl 316L | Langfristige Stabilität: | +-0,2% F.S./Jahr |
| Betriebstemp.: | -20 bis 80 °C | Messbereich: | 0 ~ 10 m… 400 m |
| Genauigkeit: | ± 0,25% (Typ.) ± 0,5% (max.) | Wiederholbarkeit: | ± 0,03% (Typ.) ± 0,05% fs (max.) |
| Hysterese: | ± 0,03% (Typ.) ± 0,05% fs (max.) | Explosionssicherheit: | ExiaIICT6 |
| Schutzklasse: | IP67, IP68 | ||
| Hervorheben |
Edelstahlfüllstandübermittler,IP68-Wasserspiegelsensor,4-20-mA-Ausgangspegelwandler |
||
Product Description
- Vollgehäuse aus Edelstahl für verschiedene Testumgebungen
- Tauchsonde zur einfachen Installation
- Mehrere Ausgangssignaloptionen verfügbar
- Explosionsgeschützte Zertifizierung: ExiaIICT6
- Hohe Schutzart: IP68
- PE- oder PU-Kabeloptionen
- Kompatibel mit 316L Edelstahl und nicht korrosiven Flüssigkeiten
- Wasserstandsmessung für Abwasser, Industrie-/Stadtwasser, Tanks, Brunnen, Flüsse, Meerwasser und Seen
- Kraftstoffstandsmessung in Diesel- und Kraftstofftanks
| Parameter | Spezifikation |
|---|---|
| Messbereich | 0~10m…400m |
| Überlast | ≤ 2 X des Nennbereichs |
| Genauigkeit bei 25ºC | ±0,25% (typ.) ±0,5% (max.) |
| Wiederholgenauigkeit | ±0,03% (typ.) ±0,05%FS (max.) |
| Hysterese | ±0,03% (typ.) ±0,05%FS (max.) |
| Langzeitstabilität | ±0,2%F.S/Jahr (max.) |
| Nullpunkt-Temperaturdrift | ±1,5%F.S(typ.) ±2%F.S (max.) |
| Voller Skalen-Temperaturdrift | ±1,5%F.Sr(typ.) ±2%F.S (max.) |
| Kompensationstemperatur | 0-50ºC (0-1m. 0-2m); 0-70ºC |
| Betriebstemperatur | -20~80ºC |
| Lagertemperatur | -30~100ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Gehäusematerial | 1Cr18Ni9Ti |
| Membranmaterial | 316L Edelstahl |
| Isolationswiderstand | >=100MΩ@100VDC |
| Explosionsschutzart | ExiaIICT6 |
| Schutzart | IP67, IP68 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0,3Kg (ohne Kabel) |
| Kabelmaterial | Polyethylen, Polyurethan |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4-Draht |
| 0~10/20mA | 3-Draht | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC | |
| RS485 Kommunikationsprotokoll | 3,6~30V / Batterie | 4-Draht |
- Prüfen Sie die Kompatibilität des Messmediums mit den Produktkomponenten
- Geben Sie die Dichte des Messmediums an
- Geben Sie bei Umgebungen mit starken elektromagnetischen oder HF-Störungen Details bei der Bestellung an
- Installieren Sie Überspannungsschutzgeräte und stellen Sie eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb sicher
| Komponente | Code | Beschreibung |
|---|---|---|
| Basismodell | BH93420 | Drucktransmitter |
| Messbereich | 0~10m…400m | |
| Stromversorgung | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Andere | |
| Ausgangssignal | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0,5~4,5VDC | |
| S8 | RS485 | |
| Druckart | G | Überdruck |
| A | Absolutdruck | |
| S | Relativdruck | |
| Material | 01 | 304 Edelstahl |
| 02 | 316L Edelstahl | |
| Kabelmaterial | C1 | PE |
| C2 | PU |
Product Highlights
BH93420-I-Flüssigkeitsstandsensor mit Schutzart IP68, Genauigkeit von ±0,25 % und Explosionsschutzklasse ExiaIICT6. Die vollständig aus Edelstahl gefertigte Konstruktion gewährleistet Haltbarkeit in rauen Umgebungen. Anpassbare Ausgänge und OEM-Optionen für Wasser-, Öl- und Kraftstoffanwendungen verfügbar.
