Detailinformationen

Modell Nr.:	BH93420-III	Ausgangssignal:	Analoger Typ
Produktionsprozess:	mit einer Breite von mehr als 10 mm,	Material:	Edelstahl
IP-Bewertung:	IP68	Nettogewicht:	1,5 kg
Membranmaterial:	Edelstahl 316L	Genauigkeit:	0,25%, 0,3%, 0,5%
Kabelmaterial:	PE, PU, PTFE	Messbereich:	0~1m…400mH2O
Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck	Überlastfähigkeit:	≤ 2x Nennbereich
Betriebstemperatur:	-20 bis 80 °C	Explosionssicherheit:	ExiaIICT6
Gehäusematerial:	Aluminium besuchen, 1CR18NI9TI
Hervorheben:	Flüssigkeitsstandgeber aus Edelstahl 316L , IP68 Wasserdichter Drucktransmitter , 0.25% Accuracy Level Sensor

Produkt-Beschreibung

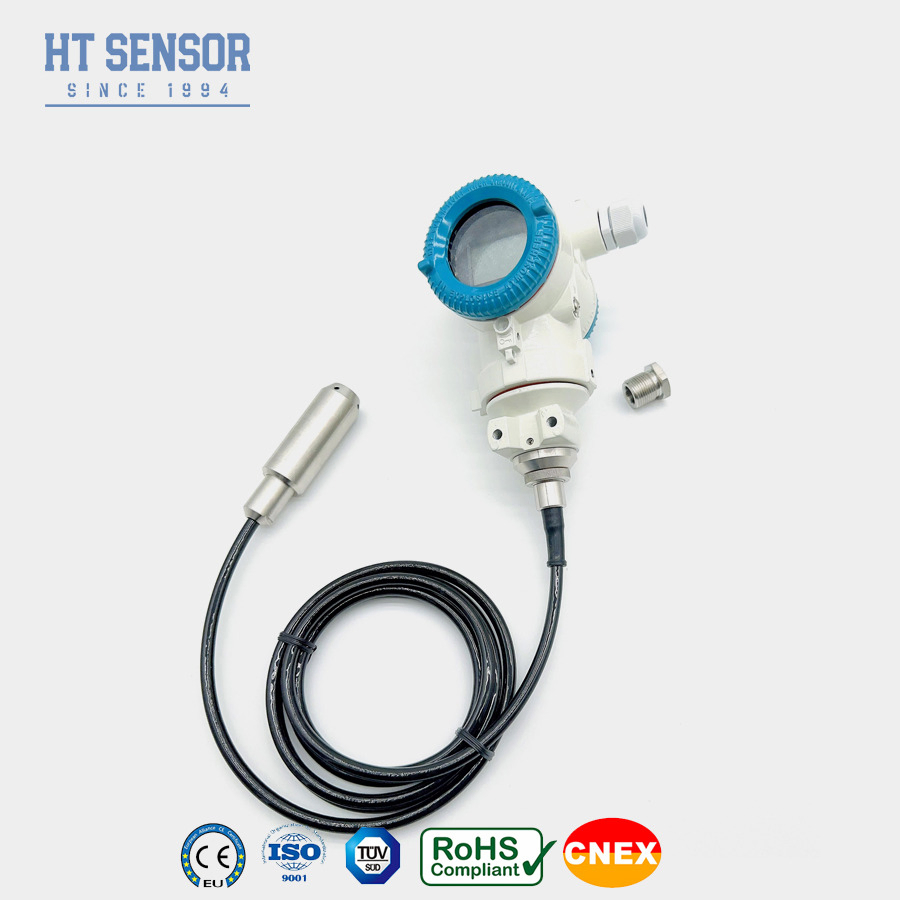

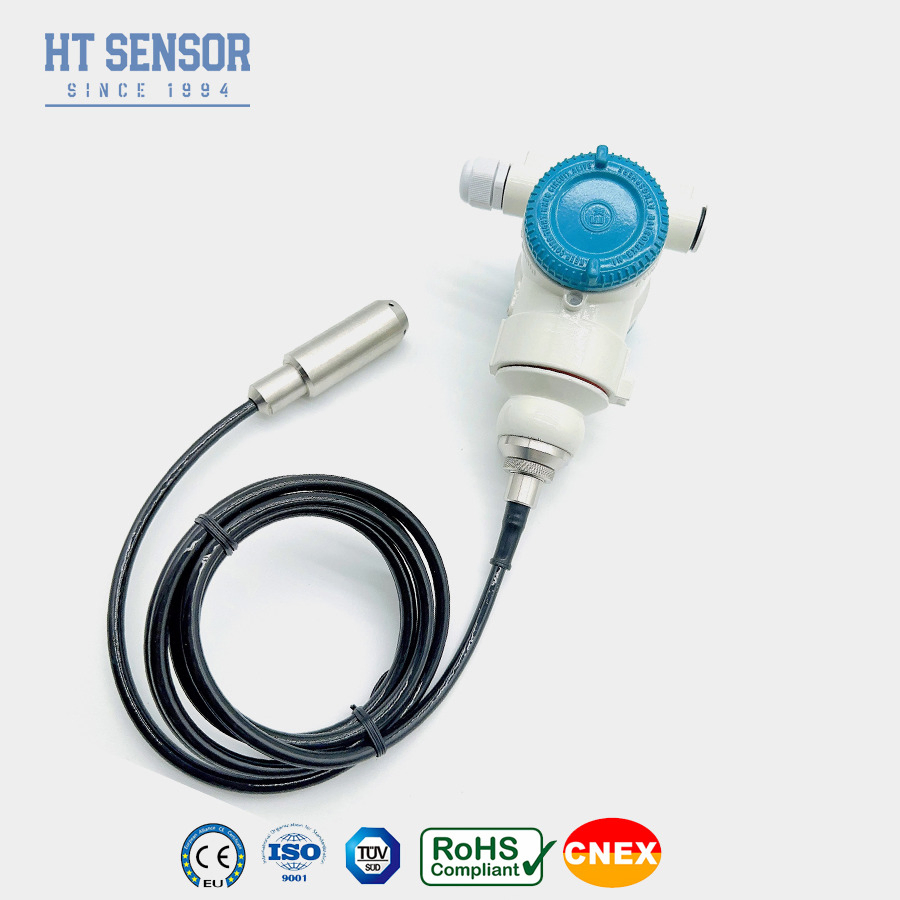

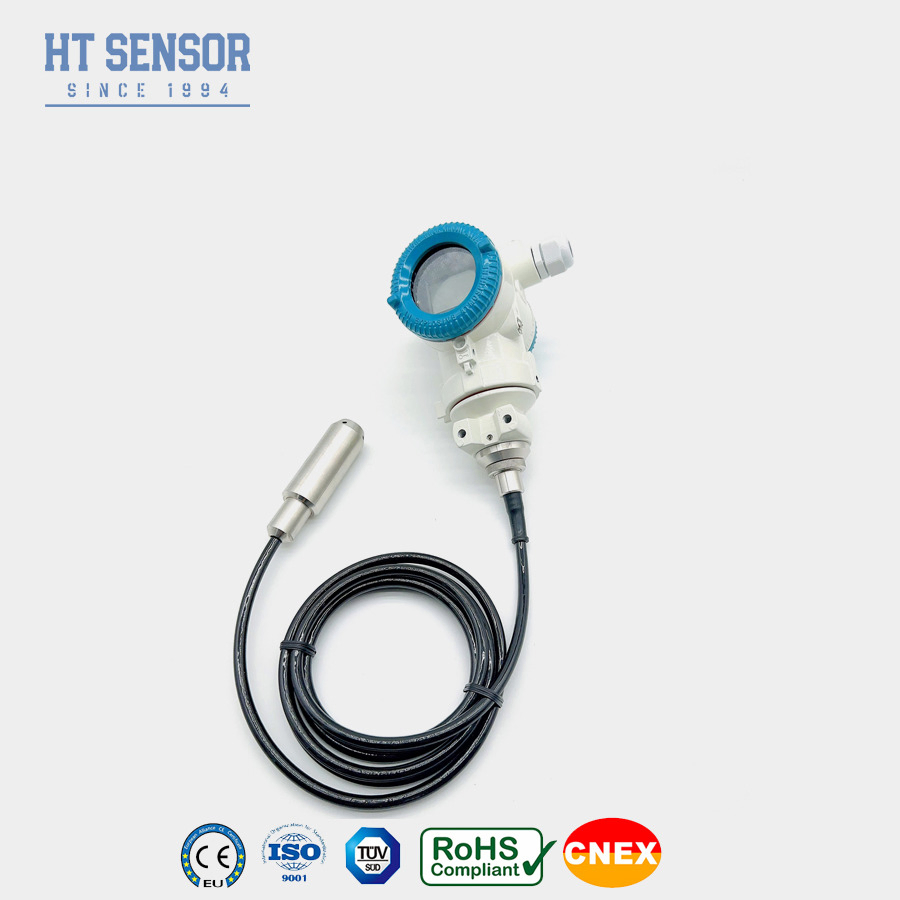

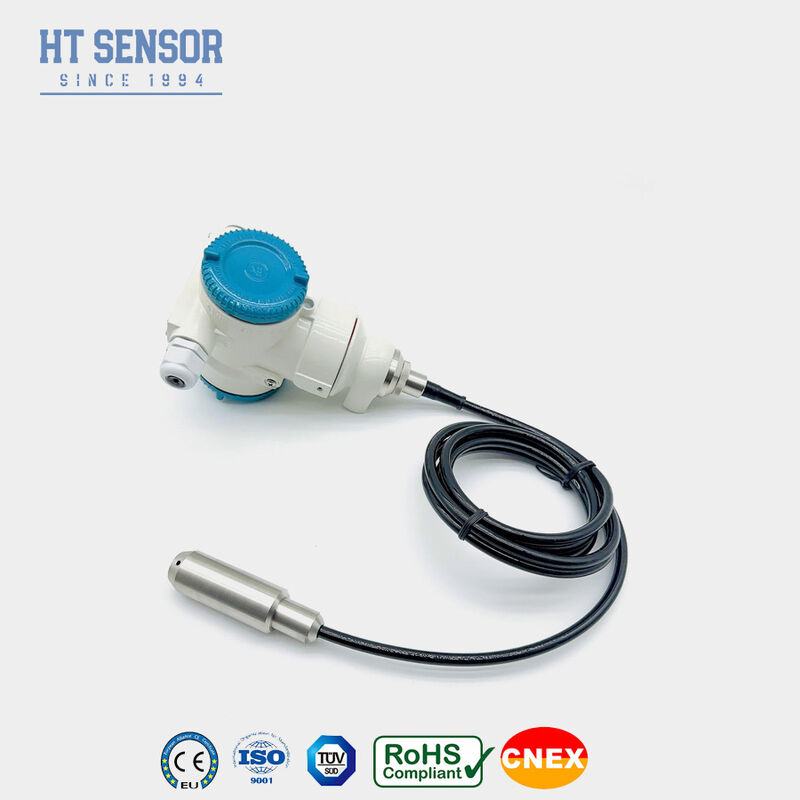

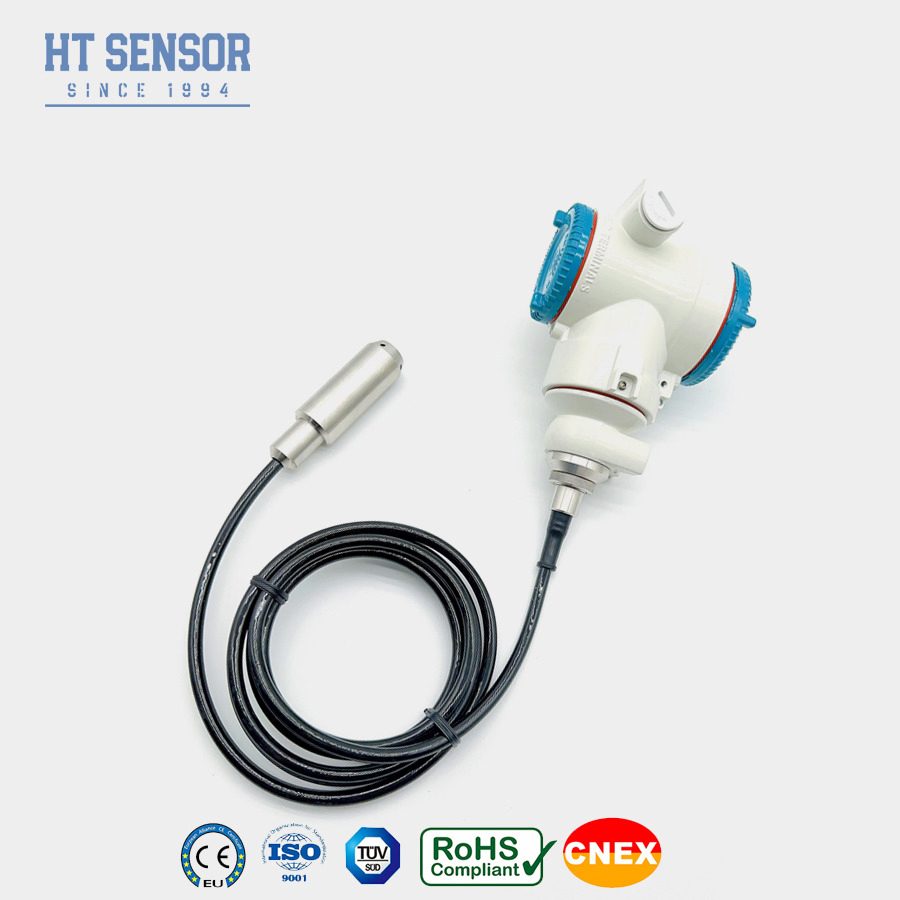

BH93420-III Wasserstandssensor

Der BH93420-III Wasserstandssensor nutzt einen hochpräzisen piezoresistiven Silizium-Drucksensor, um den statischen Druck direkt im Verhältnis zum Wasserstand zu messen. Dieser Druck wird durch Verstärkerschaltungen in ein Standardsignal umgewandelt, wodurch eine lineare Beziehung zwischen Ausgangssignal und Flüssigkeitsstand für eine präzise und genaue Wasserstandsmessung hergestellt wird.

Produktmerkmale

Getrennte Bauweise für einfache Verkabelung und Kalibrierung vor Ort
LED-Anzeige für klare Ablesungen
Explosionsgeschützt nach: ExiaIICT6
Hohe Schutzart: IP68
Kabeloptionen: PE, PU, PTFE

Anwendungen

Kompatibel mit 316LSS und nicht korrosiven Flüssigkeiten
Überwachung des Wasserstands in Abwasser-, Industrie- und kommunalen Wassersystemen, Wassertanks, Brunnen, Flüssen, Meerwasser und Seen
Überwachung des Füllstands von Diesel, Kraftstoff und anderen Öltanks

Leistungsparameter

Parameter	Spezifikation
Messbereich	0~1m…400mH2O
Druckart	Relativdruck, Absolutdruck, Überdruck
Überlast	≤ 2X Nennbereich
Genauigkeit bei 25ºC	±0,25% (typ.) ±0,5% (max.)
Wiederholgenauigkeit	±0,03% (typ.) ±0,05%FS (max.)
Hysterese	±0,03% (typ.) ±0,05%FS (max.)
Langzeitstabilität	±0,15%F.S/Jahr (max.)
Nullpunkt-Temperaturdrift	±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa)
Span-Temperaturdrift	±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa)
Kompensationstemperatur	0-50ºC (0-1m . 0-2m); 0-70ºC
Betriebstemperatur	-20~80ºC
Lagertemperatur	-30~100ºC
Vibration	10g,55Hz ~ 2kHz
Stoß	100g
Gehäusematerial	Gussaluminium, 1Cr18Ni9Ti
Membranmaterial	316L Edelstahl
Isolationswiderstand	>=100MΩ@100VDC
Explosionsschutz-Zertifizierung	ExiaIICT6
Schutzart	IP68
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~1,5Kg (ohne Kabel)
Kabelmaterial	Polyethylen-, Polyurethan-, PTFE-Kabel

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20mA	15~30VDC	2/3/4-Draht
RS485 Kommunikationsprotokoll		4-Draht

Aufbauzeichnung

Elektrischer Anschluss

Auswahlbeispiele

Bestellinformationen

Hinweise zur Bestellung

Stellen Sie die Kompatibilität des Messmediums mit den Produktkomponenten sicher
Geben Sie die Dichte des Messmediums an
Geben Sie Details für Anwendungen mit starken elektromagnetischen oder Hochfrequenzstörungen an
Installieren Sie Blitzschutzvorrichtungen und stellen Sie eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb sicher

Bestellleitfaden

Komponente	Code	Beschreibung
Produktserie	BH93420	Drucktransmitter
Messbereich		0~10m…400m
Stromversorgung	D1	24VDC
Stromversorgung	D2	5VDC
Stromversorgung	D3	Andere
Ausgangssignal	S1	4~20mADC
Ausgangssignal	S2	1~5VDC
Ausgangssignal	S3	0~5VDC
Ausgangssignal	S4	0~10mADC
Ausgangssignal	S5	0~20mADC
Ausgangssignal	S6	0~10VDC
Ausgangssignal	S7	0,5~4,5VDC
Ausgangssignal	S8	RS485
Druckart	G	Relativdruck
Druckart	A	Absolutdruck
Druckart	S	Überdruck
Material	01	304 Edelstahl
Material	02	316L Edelstahl
Kabelmaterial	C1	PE
Kabelmaterial	C2	PU

Häufig gestellte Fragen

F: Was sind die Merkmale Ihrer Drucksensorsensoren?

A: Hohe Präzision, Langlebigkeit und hervorragende Leistung. Anpassung möglich.

F: Kann ich spezielle Spezifikationen anpassen?

A: Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Services an.

F: Was ist Ihre Produktionskapazität?

A: Unsere Produktionsanlagen können bis zu 30.000 Drucksensorsensoren pro Monat produzieren, sodass wir in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktions- und Lieferplanung zu gewährleisten.

F: Was ist die typische Lieferzeit?

A: 5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

F: Wie werden die Produkte bepreist? Gibt es Rabatte?

A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

F: Was ist die Garantie für Ihre Produkte? Und der Kundendienst?

A: Unsere Garantiezeit beträgt 24 Monate nach dem Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten. Fernwartung über PC-Netzwerk ist jederzeit verfügbar.
