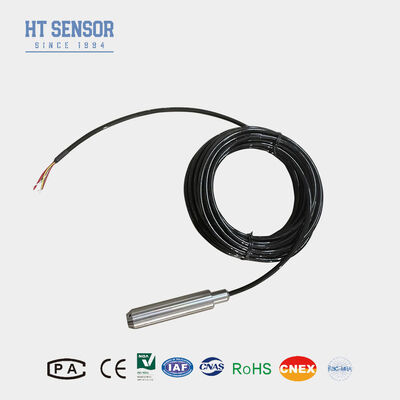

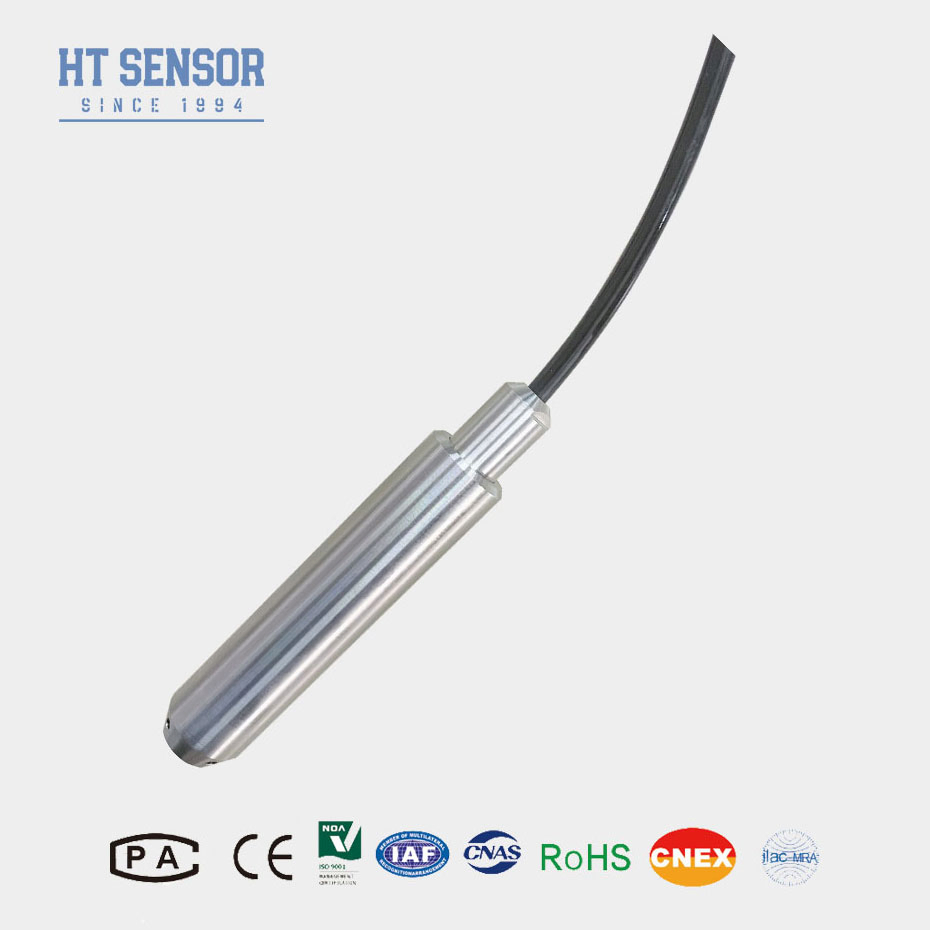

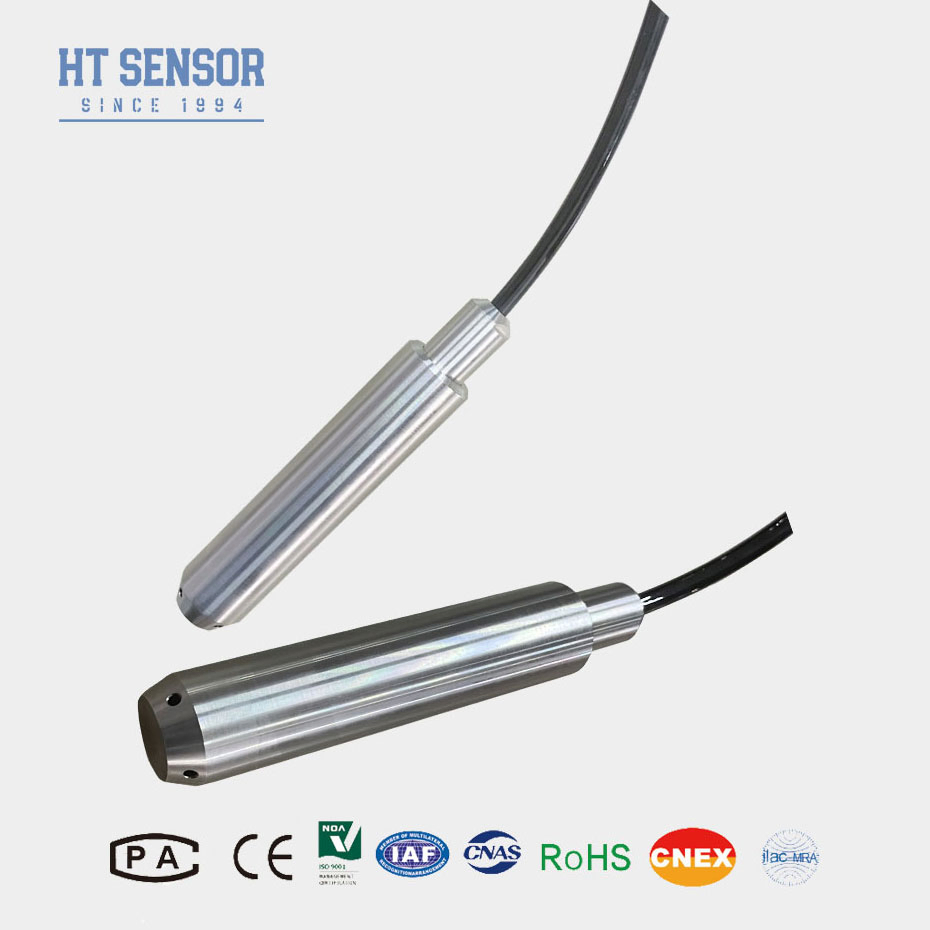

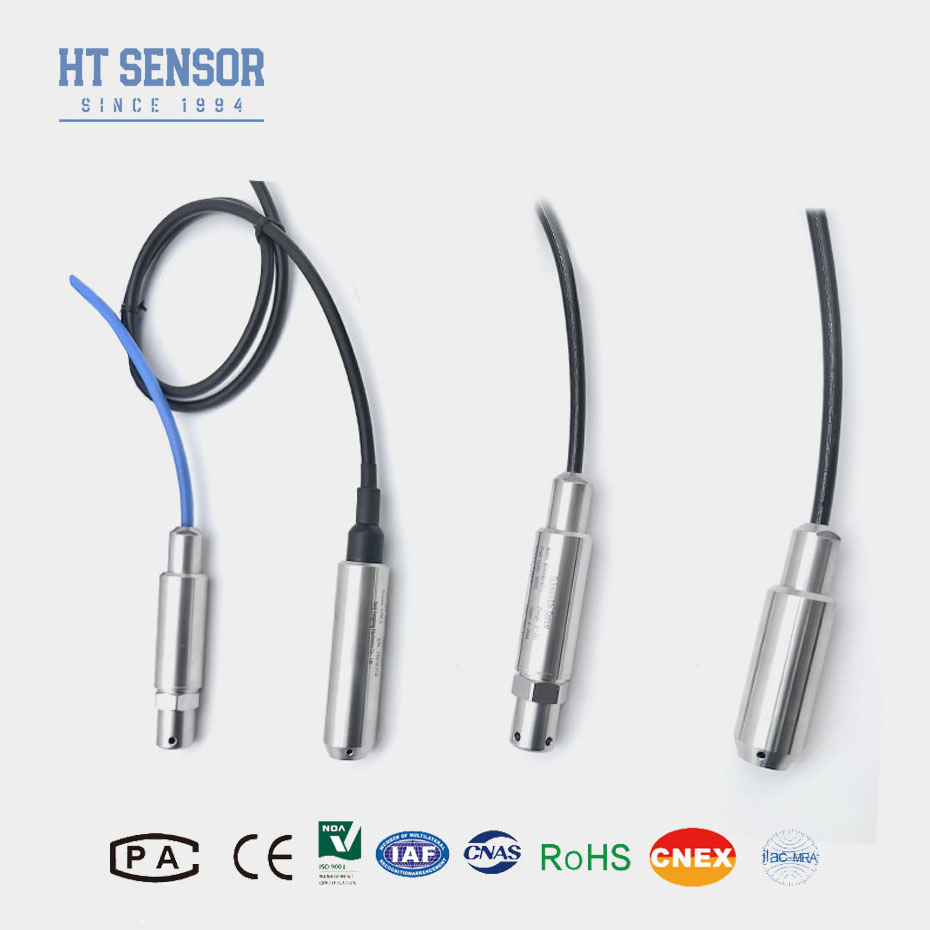

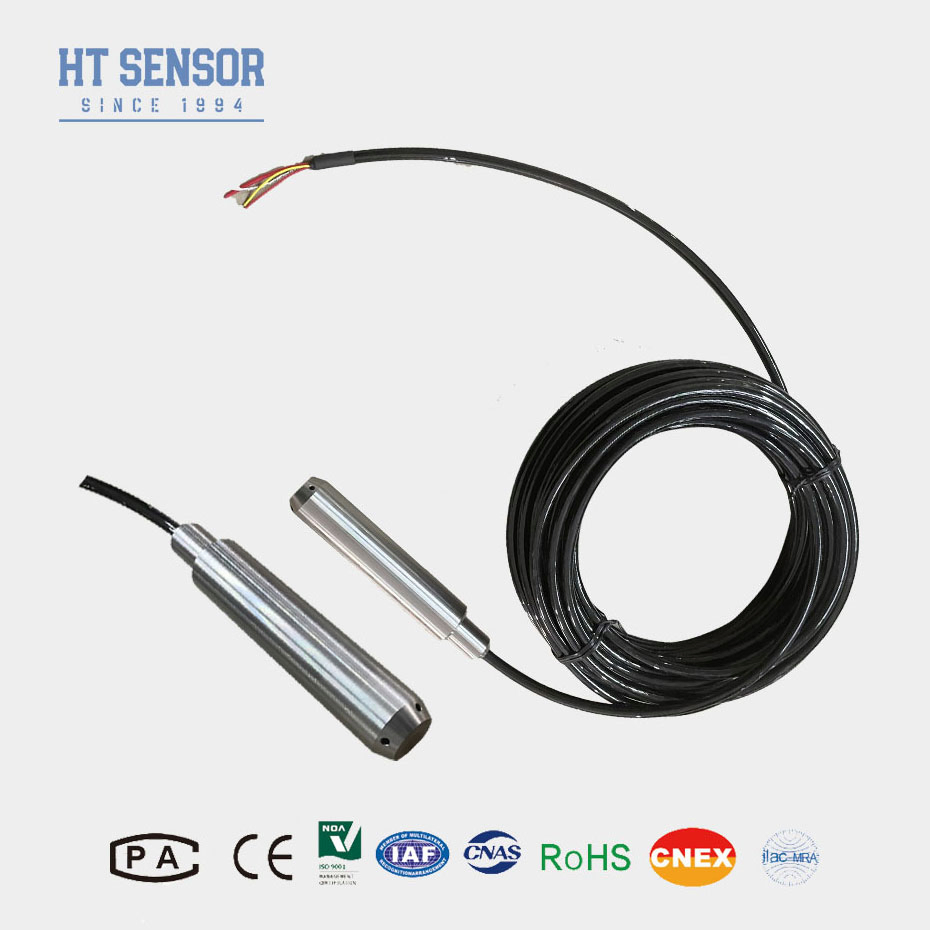

BH93420-I 316L Edelstahl IP68 Wasserdichter hydrostatischer Füllstandssensor mit 4-20mA Ausgang Druckwandler
Product Details
| Modell Nr.: | BH93420-I | Druckbereich: | Atmosphärendruck |
|---|---|---|---|
| Genauigkeitsgrad: | 0,5g | IP-Bewertung: | IP68 |
| Nettogewicht: | 0,3 kg | Membranmaterial: | Edelstahl 316L |
| Langfristige Stabilität: | +-0,2% F.S./Jahr | Betriebstemp.: | -20 ~ 80 ℃ |
| Außendurchmesser: | 27mm | Messbereich: | 0 ~ 10 m… 400 m |
| Überlastfähigkeit: | ≤ 2 x des Nennbereichs | Genauigkeit bei 25ºC: | ± 0,25% (Typ.) ± 0,5% (max.) |
| Wiederholbarkeit: | ± 0,03% (Typ.) ± 0,05% fs (max.) | Hysterese: | ± 0,03% (Typ.) ± 0,05% fs (max.) |
| Explosionssicherheit: | ExiaIICT6 | ||
| Hervorheben |
Hydrostatischer Füllstandstransmitter aus Edelstahl 316L,IP68 Wasserdichter Druckwandler,4-20mA Ausgang Flüssigkeitsstandsensor |
||
Product Description
- Vollgehäuse aus Edelstahl, geeignet für verschiedene Testumgebungen
- Tauchsonde zur einfachen Installation
- Vielfältige Ausgangssignaloptionen
- Explosionsschutzkennzeichnung: ExiaIICT6
- Hohe Schutzart: IP68
- PE- oder PU-Kabeloptionen
- Kompatibel mit 316LSS und nicht korrosiven Flüssigkeiten
- Überwachung von Wasserständen in Abwasser, Industrie- und Stadtgewässern, Wassertanks, Brunnen, Flüssen, Meerwasser und Seen
- Messung von Kraftstoffständen in Diesel- und Kraftstofftanks
| Messbereich | 0~10m…400m |
| Überlast | ≤ 2 X des Nennbereichs |
| Genauigkeit bei 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| Wiederholgenauigkeit | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Hysterese | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Langzeitstabilität | ±0.2%F.S/Jahr (Max.) |
| Nullpunkt-Temperaturdrift | ±1.5%F.S(Typ.) ±2%F.S (Max.) |
| Voller Skalen-Temperaturdrift | ±1.5%F.Sr(Typ.) ±2%F.S (Max.) |
| Kompensationstemperatur | 0-50ºC (0-1m. 0-2m ); 0-70ºC |
| Betriebstemperatur | -20~80ºC |
| Lagertemperatur | -30~100ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Gehäusematerial | 1Cr18Ni9Ti |
| Membranmaterial | 316L Edelstahl |
| Isolationswiderstand | >=100MΩ@100VDC |
| Explosionsschutzklasse | ExiaIICT6 |
| Schutzart | IP67, IP68 |
| O-Ring-Dichtung | Fluorkautschuk |
| Gewicht | ~0.3Kg (ohne Kabel) |
| Kabelmaterial | Polyethylen, Polyurethan |
| Ausgangssignal | Versorgungsspannung | Ausgangstyp |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 Draht |
| 0~10/20mA | 3 Draht | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 Kommunikationsprotokoll | 3.6~30V / Batterie | 4 Draht |
- Stellen Sie sicher, dass das gemessene Medium mit den Produktkomponenten kompatibel ist, die während der Auswahl in Kontakt kommen
- Geben Sie die Dichte des gemessenen Mediums an
- Geben Sie bei starken elektromagnetischen oder Hochfrequenzstörungen Details an und vermerken Sie dies bei der Bestellung
- Installieren Sie vor Ort Blitzschutzvorrichtungen und stellen Sie sicher, dass das Produkt und die Stromversorgung zuverlässig geerdet sind
| BH93420 | Code | Aufbauzeichnung | |
| I | Drucktransmitter | ||
| Messbereich | 0~10m…400m | ||
| Code | Stromversorgung | ||
| D1 | 24VDC | ||
| D2 | 5VDC | ||
| D3 | Andere | ||
| Code | Ausgangssignal | ||
| S1 | 4~20mADC | S5 | 0~20mADC |
| S2 | 1~5VDC | S6 | 0~10VDC |
| S3 | 0~5VDC | S7 | 0.5~4.5VDC |
| S4 | 0~10mADC | S8 | RS485 |
| Code | Druckart | ||
| G | Überdruck | ||
| A | Absolutdruck | ||
| S | Relativer Druck | ||
| Code | Material | ||
| 01 | 304 Edelstahl | ||
| 02 | 316L Edelstahl | ||
| Code | Kabelmaterial | ||
| C1 | PE | ||
| C2 | PU |
Product Highlights
Der hydrostatische Füllstandstransmitter BH93420-I bietet eine Genauigkeit von ±0,5 %, ist wasserdicht nach IP68 und explosionsgeschützt nach ExiaIICT6 zertifiziert. Die vollständig aus Edelstahl gefertigte Konstruktion gewährleistet Haltbarkeit in rauen Umgebungen. Anpassbare Ausgangssignale und OEM-Optionen verfügbar.
