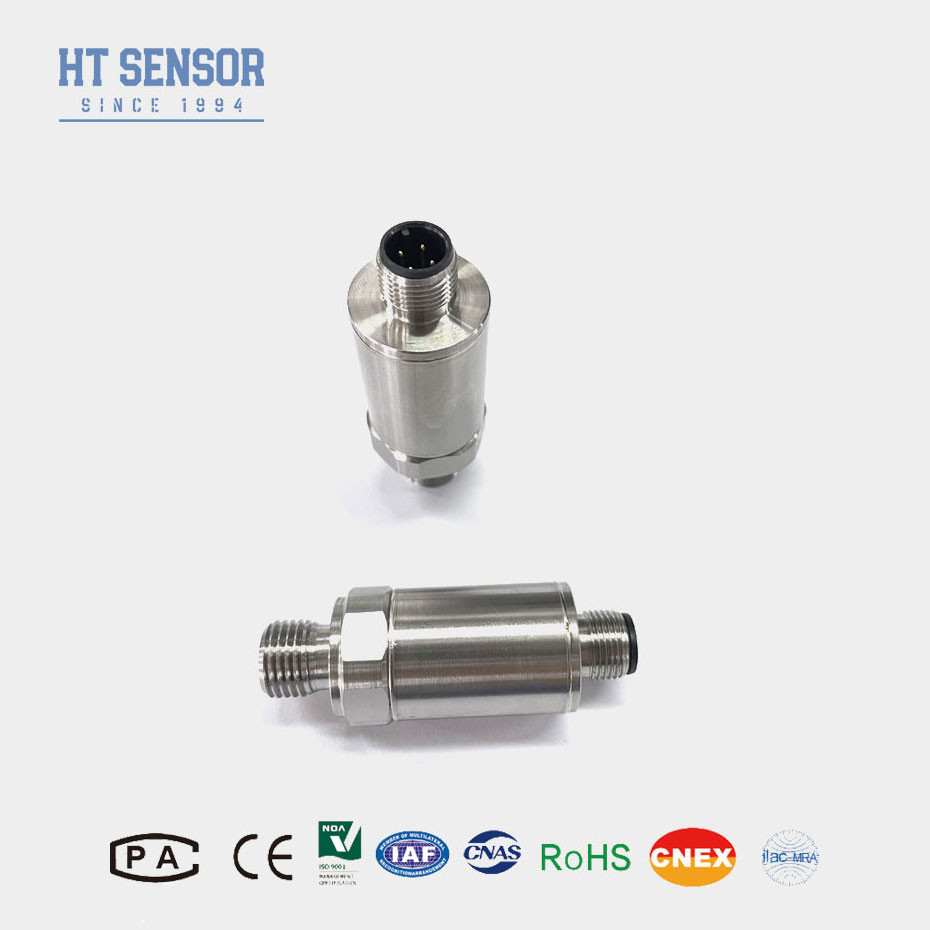

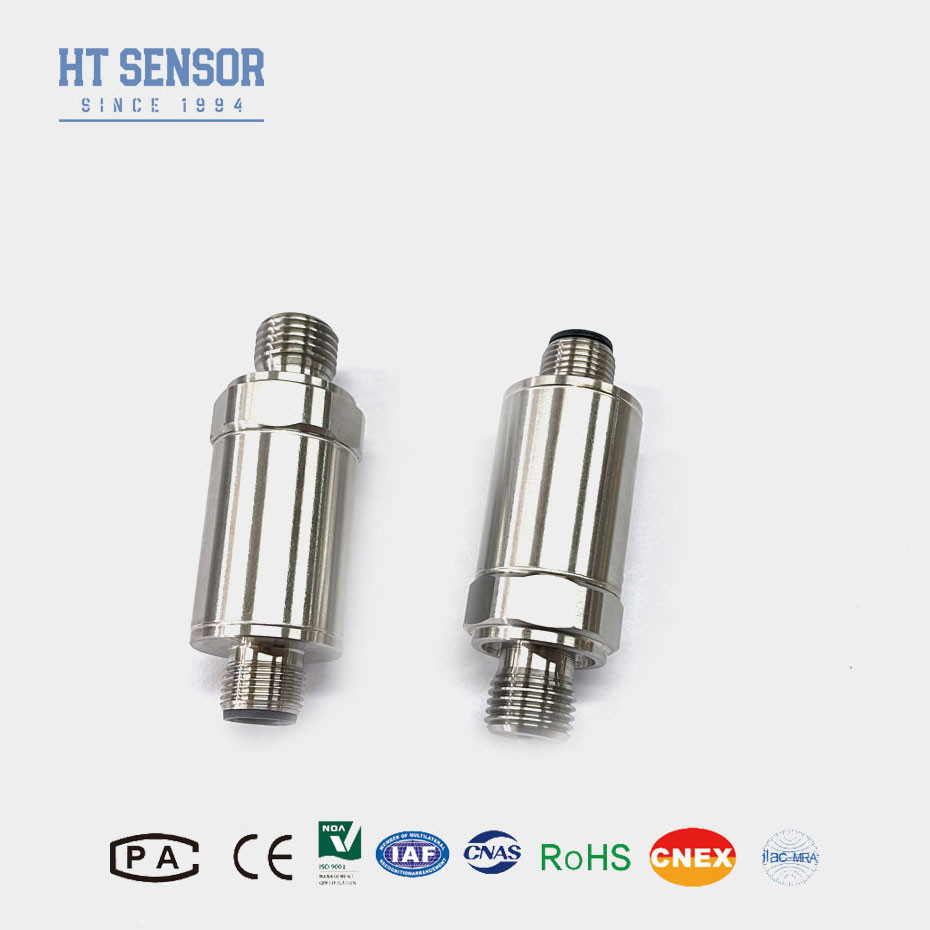

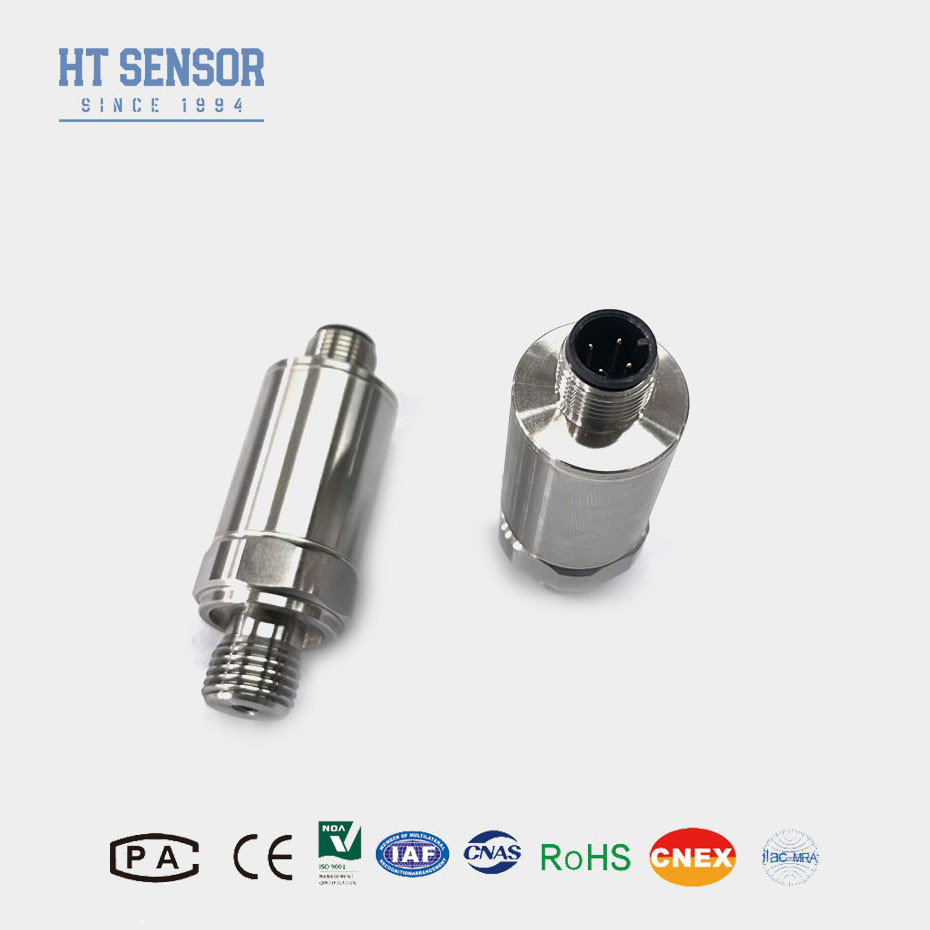

Der loose Siliziumdrucksender misst indirekt den gemessenen Druck, indem er die Verformung des Siliziumdiaphragmas misst und ihn in die entsprechende elektrische Signalleistung umwandelt.Aufgrund seiner Leichtigkeit, der leichte Drucktransmitter ist für mobile oder temporäre Anwendungen geeignet und an verschiedenen Orten einfach zu installieren und zu verwenden
Eigenschaften des Produkts:
1Weite Messbereiche, Edelstahlkonstruktion, unterschiedliche Druckschnittstellen
2. IP65-Schutznummer Edelstahlkonstruktion
3. Null- und Vollmaßstabverstellbar
4. hohe Präzision, alle Edelstahlstruktur
Anwendungen:
1- Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
2. in der Schifffahrt und Luftfahrt eingesetzt
3. in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie verwendet
4. in hydraulischen und pneumatischen Steuerungssystemen verwendet
|
Leistungsparameter:
|
| Messbereich |
0 kPa ~ 10 kPa...20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 1 ist die Prüfung der Einhaltung der Vorschriften des Anhangs II Nummer 2 zu überprüfen. |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 0,5% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse ausmachen. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind. |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Widerstand gegen Isolierung |
100MΩ 100VDC |
| Explosionssicherheit |
Ex db IIC T6 Gb |
| Schutzbewertung |
IP65 |
| O-Ring Siegel |
mit einer Breite von nicht mehr als 15 mm |
| Gewicht |
~ 0,05 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
Auswahlbeispiele:
1Messbereich: Der erforderliche Messbereich für den Druck, d. h. die zu messenden Mindest- und Höchstdruckwerte, ist zu bestimmen.Stellen Sie sicher, dass der Messbereich des ausgewählten diffusen Siliziumdrucktransmitters den Anforderungen der Anwendung entspricht..
2. Ausgangssignaltyp: Bestimmt den gewünschten Ausgangssignaltyp, z. B. ein Analogsignal (z. B. 4-20mA oder 0-10V) oder ein digitales Signal (z. B. RS485 oder Modbus).Stellen Sie sicher, dass der Ausgangssignaltyp des von Ihnen gewählten Senders mit Ihrem Steuerungssystem oder Gerät kompatibel ist.
3. Genauigkeitsanforderungen: Bestimmung der erforderlichen Druckmessgenauigkeit.Wählen Sie den diffusen Silizium-Drucktransmitter aus, der Ihren Anforderungen entspricht.
4Temperaturbereich: Berücksichtigen Sie den Temperaturbereich der Anwendungsumgebung, um sicherzustellen, dass der ausgewählte Sender in diesem Temperaturbereich ordnungsgemäß funktionieren kann.
5. Medienkompatibilität: Verständnis für die Eigenschaften des zu messenden Mediums, z. B. Flüssigkeit oder Gas, und Sicherstellung, dass der ausgewählte diffuse Siliziumdrucktransmitter mit diesem Medium kompatibel ist.
6. Montagemethode: Bestimmen Sie die Montagemethode des Senders, z. B. Flanschmontage, Gewindemontage oder andere Methoden. Stellen Sie sicher, dass der von Ihnen gewählte Sender Ihren Installationsanforderungen entspricht.
7. Schutz: Berücksichtigen Sie die Anforderungen an die Schutzniveaus der Anwendungsumgebung, wie z. B. wasserdichte und explosionssichere Niveaus.Wählen Sie einen diffusen Siliziumdrucktransmitter aus, der den Anforderungen entspricht.
8. Zertifizierung und Normen: Finden Sie heraus, ob der ausgewählte Sender den einschlägigen Zertifizierungs- und Standardanforderungen wie CE-Zertifizierung, RoHS-Richtlinie usw. entspricht.
9. Lieferantenwahl: Wählen Sie einen zuverlässigen Lieferanten mit einem guten Ruf und einem zuverlässigen Kundendienst aus, um die Produktqualität und den Kundendienst zu gewährleisten
| Bestellführer: |
| BP15X |
Analogdrucktransmitter |
| |
Code |
Entwurf des Baus |
| 5 |
Packard-Stecker |
6 |
Versiegeltes Direkt-Ausgangskabel 1,5 Meter |
| 7 |
Mini-Hirschmann-Anschluss |
8 |
Großer Hirschmann-Anschluss |
| |
Messbereich |
0 kPa ~ 10 kPa...20 MPa |
(0-X) Kpa
oder MPa |
X: Anzeigt den tatsächlichen Messbereich |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere (Flanke) |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel versiegelte Steckdose 1,5 m |
| B4 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
