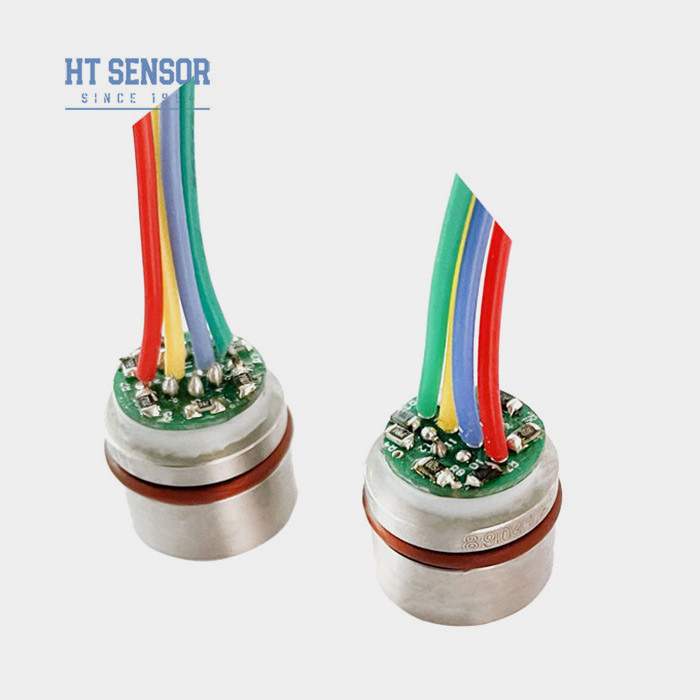

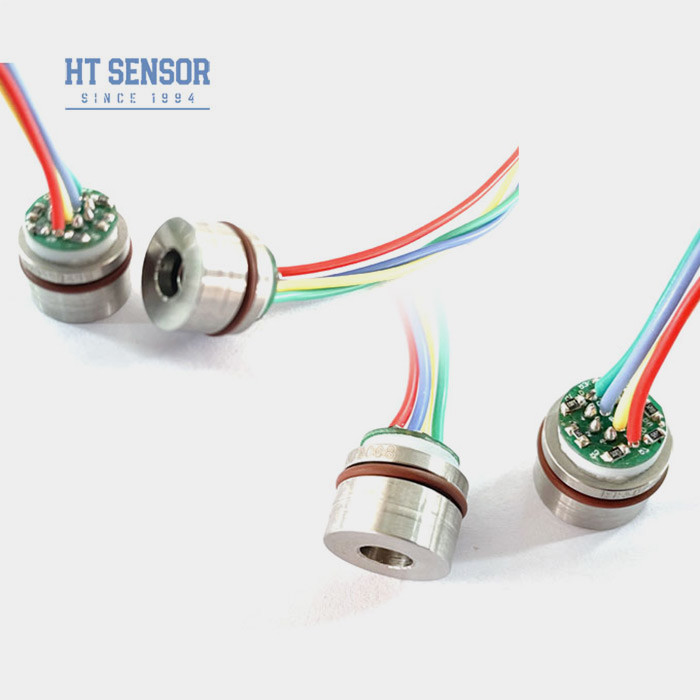

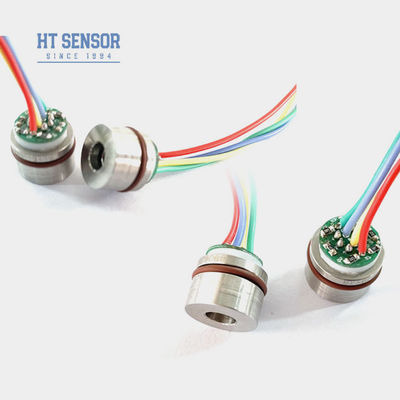

HT15V PiezoresistiveSiliziumDrucksensor
Einführung eines 15mm-Siliziumdrucksensors:
HT15V ist ein kreisförmiger piezoresistiver Drucksensor mit einer konstanten Spannungsversorgung und einer Ausgangssteuerung von 10mv/V.Es verwendet die piezoresistive Wirkung von diffusem Silizium, um den Flüssigkeits- und Gasdruck genau zu messen.HT15V Siliziumdrucksensor ist nur 15 mm im Durchmesser, gehört zum exquisiten Drucksensor.Unsere Firma kann auch spezielle Anpassung auf der Grundlage der Bedürfnisse der Benutzer, wie Drucksensoren aller geschweißten Strukturen, breite Temperaturkompensation, hohe Zuverlässigkeit, Stoß- und Vibrationssensoren, insbesondere für Waffen und Ausrüstung der nationalen Verteidigung.
Produktmerkmalemit einem Druckmessgerät aus Silizium von 15 mm:
- Verwendet fortschrittliche Technologie und ist in einem 316L-Edelstahl gepacktWohnung
- Breiter Messbereich 0~350KPa~60MpaS
- Hohe Zuverlässigkeit und hervorragende Stabilität
- Konstante Spannungsversorgung
Anwendungenmit einem Druckmessgerät aus Silizium von 15 mm:
- geeignet zur Messung des nicht korrosiven Gas- und Flüssigkeitsdrucks mit 316LKompatibilität mit Edelstahl
- Kompaktes Design, ideal für Anwendungen mit begrenztem Raum
- Verwendung in Prozesssteuerungssystemen zur Überwachung und Steuerung des Drucks
- Häufig in Kühlsystemen und Luftkompressoren zur Druckmessung verwendet
Elektrische Leistungmit einem Druckmessgerät aus Silizium von 15 mm:
- Stromversorgung: ≤10VDC
- Ausgangsspannung für den allgemeinen Modus: 50% des Eingangs (typisch)
- Eintrittsimpedanz:4KΩ~20KΩ
- Ausgangsimpedanz:2.5KΩ~6KΩ
- Elektrische Verbindung: 100 mm Hochtemperaturdraht, Bandkabel
| Leistungsparametermit einem Druckmessgerät aus Silizium von 15 mm: |
| Messbereich |
Abmessung ((G) |
350 KPa, 1000 KPa, 2000 Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze |
| |
Typ |
Maximal |
Einheit |
| Nichtlinearität |
±0.15 |
±0.3 |
% F.S. |
| Wiederholbarkeit |
0.05 |
0.1 |
% F.S. |
| Hysterese |
0.05 |
0.1 |
% F.S. |
| Null Offset-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Vollständige Ausgabe |
100 ± 1 |
100 ± 2 |
mV |
|
| Nullverschiebungstemp. |
±0.8 |
±2 |
% F.S. |
|
| Vollständige Temperatur. |
±0.8 |
±2 |
% F.S. |
|
| Kompensierte Temp. |
0 bis 70 |
oC |
|
| Betriebstemperatur |
- 20 bis 80 |
oC |
|
| Speichertemperatur |
-40 bis 125 |
oC |
|
| Zulässige Überlastung |
Nehmen Sie den kleineren Wert zwischen 3 mal der vollen Skala oder 80MPa |
|
|
| Ausbruchdruck |
5x die volle Skala |
|
|
| Langfristige Stabilität |
0.2 % |
F.S./Jahr |
|
| Material der Zwerchfläche |
316L |
|
|
| Widerstand gegen Isolierung |
≥ 200MΩ 100VDC |
|
|
| Vibrationen |
Keine Veränderung unter Bedingungen von 10 gRMS, 20 Hz bis 2000 Hz |
|
|
| Schock |
100 g, 11 ms |
|
|
| Reaktionszeit |
≤ 1 ms |
|
|
| O-Ring Siegel |
mit einer Breite von nicht mehr als 30 mm |
|
|
| Füllmittel |
Silikonöl |
|
|
| Gewicht |
~ 20 g |
|
|
| Die Parameter werden unter folgenden Bedingungen geprüft: 10V @ 25oC |
|

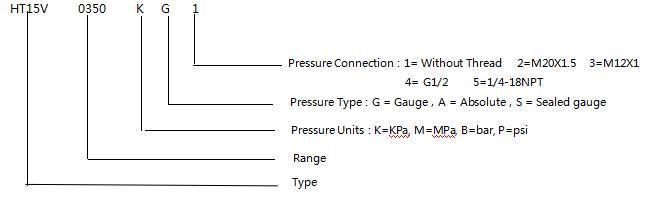

| Entwurf des Baus |

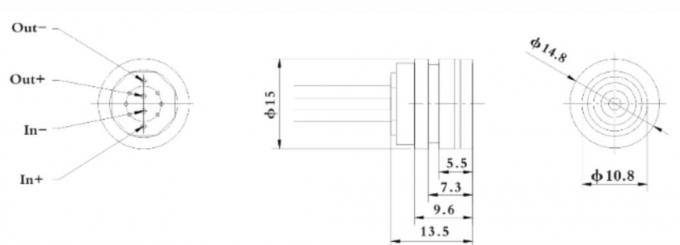

| Abmessung |
 |

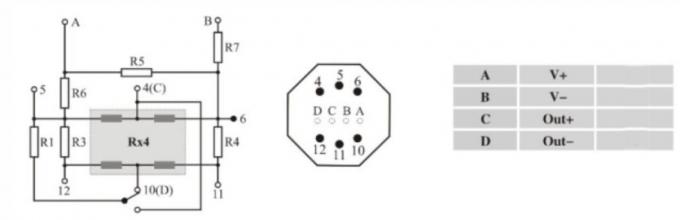

| Elektroanbindung und Ausgleich |
|
1. bei der Montage auf die Größe der Kernhülle und den Sender achten, um die Luftdichte zu erreichen
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist und gleichmäßig Druck ausgeübt wird, um Verstopfung oder Beschädigung der Ausgleichsplatte zu vermeiden.
3Wenn das Prüfmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit der Hand oder mit einem scharfen Gegenstand zu drücken, um Verformungen oder Punktionen des Diaphragmas und Schäden am Kern zu vermeiden.
5. den Druckdurchgang der Abdruckkammer des Drucksensors offen für die Atmosphäre halten, um Wasser zu verhindern,Wasserdampf oder ätzende Medien, die in die Abdruckkammer des Messdruckkerns gelangen.
6. Wenn es einen Wechselspinn gibt, bitte nach dem Etikett auf dem eigentlichen Leiter zur Referenz.
