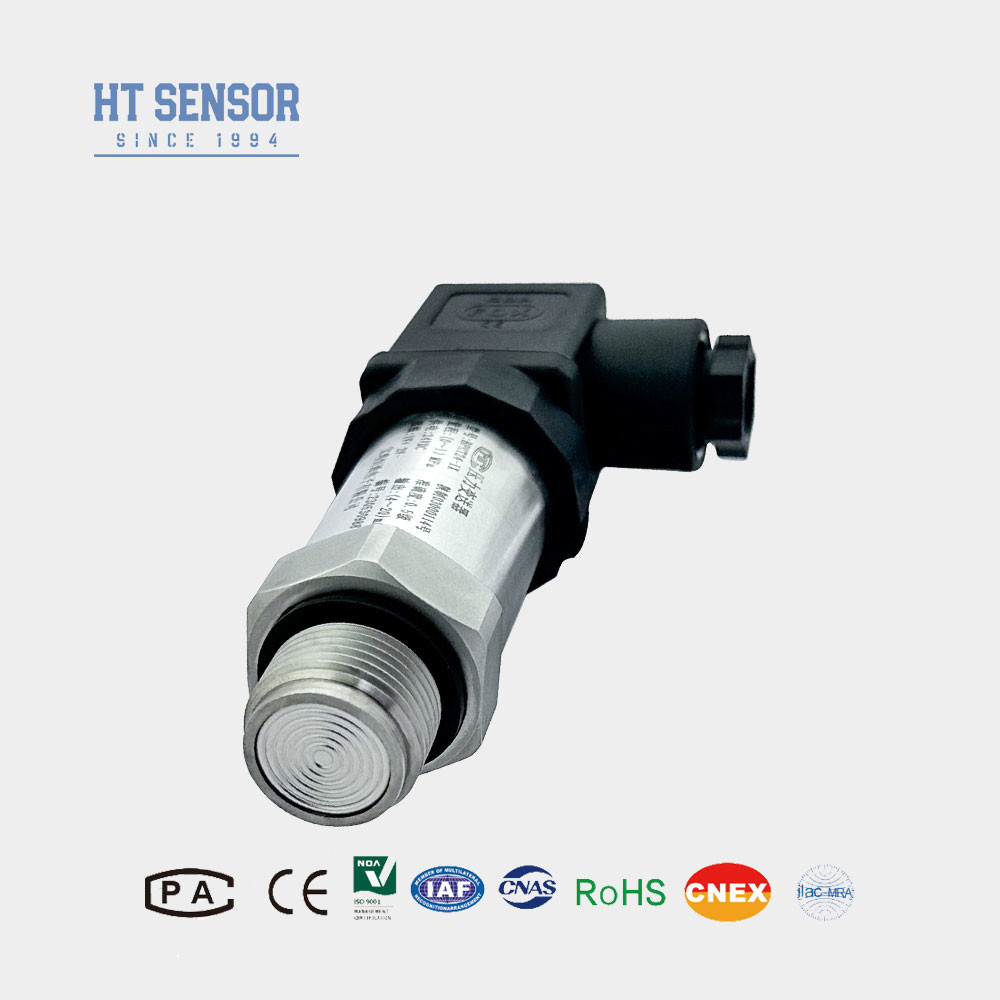

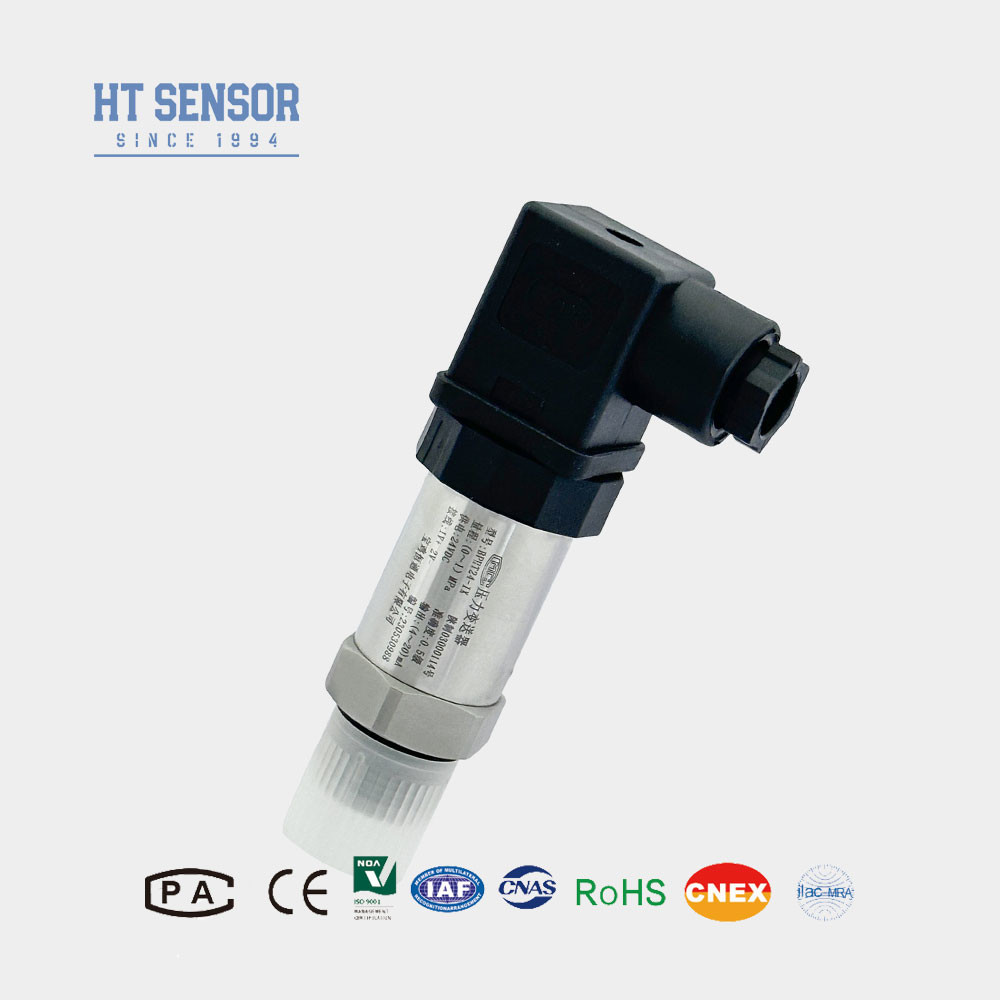

BPHT24Flush-Diaphragma-Druckmessgerät
Einführung eines Drucksensors mit Spülzelle:
BPHT24 Messelement und Gehäuse: Der BPHT24-Drucksensor-Sender verwendet als Messelement den mit Diaphragma aus Silizium isolierten Ölkern der HT-Serie.Alle Komponenten sind in einem Edelstahlgehäuse untergebracht., das das Sensorsignal in den vom Kunden benötigten Standard-Ausgangsstrom oder -Spannung umwandelt.
Produktmerkmalemit einem Druckmessgerät mit Spülzelle,:
1Verschiedene Druckschnittstellenoptionen.
2.entworfen für hygienische Anwendungen, um mittlere Vergrößerung zu verhindern.
3Hohe Genauigkeit mit einer vollständig rostfreien Stahlstruktur.
4- Einfach zu reinigen.
Anwendungenmit einem Druckmessgerät mit Spülzelle,:
1. geeignet für die Messung nicht korrosiver Gase und Flüssigkeiten mit 316L.
2Ideal für Umweltschutz und chemische Industrie.
3. in der Marine- und Luftfahrtindustrie eingesetzt.
4. Gut geeignet für den Einsatz in der medizinischen, biopharmazeutischen und Lebensmittelhygieneindustrie.
| Leistungsparametermit einem Druckmessgerät mit Spülzelle |
| Messbereich |
0~35 Kpa...~20 MPa |
| Druckart |
Messdruck, absoluter Druck, versiegelter Druck |
| Überlastung |
≤ 1,5-fache des Nennbereichs |
| Genauigkeit @ 25oC |
±0,25% (typisch) ±0,5% (maximal) |
| Wiederholbarkeit und Hysterese |
0.02% F.S. (Typ) 0.05% F.S. (Max.) |
| Langfristige Stabilität |
Der Wert der in Anhang I der Verordnung (EU) Nr. 1308/2013 aufgeführten Erzeugnisse darf nicht überschritten werden, sofern die in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse nicht mehr als 50% der Gesamtmenge der in Anhang I der Verordnung (EU) Nr. 1370/2013 aufgeführten Erzeugnisse enthalten. |
| Temperaturverschiebung zum Nullpunkt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Temperaturverschiebung in voller Skala |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit |
| Frequenzreaktion |
2.4Khz |
| Kompensationstemperatur |
0-70oC ((≤10mpa, anpassbar) |
| Betriebstemperatur |
-20 °C bis 80 °C |
| Speichertemperatur |
-40 °C bis 120 °C |
| Vibrationen |
10g,55Hz ~ 2kHz |
| Wohnmaterial |
304,316L |
| Material der Zwerchfläche |
316L |
| Isolierwiderstand |
100MΩ 100VDC |
| Schutzbewertung |
IP65 |
| Gewicht |
~ 0,25 kg |
| Ausgangssignal |
Versorgungsspannung |
Ausgabeart |
| 4 bis 20 mA |
12 bis 30 VDC |
2/3/4 Draht |
| 0~10/20mA |
3 Draht |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 bis 4,5 V |
5VDC |
| RS485-Kommunikationsprotokoll |
3.6 ~ 30 V / Batterie |
4 Draht |
1Bei der Auswahl eines Produkts vergewissern Sie sich, dass das Prüfmedium mit dem Kontaktteil des Produkts kompatibel ist.
2Bei der Bestellung ist zu beachten, dass explosionssichere Produkte kein digitales Display enthalten.
3Bei der Bestellung eines Senders mit LCD- oder LED-Displaykopf sollte die Stromversorgung des Senders nicht niedriger als 20VDC sein.
4. Um den zuverlässigen Betrieb des Produkts zu gewährleisten,Es wird empfohlen, dass die Benutzer Blitzschutzvorrichtungen vor Ort installieren und sicherstellen, dass das Produkt und die Stromversorgung zuverlässig geerdet sind..
5.Das Kabel ist nicht standardmäßig mit Kabel versehen.Wenn Sie ein Kabel benötigen, gibt es drei Materialien zur Auswahl.Wenn keine spezifischen Anweisungen gegeben sind, können Sie das Kabel mit einem anderen Material verbinden.Polyethylenkabelmaterialien werden standardmäßig verwendetWenn verschiedene Kabelmaterialien erforderlich sind, geben Sie dies bitte in Ihrem Bestellformular an.
6.Im Falle von besonderen Anforderungen wie starke Schwingungen, sofortiger Aufprall, starke elektromagnetische oder Radiofrequenzstörungen, informieren Sie uns bitte und geben Sie dies in Ihrer Bestellung an.
| Bestellleitfadenmit einem Druckmessgerät mit Spülzelle, |
| BPHT24 |
Drucktransmitter |
| |
Code |
Entwurf des Baus |
| IX. |
Anzeige Drucktransmitter |
IIC/III |
Industrielle allgemeine/ Anzeigendrucktransmitter |
| T |
Hochtemperaturbeständige Drucktransmitter |
|
|
| |
Messbereich |
0~35 Kpa...~20 MPa |
| (0-X) Kpa oder MPa |
X: Zeigt den tatsächlichen Messbereich an |
| |
Code |
Stromversorgung |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Andere |
| |
Code |
Ausgangssignal |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Code |
Druckverbindung |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Andere |
| |
Code |
Elektrische Verbindung |
| B1 |
Hirschmann |
| B2 |
PG7 Stecker |
| B3 |
Versiegelte Kabel-Ausgabe |
| B4 |
2088 Gewerbliche Gehäuse |
| B5 |
2088 Industriehülle mit Anzeige |
| B6 |
Andere |
| |
Code |
Druckart |
| G |
Messdruck |
| Eine |
Absoluter Druck |
| S |
Versiegelter Referenzdruck |
Häufige Fragen:
1F: Was sind die Eigenschaften Ihrer Drucksensor-Sender?
A: Unsere Drucksensor-Sender zeichnen sich durch hohe Präzision, Langlebigkeit und hervorragende Leistung aus.
2. F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte anhand unserer OEM- und ODM-Dienstleistungen an spezifische Bedürfnisse anpassen.
3F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten haben die Fähigkeit, bis zu 30.000 Drucksensor-Sender pro Monat zu produzieren, so dass wir große Aufträge erfüllen können.Es empfiehlt sich, sich im Voraus mit unserem Vertriebs-Team in Verbindung zu setzen, um eine reibungslose Produktion und Lieferung zu planen..
4. F: Wie ist die typische Lieferzeit?
A: Standardmodelle haben in der Regel eine Lieferzeit von 5 bis 8 Werktagen, während kundenspezifische Produkte variieren können.
5F: Wie sind die Preise der Produkte?
A: Wir bieten wettbewerbsfähige Preise mit Ermäßigungen für Großbestellungen oder langfristige Partnerschaften.
6. F: Was ist die Garantie Ihrer Produkte? Und Kundendienst?
A: Unsere Produkte sind ab Versanddatum mit einer 24-monatigen Garantie ausgestattet, und unser Kundendienst gewährleistet innerhalb von 24 Stunden eine schnelle Antwort sowie Fernunterricht über das PC-Netzwerk.
