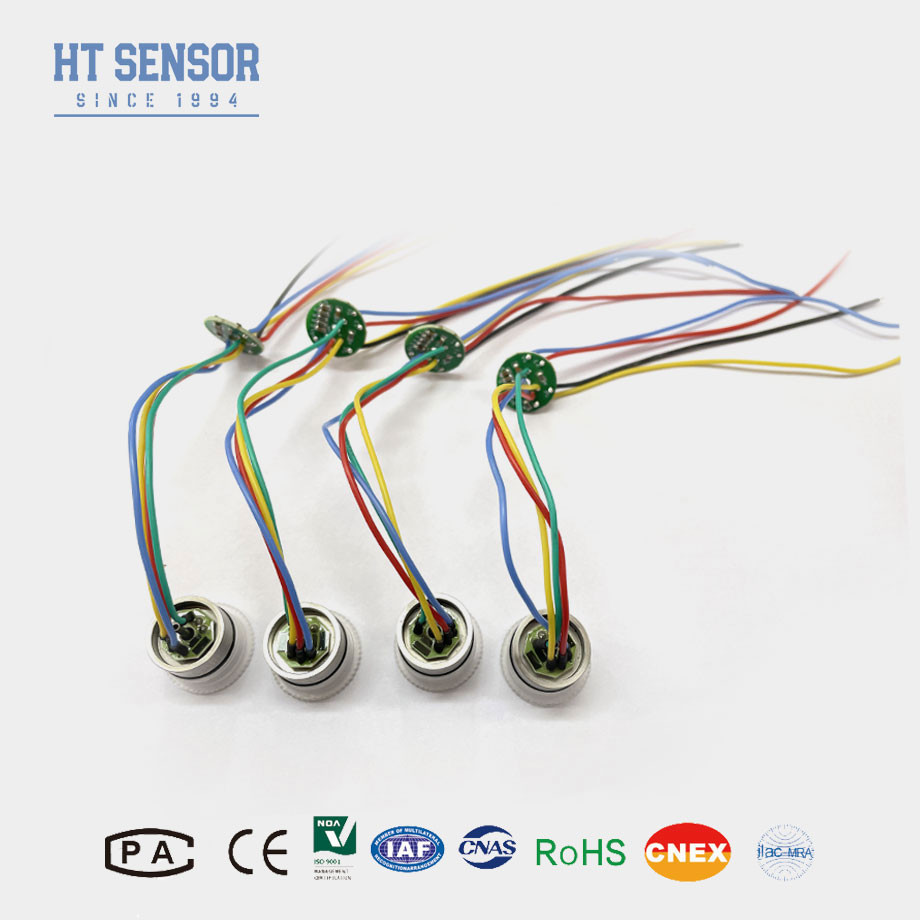

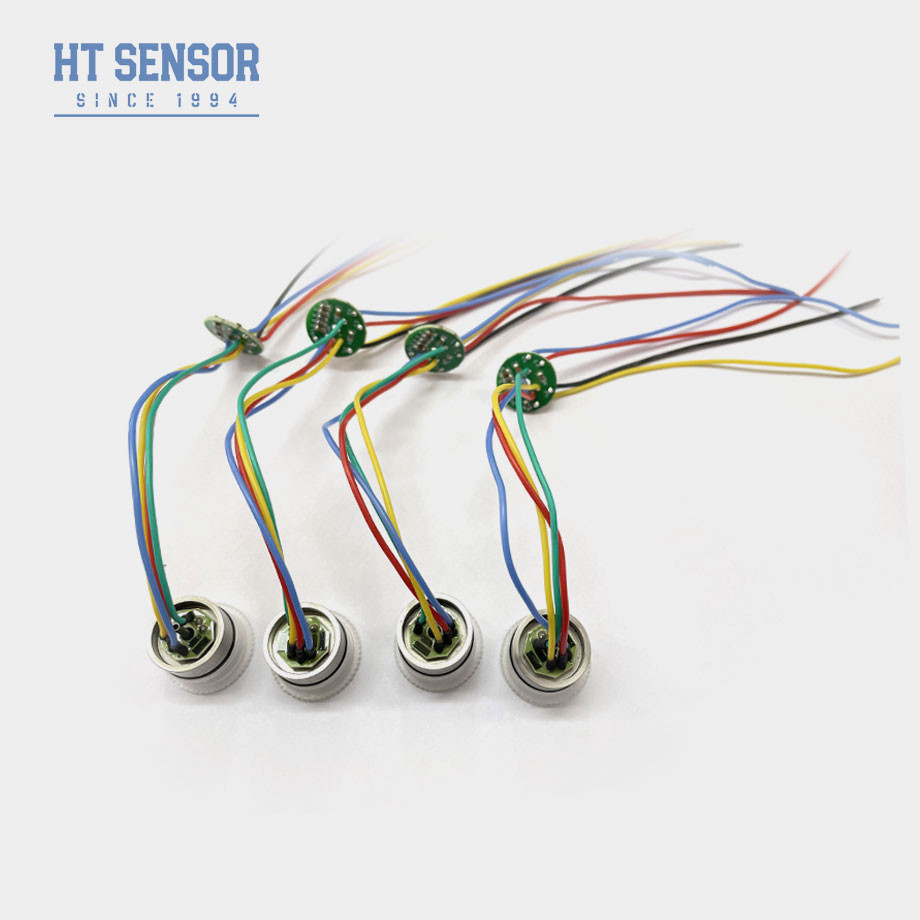

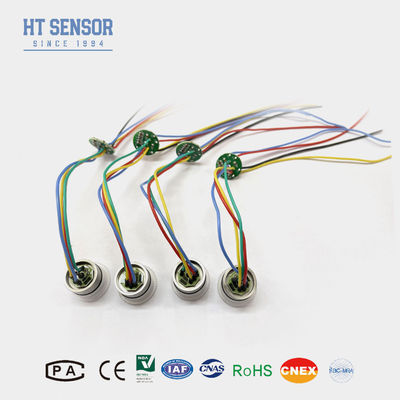

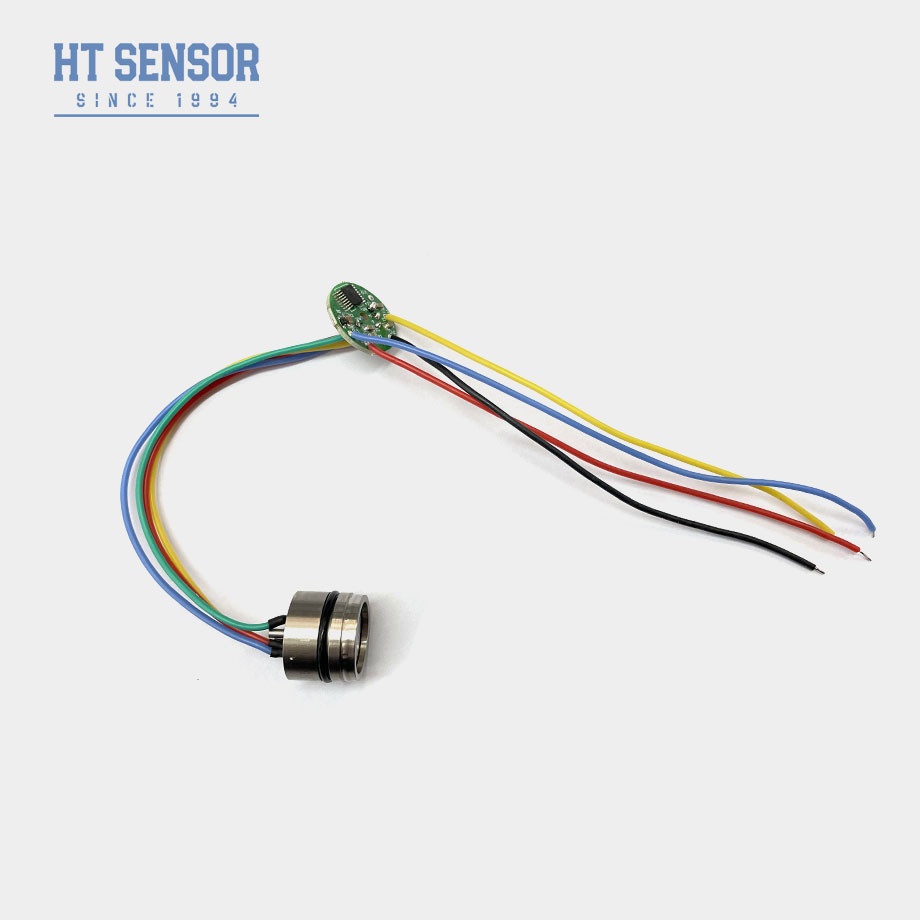

19 mm diffuser Siliziumdrucksensor Piezoresistiver Drucksensor
Einführung eines Siliziumdrucksensors:
HT19 piezoresistiver Siliziumdrucksensor, der Hauptbestandteil ist ein hochstabiles diffuses Silizium-Sensorelement.Es ist ein Halbleiter-basiertes Gerät, das mechanischen Druck in ein elektrisches Signal umwandelt, indem es die piezoresistive Wirkung in Silizium nutztEs wird aufgrund seiner hohen Empfindlichkeit, Miniaturisierungspotenzial und Kosteneffizienz in Industrie-, Automobil-, Medizin- und Verbraucheranwendungen weit verbreitet.
ProduktmerkmaleSilikondruckmessgerät:
- Hohe Empfindlichkeit: Erkennt winzige Druckveränderungen (z. B. < 1 mbar).
- Lineare Leistung: Gut charakterisierte Reaktion auf Druckschwankungen.
- Kompakte Größe: Die MEMS-Technologie ermöglicht die Integration in kleine Systeme.
Anwendungen mit einem Druckmessgerät aus Silizium:
Industrie: Prozesssteuerung, Klimaanlagen.
Automobilindustrie: Reifendrucküberwachung (TPMS), Messung der Motorenversorgung.
Blutdruckmessgeräte, Beatmungsgeräte.
Verbraucherelektronik: Höhenmesser in Smartphones, Wearables.
Elektrische Daten des Silizium-Drucksensors
Versorgung:1.5mADC Eingangsimpedanz:3KΩ~6KΩ
Ausgangsimpedanz:2.5KΩ~6KΩ Dämmungswiderstand:≥100MΩ/50VDC
Isolierspannung: 500 VAC zwischen Gehäuse und elektrischer Verbindung wird keine Beschädigung verursachen
Mittelkompatibel: Flüssigkeits- und Gaskompatibel mit 316L-Edelstahl
Leistungsspezifikation des Silizium-Drucksensors
| Parameter |
Die Messung ist in der Tabelle 1 nachstehend beschrieben.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typisch |
Max, du bist ein guter Mann. |
Einheiten |
| Druck Nichtlinearität |
±0.15
|
±0.3 |
% F.S. |
| Druckwiederholbarkeit und Hysterese |
0.02 |
0.05 |
% F.S. |
| Null-Ausgabe |
0 ± 1 |
0 ± 2 |
mV |
| Span-Ausgabe |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperaturfehler-Null |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Temperaturfehlerbereich |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
±0.5 |
± 1 |
% F.S. |
| Beweisdruck |
3X Nennbereich oder 120 MPa, je nachdem, welcher Wert geringer ist |
- Ich weiß nicht. |
| Betriebstemperaturbereich |
- 20 bis 80 |
°C |
| Kompensationstemperaturbereich |
0~70, 0~50 ((Bereich≤20KPa) |
°C |
| Speichertemperaturbereich |
-40 bis 125 |
°C |
Anmerkung:Oberste Parameter unter Bedingungen:Versorgung: 1,5 mA Temperatur: 25°C
Abmessung
Anmerkung:
1. Achten Sie auf die Passform zwischen der Kerngröße und dem Sendergehäuse während der Montage, um die erforderliche Luftdichte zu erreichen
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
