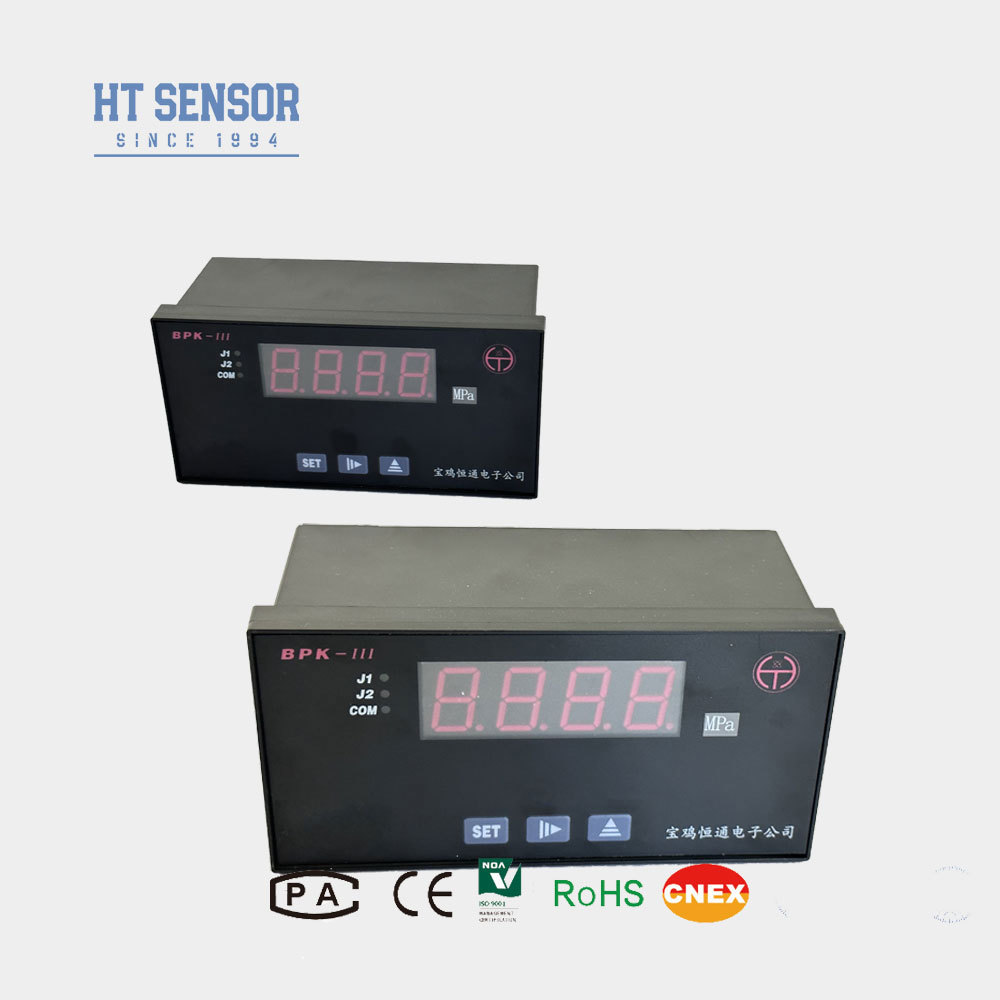

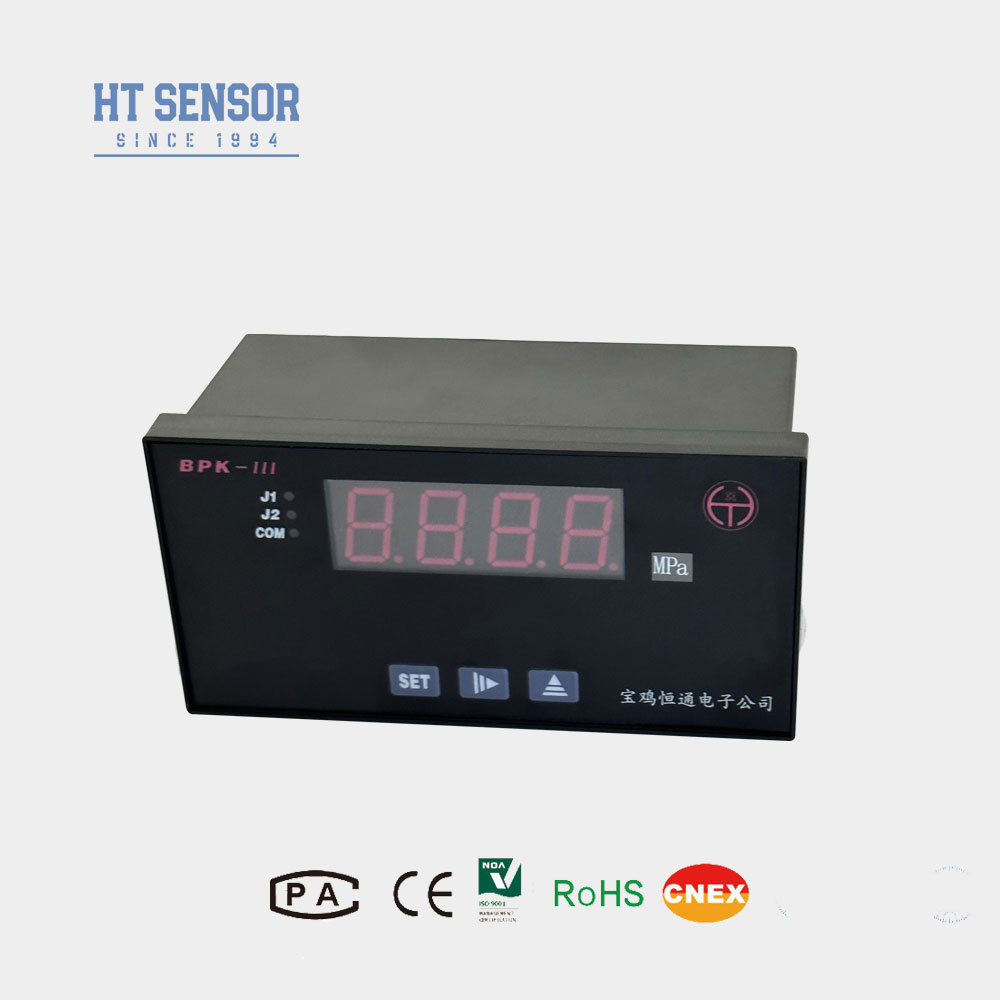

BPK-III Mehrfach-Eingangsdruck-Anzeigegerät Temperaturmessgerät Schalter
BPK-III Mehrfach-Eingangsdruckmessgerät Temperaturmessgerät
BPK-IIIN-Druckmessgerät/Schalter
Produktübersicht
Die Controller der BPK-IIIN-Serie verfügen über Anzeige-, Steuerungs- und Übertragungsfunktionen und wurden in verschiedenen automatischen Steuerungsanwendungen eingesetzt.
Wesentliche Merkmale
- Mehrere verfügbare RTD-, Thermoelement- oder Standard-Eingangssignaloptionen
- Kalibrierung des Anzeigebereichs für nichtlineare Signale und Einstellbarkeit für lineare Signale
- Isolierte Übertragungsleistung mit 12-Bit-Auflösung und einstellbarem Bereich
- Zwei Relais-Ausgänge, konfigurierbar für Alarmtyp "hoch/niedrig", "hoch/hoch-hoch" oder "niedrig/niedrig-niedrig"
Technische Spezifikation
Energie und Umwelt
- Anschlussspannung: 220VAC / 24VDC (± 10%)
- Umgebungstemperatur: 0~50°C
- Relative Luftfeuchtigkeit: ≤85% in nicht korrosiver Gasumgebung
Eingangssignalparameter
| Eingangssignalcode |
Eingangssignal |
Anzeigenbereich |
Entschließung |
Präzision |
Eingangsimpedanz |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100K. |
| 01 | R TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100K. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100K. |
| 04 | B TC | 350 bis 1800°C | 1°C | 00,2% | 100K. |
| 05 | S TC | 0~1600°C | 1°C | 00,2% | 100K. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100K. |
| 07 | E TC | 0 ~ 900 °C | 1°C | 00,2% | 100K. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50,0 bis 150,0 °C | 0.1°C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω Ferndruck | Die Mindest- und Höchstgrenze des Anwendungsbereichs kann von -1999 bis 9999 festgelegt werden. | Der Anzeigebereich ist kontinuierlich von -1999 bis 9999 unter Verwendung einer 16-Bit-A/D-Probe | 00,2% | (0,2 mA) |
| 11 | Stromteilgerät von 0 bis 75 mV | | 00,1% | 100K. |
| 12 | 0 bis 30 mV | | 00,1% | 100K. |
| 13 | Standardsignal von 0 bis 5 V | | 00,1% | 100K. |
| 14 | Standardsignal von 1 bis 5 V | | 00,1% | 100K. |
| 15 | Standardsignal von 0 bis 10 V | | 00,1% | 100K. |
| 16 | Standardsignal von 0 bis 10 mA | | 00,1% | 20Ω |
| 17 | Standardsignal von 0 bis 20 mA | | 00,1% | 20Ω |
| 18 | 4 bis 20 mA Standardsignal | | 00,1% | 20Ω |
Analogstrom-Ausgangsparameter
| Übertragung des Ausgangssignals |
Aktuelle Ausgabe |
Übermittlungsumfang |
Isolierte Spannung |
Max. Auflösung |
Präzision |
Lastkapazität |
Spannung in offenem Kreislauf |
| 00 | 4 bis 20 mA | Übertragung von Daten innerhalb des Bereichs auf Standardstromsignal | 1500 V | 12 Bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 bis 20 mA | | | | | |
Dieses Produkt wird entweder mit 4 ~ 20 mA oder 0 ~ 20 mA Ausgangsstrommignale hergestellt.Anpassung ist vom Hersteller erhältlich oder kann durch Verbindung mit 250 oder 500 Ohm Widerständen für 1 ~ 5V erreicht werden, 0 ~ 5V oder 0 ~ 10V Ausgangsspannung (Anmerkung: Die Präzision des Widerstands beeinflusst direkt die Genauigkeit der Ausgangsspannung der Übertragung).
Relais-Ausgangskontaktkapazität
| Spannung |
Klimatisierung |
DC |
Klimatisierung |
DC |
Klimatisierung |
DC |
Relaislebenszeit |
| 250 V/120 V | 120 V/48 V | < 48 V | | | | >100000 mal |
| Max. Strom (Widerstandslast) | 3A | 2A | 4A | 3A | 5A | 4A |
| Max. Strom (Induktionslast) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
Weitere Merkmale
- Leistungsspeicher mit einer Leistung von 24 V/30 mA
- Automatische Temperaturkompensationsfunktion für Thermoelementsensoren
- Funktion zum Schutz vor Trennungen
Abmessungen des Modells
| Modell |
Umrissdimension |
Abmessung des Panels (mm) |
Anmerkung |
| BPK-IIIS1 | 160 × 80 × 80 (horizontale) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horizontale) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (vertikal) | 76 + 0,7 mal 152 + 0.8 | |
| BPK-IIIN2 | 48 × 96 × 112 (vertikal) | 44 + 0,5 mal 92 + 0.7 | |
| BPK-IIIF1 | 96 × 96 × 112 (Quadrat) | 92 + 0,7 mal 92 + 0.7 | |
| BPK-IIIF2 | 48 × 48 × 108 (Quadrat) | 44 + 0,5 x 44 + 0.5 | mit Alarmleuchte J2 ohne Relais J2 |
| BPK-IIIF3 | 72 x 72 x 112 | 67 + 0,7 x 67 + 0.7 | |
