Detailinformationen

Modell Nr.:	BP156	Messmedium:	Gas
Genauigkeitsnote:	0,2 g	Druckbereich:	0kpa~10kpa...5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Betriebstemperatur.:	-20 ℃ ~ 80 ℃
Überlastfähigkeit:	≤1,5-fache des Nennbereichs	Genauigkeit:	± 0,25% (Typ.) ± 0,5% (max.)
Langfristige Stabilität:	± 0,1%fs/Jahr (Typ.) ± 0,2%fs/Jahr (max.)	Frequenzgang:	2.4kHz
Zwerchfellmaterial:	316L	Ausgangssignal:	4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V
Versorgungsspannung:	12 ~ 30VDC, 5VDC
Hervorheben:	Druckmessgerät für Flüssigkeitsmessungen von 4 bis 20 mA , mit einer Breite von mehr als 20 mm , OEM silicon pressure transmitter with warranty

Produkt-Beschreibung

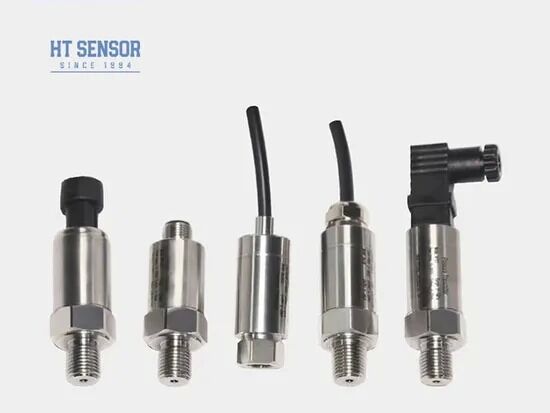

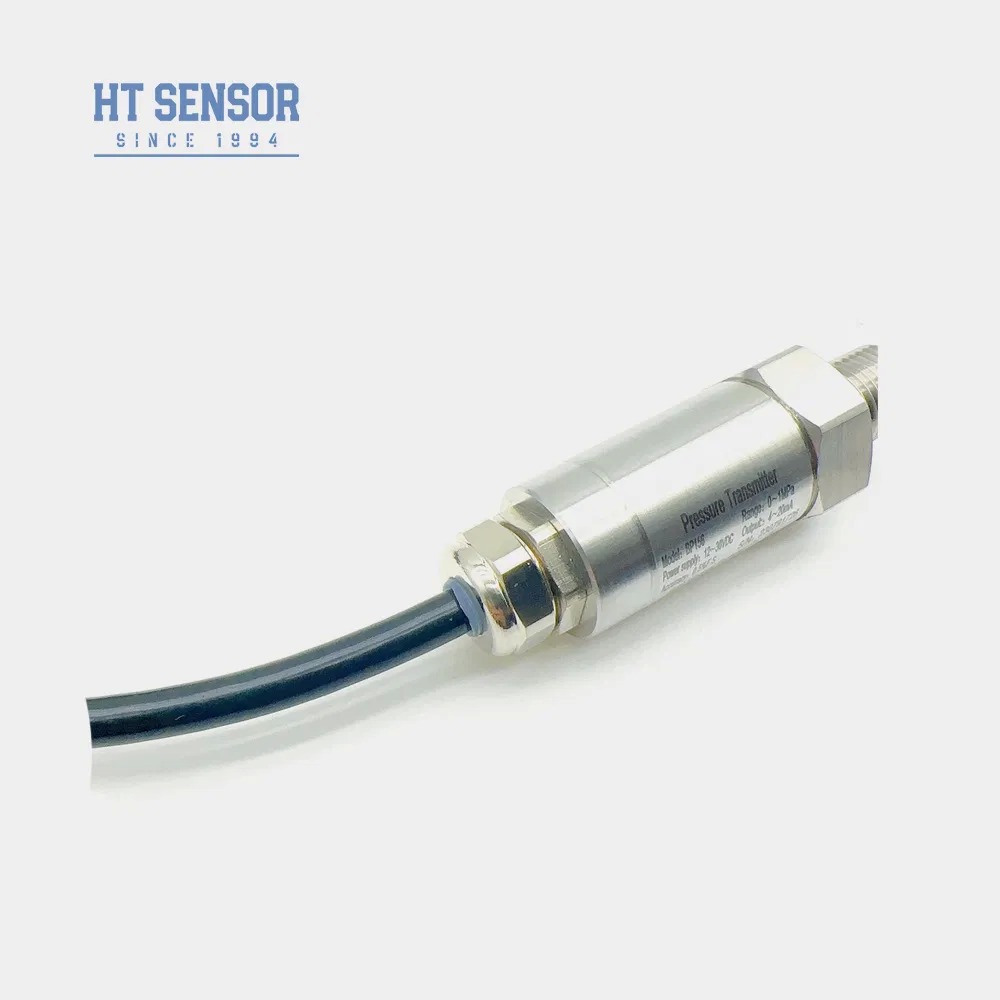

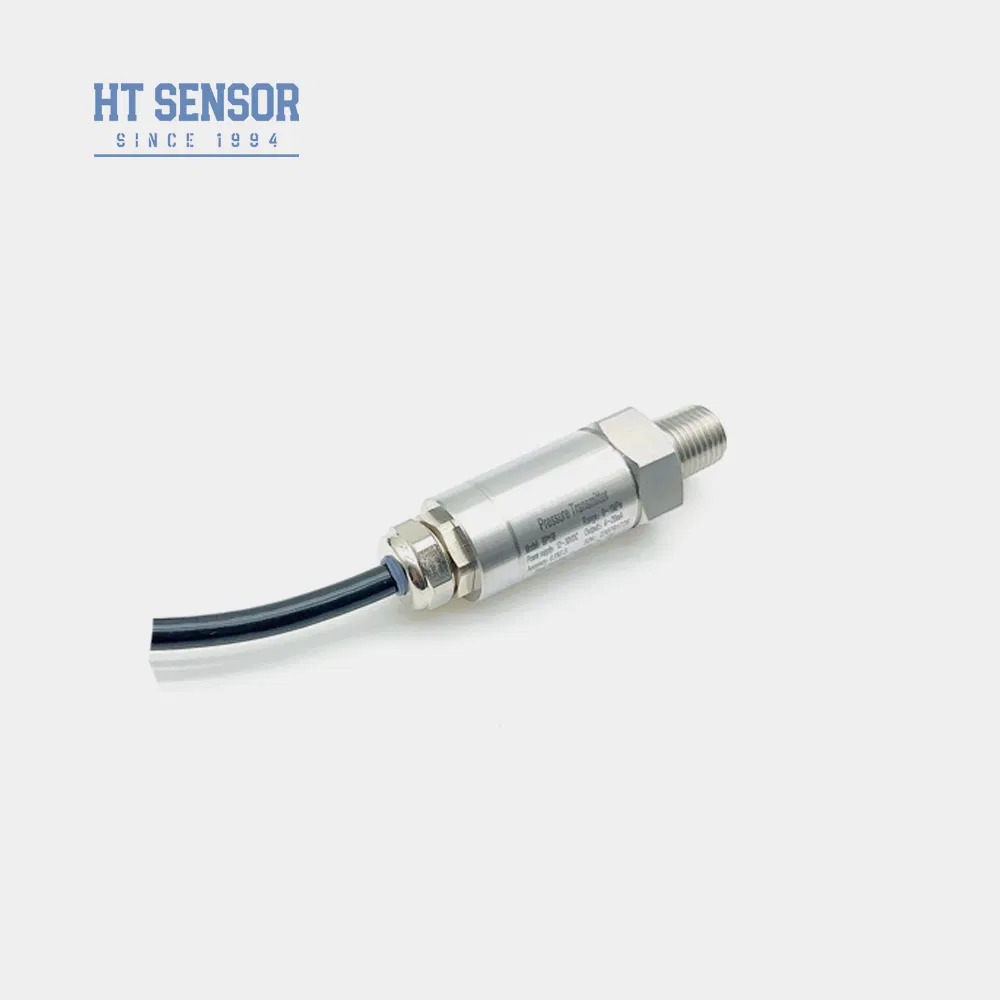

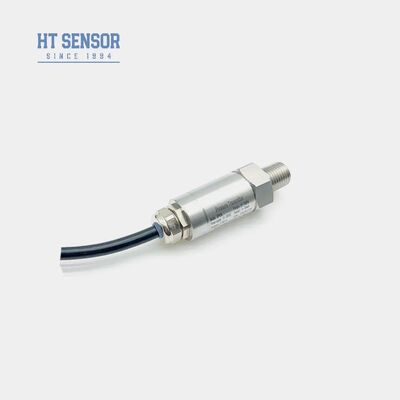

BP156 Drucktransmitter

Der BP156-Drucktransmitter verwendet als Signalmesselement die Ölgefüllte Kerntechnologie der HT-Serie mit Siliziumdruckdichten Isolationsmembranen.Die Signalverarbeitungskette befindet sich in einem Gehäuse aus Edelstahl, um Sensorsignale in Standard-Ausgabesignale umzuwandeln.und Fertigprodukte, um eine stabile und zuverlässige Leistung zu gewährleisten.

Produktmerkmale

Breiter Messbereich mit Edelstahlkonstruktion und vielfältigen Druckschnittstellen
IP65-Schutzklasse mit Gehäuse aus Edelstahl
Einstellbare Null- und Vollskala-Kalibrierung
Hohe Präzision mit rein rostfreiem Stahl

Anwendungen

Druckmessung nicht korrosiver Gase und Flüssigkeiten mit 316L Edelstahl
Anwendungen in der Marine- und Luftfahrtindustrie
Industrieprozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
Hydraulische und pneumatische Steuerungen

Leistungsparameter

Messbereich	0kPa ~ 10kPa...5MPa
Druckart	Messdruck, absoluter Druck, versiegelter Druck
Überlastung	≤ 1,5-fache des Nennbereichs
Genauigkeit @ 25oC	Bei der Prüfung der Leistungsfähigkeit von Fahrzeugen, die in der Regelung Nr. 7 beschrieben sind, ist die Leistungsfähigkeit der Fahrzeuge zu messen.
Wiederholbarkeit und Hysterese	0.02% F.S. (Typ) 0.05% F.S. (Max.)
Langfristige Stabilität	Der Wert der Verbrennungsmenge ist in der Regel von ± 0,1% F.S./Jahr (typisch) bis ± 0,2% F.S./Jahr (maximal) zu messen.
Temperaturverschiebung zum Nullpunkt	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit
Temperaturverschiebung in voller Skala	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionsmengen für die Berechnung der Emissionen für die Berechnung der Bereitstellung der Emissionen für die Bereit
Frequenzreaktion	2.4Khz
Kompensationstemperatur	0-70oC ((≤10MPa, anpassbar)
Betriebstemperatur	-20 °C bis 80 °C
Speichertemperatur	-40 °C bis 120 °C
Schwingungen	10 g, 55 Hz ~ 2 kHz
Wohnmaterial	304, 316L
Material der Zwerchfläche	316L
Widerstand gegen Isolierung	100MΩ 100VDC
Explosionssicherheit	Ex db IIC T6 Gb
Schutzbewertung	IP65
O-Ring Siegel	mit einer Breite von nicht mehr als 15 mm
Gewicht	~ 0,05 kg

Spezifikationen für Ausgangssignale

Ausgangssignal	Versorgungsspannung	Ausgabeart
4 bis 20 mA	12 bis 30 VDC	2/3/4 Draht
0~10/20mA	5VDC	3 Draht
0/1 ~ 5V		-
0/1 ~ 10V 0.5 bis 4,5 V		-

Auswahlbeispiele

Tipps zur Bestellung

Sicherstellen, dass das Messmedium mit den Kontaktmaterialien des Produkts kompatibel ist
Produkte des explosionssicheren Typs enthalten keine digitalen Displayköpfe
Bei Sendern mit LCD- oder LED-Displayköpfen sollte die Stromversorgung nicht niedriger als 20VDC sein.
Einrichtung von Blitzschutzvorrichtungen und Sicherstellung einer ordnungsgemäßen Erdung für einen zuverlässigen Betrieb
Bei Betriebstemperaturen unter -20 °C sind EPDM-O-Ringdichtungen auszuwählen.
Standardkabellänge 1,5 m (Polyethylenmaterial) - Alternativen in Ihrer Bestellung angeben
Bitte informieren Sie uns über besondere Anforderungen, einschließlich starker Vibrationen, Aufprallkräfte oder elektromagnetischer Störungen.

Bestellleitfaden

BP15XAnalogdrucktransmitter

Entwurf des Baus

5	Packard-Stecker

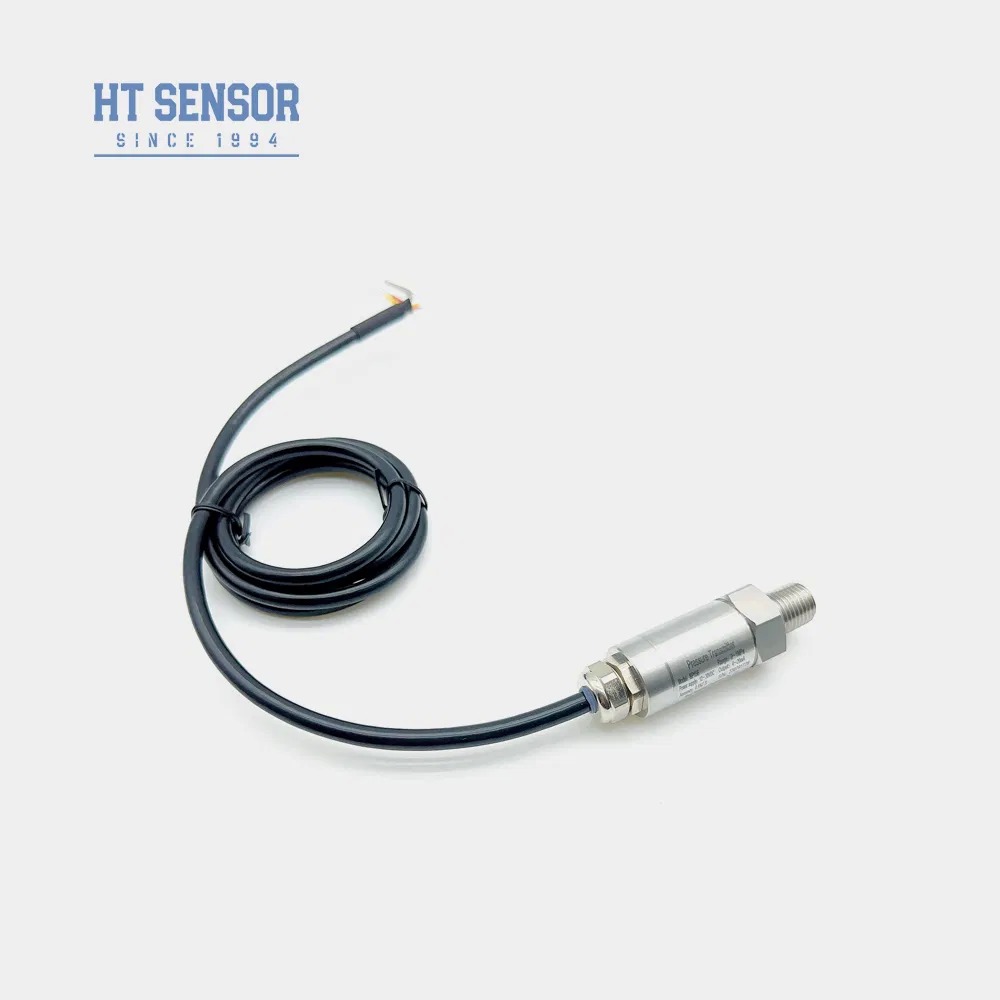

6	Versiegeltes Direkt-Ausgangskabel 1,5 Meter
7	Mini-Hirschmann-Anschluss
8	Großer Hirschmann-Anschluss

Stromversorgung

D1	24VDC
D2	5VDC
D3	Andere

Ausgangssignal

S1	4 ~ 20mADC
S2	1 ~ 5VDC
S3	0 ~ 5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5 ~ 4.5VDC

Druckverbindung

J1	M20x1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Andere (¢ 50,4 Flansche)

Elektrische Verbindung

B1	Hirschmann
B2	PG7
B3	Kabel versiegelte Steckdose 1,5 m
B4	Andere

Druckart

G	Messdruck
Eine	Absoluter Druck
S	Versiegelter Referenzdruck

Häufig gestellte Fragen

F: Welche Eigenschaften haben Ihre Drucksensoren?
A: Hohe Präzision, Langlebigkeit und hervorragende Leistung.
F: Kann ich spezielle Spezifikationen anpassen?
A: Ja, unsere Ingenieure können Produkte maßgeschneidert an spezifische Bedürfnisse anpassen.
F: Wie groß ist Ihre Produktionskapazität?
A: Unsere Produktionsstätten können bis zu 30.000 Drucksensor-Sender pro Monat produzieren, so dass wir voll in der Lage sind, die Bedürfnisse von Großaufträgen zu erfüllen.Es ist ratsam, sich im Voraus mit unserem Verkaufsteam in Verbindung zu setzen, um einen reibungslosen Produktions- und Lieferplan zu gewährleisten..
F: Wie ist die typische Lieferzeit?
A: 5 bis 8 Werktage für Standardmodelle. angepasste Produkte können variieren.
F: Wie sind die Preise der Produkte?
A: Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.
F: Was ist die Garantie Ihrer Produkte? Und Nachverkaufsservice?
A: Unsere Garantiezeit beträgt 24 Monate nach der Lieferung, und unser After-Sales-Service wird Ihre Fragen innerhalb von 24 Stunden beantworten, Fernanleitung per PC-Netzwerk ist immer verfügbar.

Größe und Tag:

Zertifizierung:	CE, RoHS, ISO9001

Min Bestellmenge:	1
Preis:	15
