Detailinformationen

Modell Nr.:	BP156	Messmedium:	Flüssig
Genauigkeitsnote:	0,2 g	Druckbereich:	0kpa~10kpa...5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Kompensationstemperatur:	-10 ℃ ~ 70 ℃
Überlast:	≤ 1,5 -mal des Nennbereichs	Genauigkeit bei 25ºC:	± 0,25% (Typ.) ± 0,5% (max.)
Langfristige Stabilität:	± 0,1%fs/Jahr (Typ.) ± 0,2%fs/Jahr (max.)	Betriebstemperatur:	-20ºC ~ 80ºC
Lagertemperatur:	-40ºC ~ 120ºC	Zwerchfellmaterial:	316L
Gewicht:	~ 0,05 kg
Hervorheben:	Hengtong Bp156 Drucktransmitter , OEM Analogdrucksensor , Luftdrucksensor mit Garantie

Produkt-Beschreibung

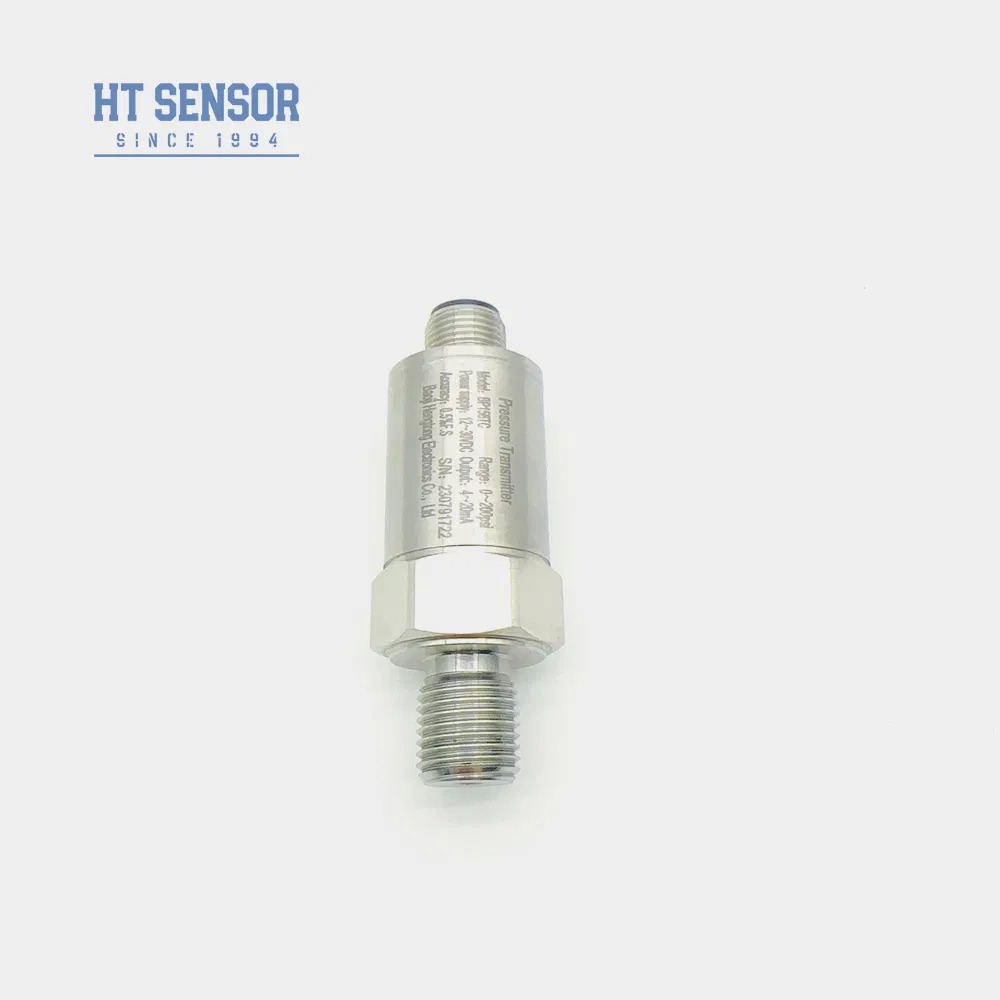

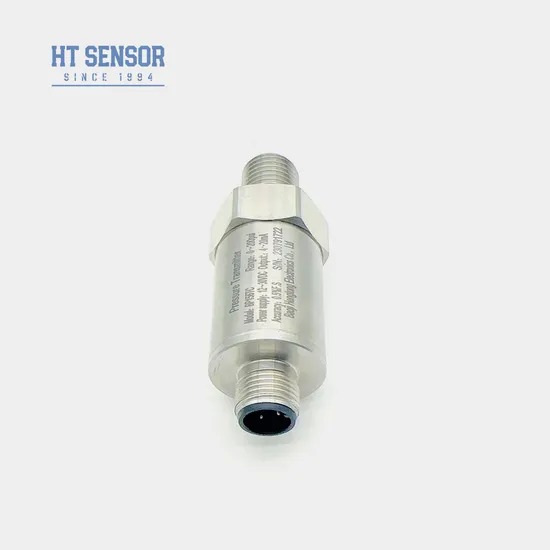

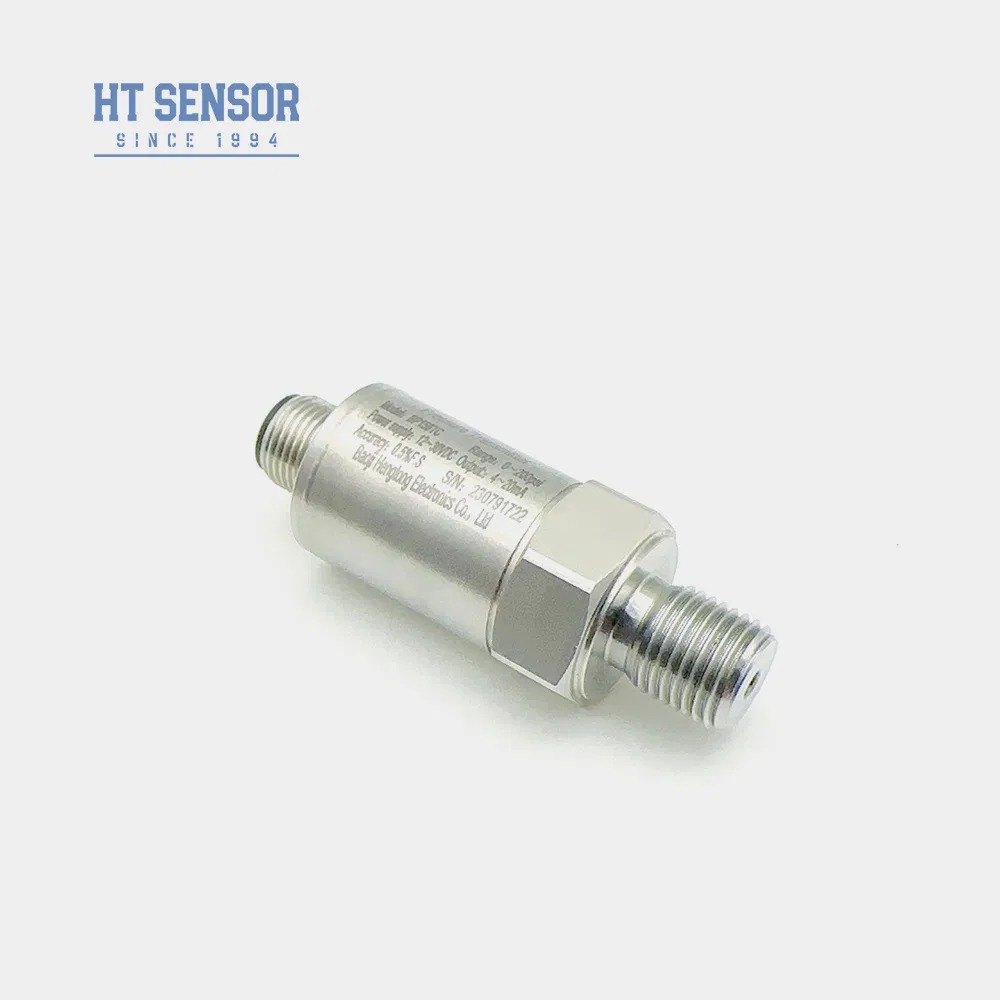

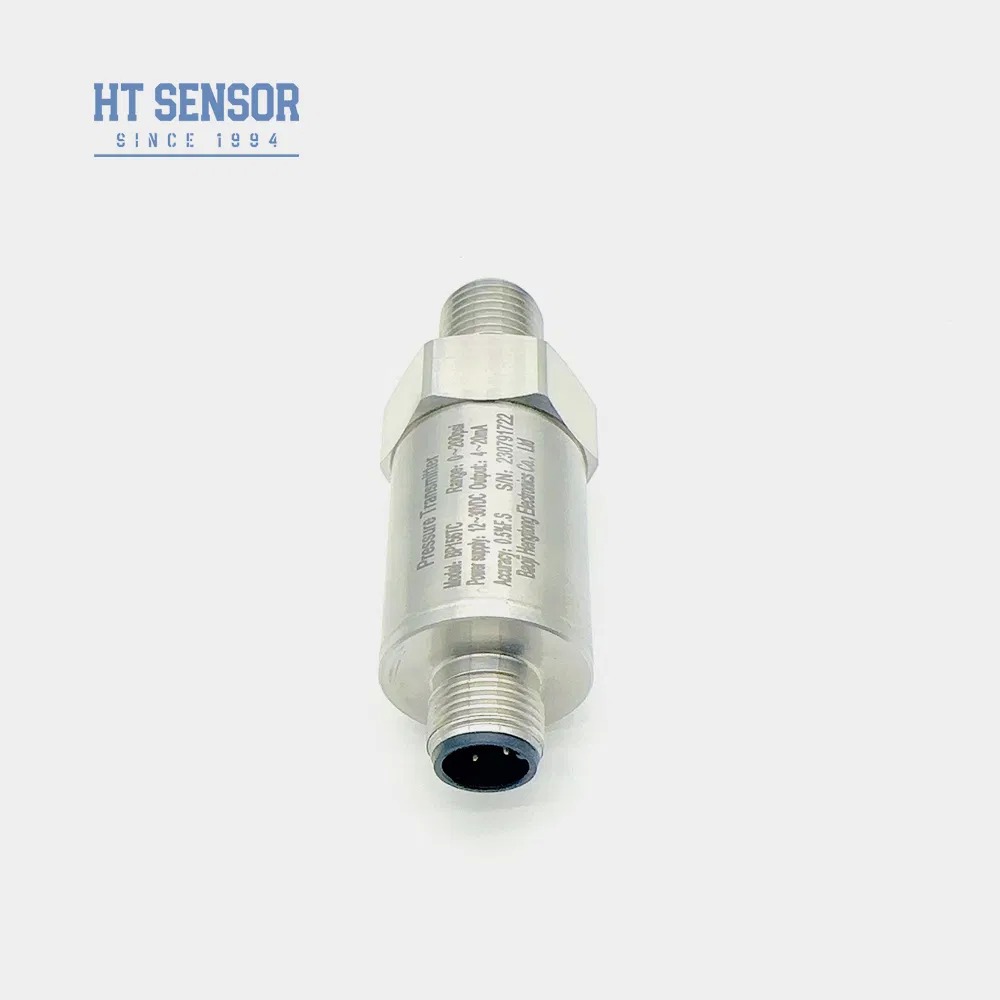

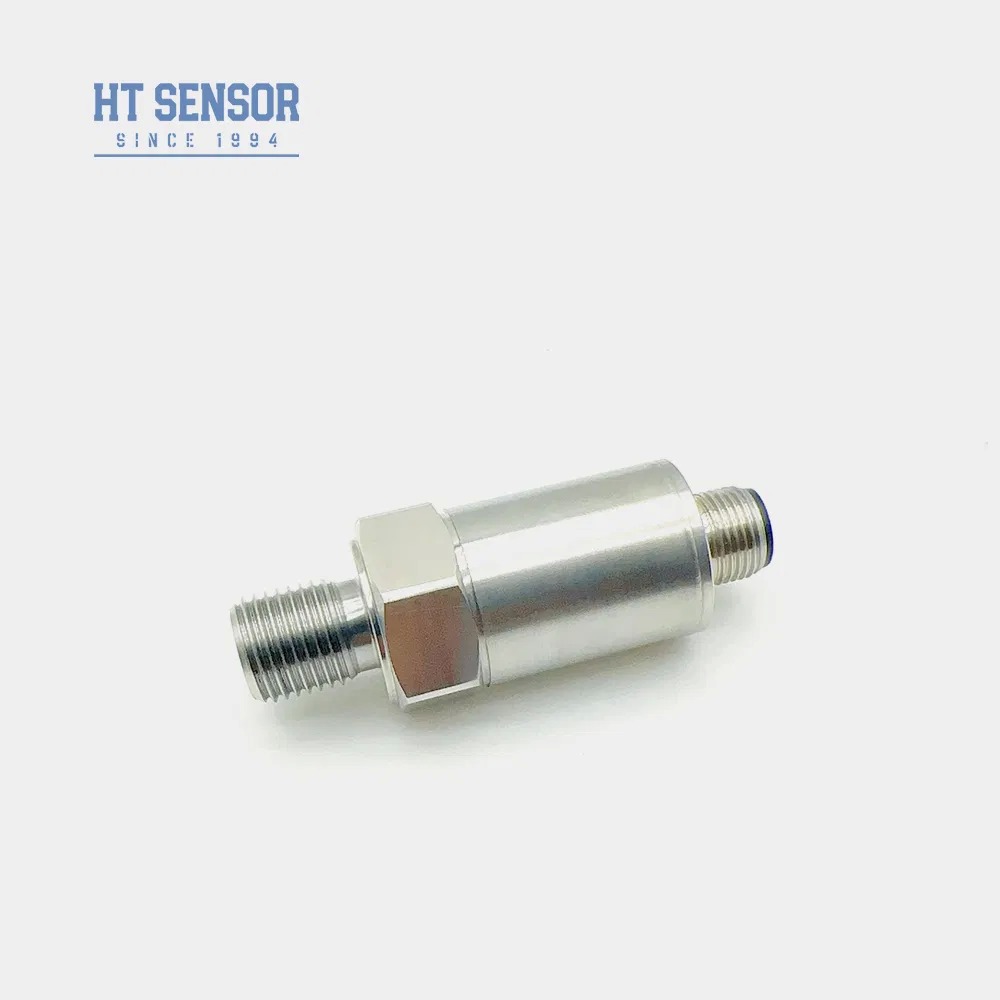

BP156 Drucktransmitter

Der BP156 Drucktransmitter verwendet den öl-befüllten Kern der HT-Serie mit siliziumdruckbeständiger Isolation als Signalmesselement. Die Signalverarbeitungsschaltung befindet sich in einem Edelstahlgehäuse und wandelt das Sensorsignal in ein Standardsignalausgangssignal um. Das Produkt wurde strengen Tests und Alterungstests von Komponenten, Halbfertigprodukten und Fertigprodukten unterzogen, um eine stabile und zuverlässige Leistung zu gewährleisten.

Produktmerkmale

Großer Messbereich mit Edelstahlstruktur und vielfältigen Druckschnittstellenformen
Schutzart IP65 mit Edelstahlkonstruktion
Nullpunkt- und Endwert-Kalibrierung einstellbar
Hohe Präzision mit Voll-Edelstahl-Struktur

Anwendungen

Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit 316L Edelstahl
Einsatz in der Marine- und Luftfahrtindustrie
Einsatz in industriellen Vor-Ort-Prozessen wie Erdöl, Chemie, Metallurgie, Stromerzeugung und Hydrologie
Einsatz in hydraulischen und pneumatischen Steuerungssystemen

Leistungsparameter

Messbereich	0kPa ~ 10kPa…5MPa
Druckart	Relativdruck, Absolutdruck, Abgedichteter Druck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit bei 25ºC	±0,25 % (typ.) ±0,5 % (max.)
Wiederholbarkeit & Hysterese	0,02 % F.S (typ.) 0,05 % F.S (max.)
Langzeitstabilität	±0,1 % F.S/Jahr (typ.) ±0,2 % F.S/Jahr (max.)
Temperaturdrift des Nullpunkts	±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa)
Temperaturdrift des Vollausschlags	±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0-70ºC (≤10MPa, anpassbar)
Betriebstemperatur	-20ºC~80ºC
Lagertemperatur	-40ºC~120ºC
Vibration	10g, 55Hz ~ 2kHz
Gehäusematerial	304, 316L
Membranmaterial	316L
Isolationswiderstand	100MΩ 100VDC
Explosionsschutz	Ex db IIC T6 Gb
Schutzart	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,05 kg

Ausgangssignalkonfiguration

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20mA	12~30VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Auswahlbeispiele

Bestellhinweise

Stellen Sie sicher, dass das gemessene Medium mit den Kontaktteilen des Produkts kompatibel ist
Explosionsgeschützte Produkte enthalten keine Digitalanzeigeköpfe
Bei Transmittern mit LCD- oder LED-Anzeigeköpfen sollte die Stromversorgung nicht unter 20 VDC liegen
Installieren Sie Blitzschutzvorrichtungen und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
Wählen Sie für Betriebstemperaturen unter -20ºC eine EPDM-O-Ring-Dichtung anstelle von Fluorkautschuk
Die Standardkabellänge beträgt 1,5 m mit Polyethylenmaterial; geben Sie Alternativen bei der Bestellung an
Informieren Sie uns über besondere Anforderungen, einschließlich starker Vibrationen, Stoßkräften oder elektromagnetischer Störungen

Bestellübersicht

BP15X | Analog-Drucktransmitter

Code	Konstruktionsübersicht
5	Packard-Stecker
6	Abgedichtetes Direktanschlusskabel 1,5 Meter
7	Mini-Hirschmann-Stecker
8	Großer Hirschmann-Stecker

Messbereich: 0kPa ~ 10kPa…5MPa
(0-X)Kpa oder MPa | X: Gibt den tatsächlichen Messbereich an

Code	Stromversorgung
D1	24VDC
D2	5VDC
D3	Sonstige

Code	Ausgangssignal
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Code	Druckanschluss
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Sonstige (¢50,4 Flansch)

Code	Elektrischer Anschluss
B1	Hirschmann
B2	PG7
B3	Kabelabdichtungsauslass 1,5 Meter
B4	Sonstige

Code	Druckart
G	Relativdruck
A	Absolutdruck
S	Abgedichteter Referenzdruck

Häufig gestellte Fragen

Welche Eigenschaften haben Ihre Drucksensor-Transmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service.

Wie hoch ist Ihre Produktionskapazität?

Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren, sodass wir die Anforderungen von Großaufträgen voll erfüllen können. Es ist jedoch ratsam, sich im Voraus mit unserem Vertriebsteam in Verbindung zu setzen, um eine reibungslose Produktion und Lieferplanung sicherzustellen.

Wie ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

Wie werden die Produkte bepreist? Gibt es Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

Unsere Garantiezeit beträgt 24 Monate nach Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten. Fernunterricht per PC-Netzwerk ist jederzeit verfügbar.
