Detailinformationen

Modell Nr.:	BP156	Messmedium:	Flüssig
Genauigkeitsnote:	0,2 g	Druckbereich:	0kpa~10kpa...5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Kompensationstemperatur:	-10 ℃ ~ 70 ℃
Betriebstemperatur:	-20ºC ~ 80ºC	Lagertemperatur:	-40ºC ~ 120ºC
Zwerchfellmaterial:	316L	Isolationswiderstand:	100 mΩ 100VDC
Explosionssicherheit:	Ex DB IIC T6 GB	O-Ring-Dichtung:	mit einer Breite von nicht mehr als 15 mm
Gewicht:	~ 0,05 kg
Hervorheben:	316L Drucksensor aus Edelstahl , 4-20mA Öl-Gas-Drucktransmitter , HTsensor Druckaufnehmer mit Garantie

Produkt-Beschreibung

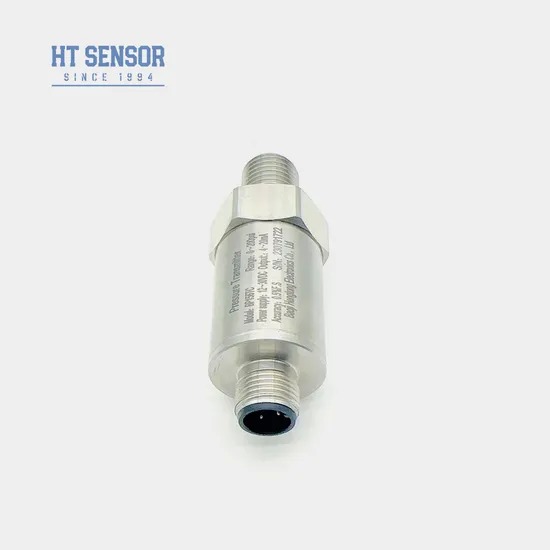

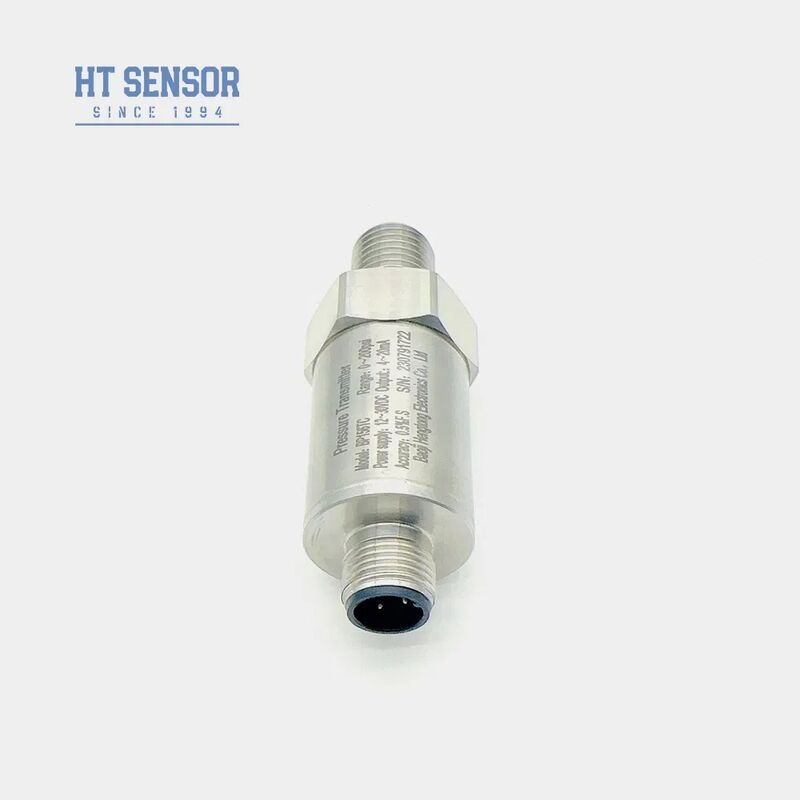

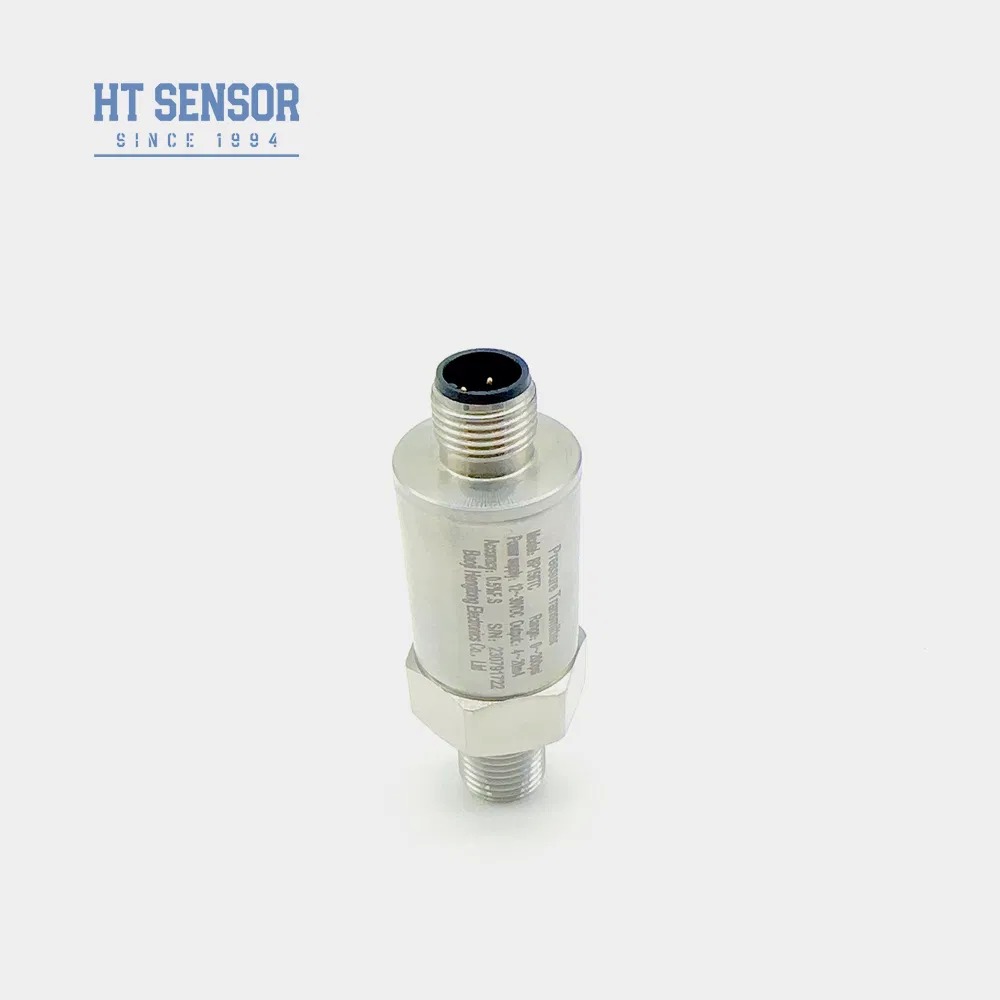

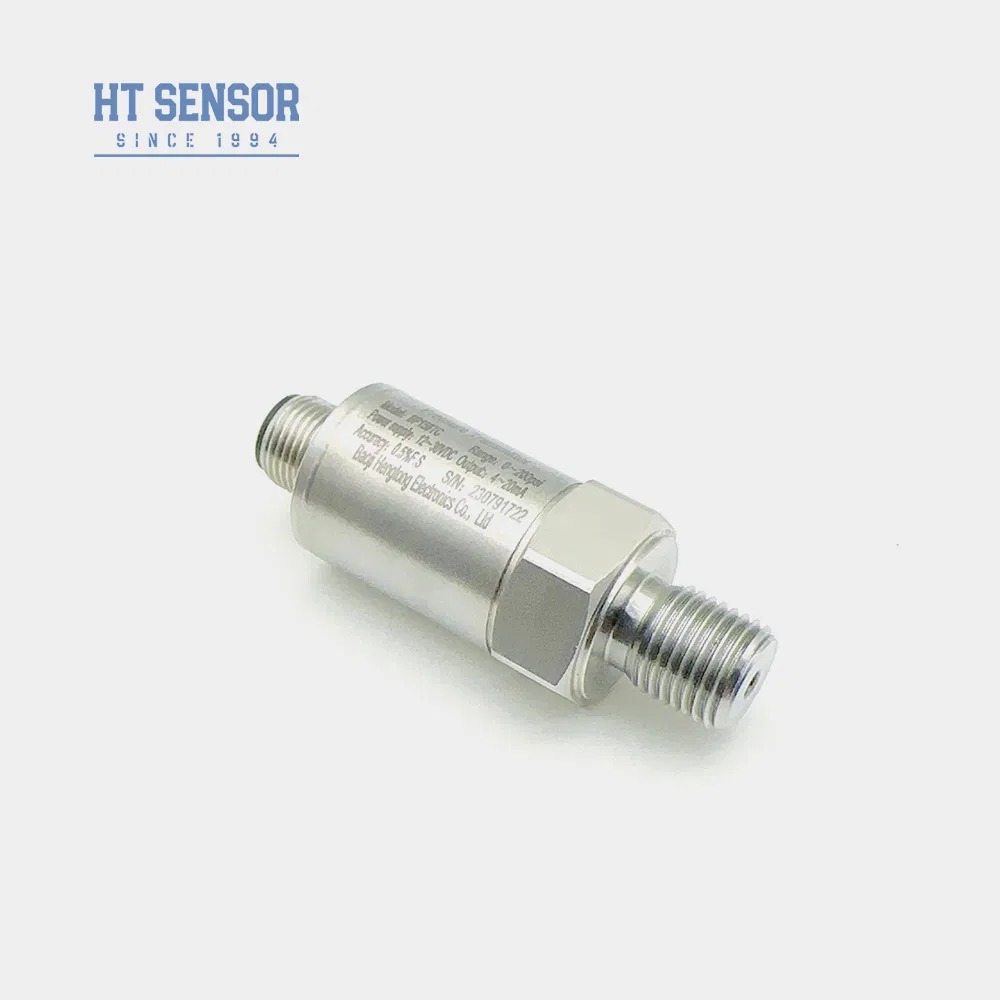

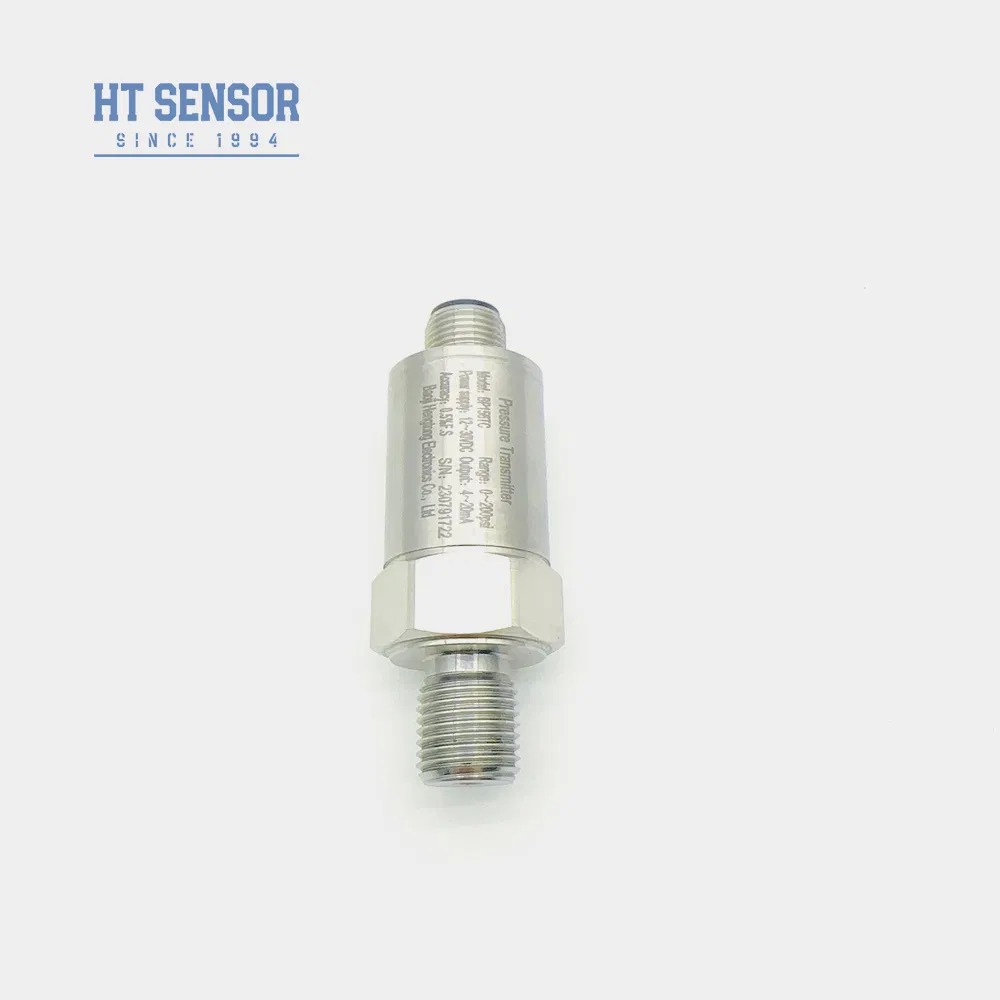

BP156 Drucktransmitter

Der Druckmessumformer BP156 nutzt als Signalmesselement die druckbeständige Silizium-Isolationsmembran-Ölkerntechnologie der HT-Serie. Der Signalverarbeitungsschaltkreis ist in einem robusten Edelstahlgehäuse untergebracht und wandelt Sensorsignale in Standardausgangssignale um. Jede Einheit wird strengen Tests und Alterungsprüfungen der Komponenten, Halbzeuge und Fertigprodukte unterzogen, um eine stabile und zuverlässige Leistung sicherzustellen.

Hauptmerkmale

Großer Messbereich mit Edelstahlkonstruktion
Mehrere Druckschnittstellenkonfigurationen verfügbar
Schutzart IP65 für raue Umgebungen
Möglichkeit zur Nullpunkt- und Vollkalibrierung
Hochpräzise Messgenauigkeit

Anwendungen

Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit Edelstahl 316L
Anwendungen in der Schifffahrts- und Luftfahrtindustrie
Industrielle Prozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
Hydraulische und pneumatische Steuerungssysteme

Leistungsangaben

Messbereich	0 kPa ~ 10 kPa…5 MPa
Drucktyp	Überdruck, Absolutdruck, versiegelter Druck
Überlastfähigkeit	≤ 1,5-fache Nennreichweite
Genauigkeit bei 25 °C	±0,25 % (typ.) ±0,5 % (max.)
Wiederholbarkeit und Hysterese	0,02 % FS (typisch) 0,05 % FS (max.)
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (max.)
Nullpunkttemperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Vollständige Temperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0–70 °C (≤ 10 MPa, anpassbar)
Betriebstemperatur	-20 °C bis 80 °C
Lagertemperatur	-40 °C bis 120 °C
Vibrationsfestigkeit	10g, 55Hz ~ 2kHz
Gehäusematerial	304, 316L Edelstahl
Membranmaterial	Edelstahl 316L
Isolationswiderstand	100 MΩ 100 VDC
Explosionsgeschützte Klassifizierung	Ex db IIC T6 Gb
Schutzklasse	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,05 kg

Ausgangssignalkonfiguration

Ausgangssignal	Versorgungsspannung	Ausgabetyp
4~20mA	12~30 VDC	2/3/4 Draht
0~10/20mA		3-Draht
0/1~5V 0/1~10V 0,5 ~ 4,5 V	5 VDC

Auswahlbeispiele

Bestellrichtlinien

Stellen Sie die Medienkompatibilität mit produktberührenden Materialien sicher
Explosionsgeschützte Modelle enthalten keine digitalen Anzeigeköpfe
Sender mit LCD-/LED-Anzeige benötigen eine Stromversorgung von mindestens 20 VDC
Installieren Sie Blitzschutzgeräte und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
Für Temperaturen unter -20 °C empfehlen wir eine EPDM-O-Ring-Dichtung
Standardkabellänge: 1,5 m (Polyethylen-Material)
Legen Sie besondere Anforderungen für Vibrationen, Stöße oder elektromagnetische Störungen fest

Bestellleitfaden

BP15X | Analoger Drucktransmitter

Code	Umrisskonstruktion
5	Packard-Stecker
6	Versiegeltes Direktausgangskabel 1,5 Meter
7	Mini-Hirschmann-Stecker
8	Großer Hirschmann-Stecker

Konfigurationsoptionen

Messbereich	0 kPa ~ 10 kPa…5 MPa (0-X)Kpa oder MPa X: Zeigt den tatsächlichen Messbereich an
Stromversorgung	D1: 24 VDC D2: 5 VDC D3: Sonstiges
Ausgangssignal	S1: 4~20mADC S2: 1~5 VDC S3: 0~5 VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10 VDC S7: 0,5 ~ 4,5 VDC
Druckanschluss	J1: M20×1,5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Andere (¢50,4 Flansch)
Elektrischer Anschluss	B1: Hirschmann B2: PG7 B3: Kabelversiegelter Ausgang 1,5 Meter B4: Sonstiges
Drucktyp	G: Manometerdruck A: Absoluter Druck S: Versiegelter Referenzdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensortransmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Anforderungen anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.

Wie hoch ist Ihre Produktionskapazität?

Unsere Produktionsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren und sind damit in der Lage, Großaufträge zu erfüllen. Kontaktieren Sie unser Vertriebsteam vorab für die Produktionsplanung.

Was ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Maßgeschneiderte Produkte können variieren.

Wie sind die Produkte preislich? Irgendwelche Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Welche Garantie haben Ihre Produkte? Und After-Sales-Service?

24 Monate Garantie nach Versand. Der Kundendienst antwortet innerhalb von 24 Stunden und bietet Unterstützung über das PC-Netzwerk per Fernzugriff.

Größe und Tag:

Zertifizierung:	CE, RoHS, ISO9001

Min Bestellmenge:	1
Preis:	20
