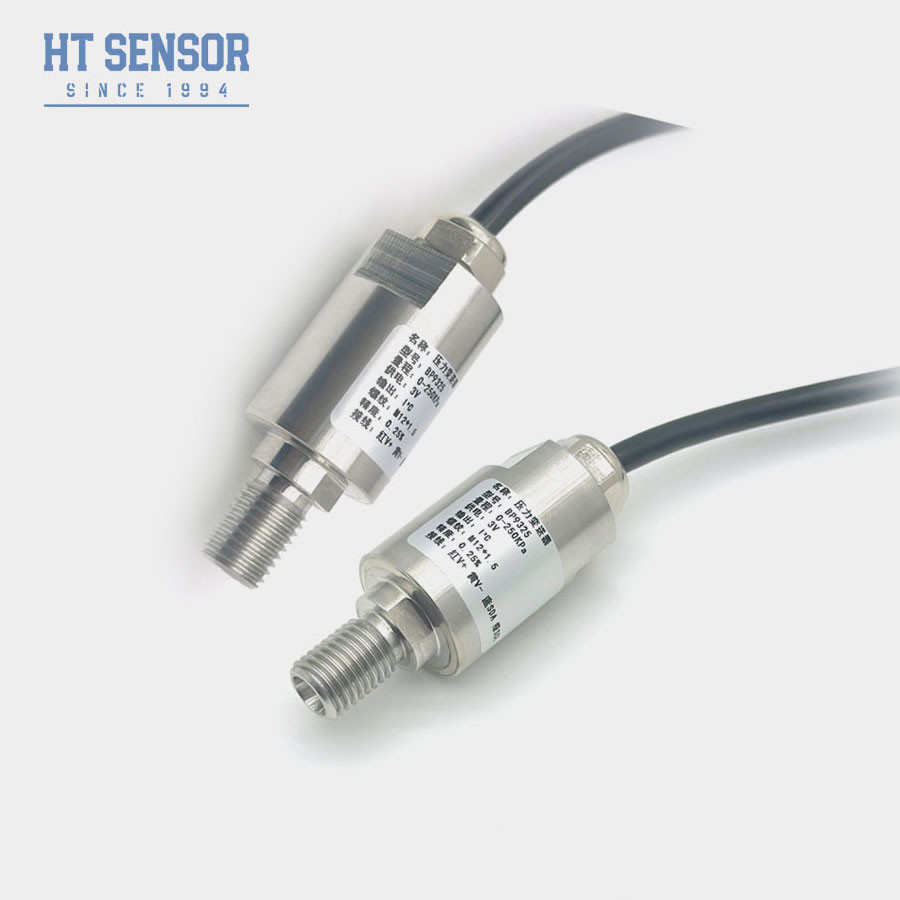

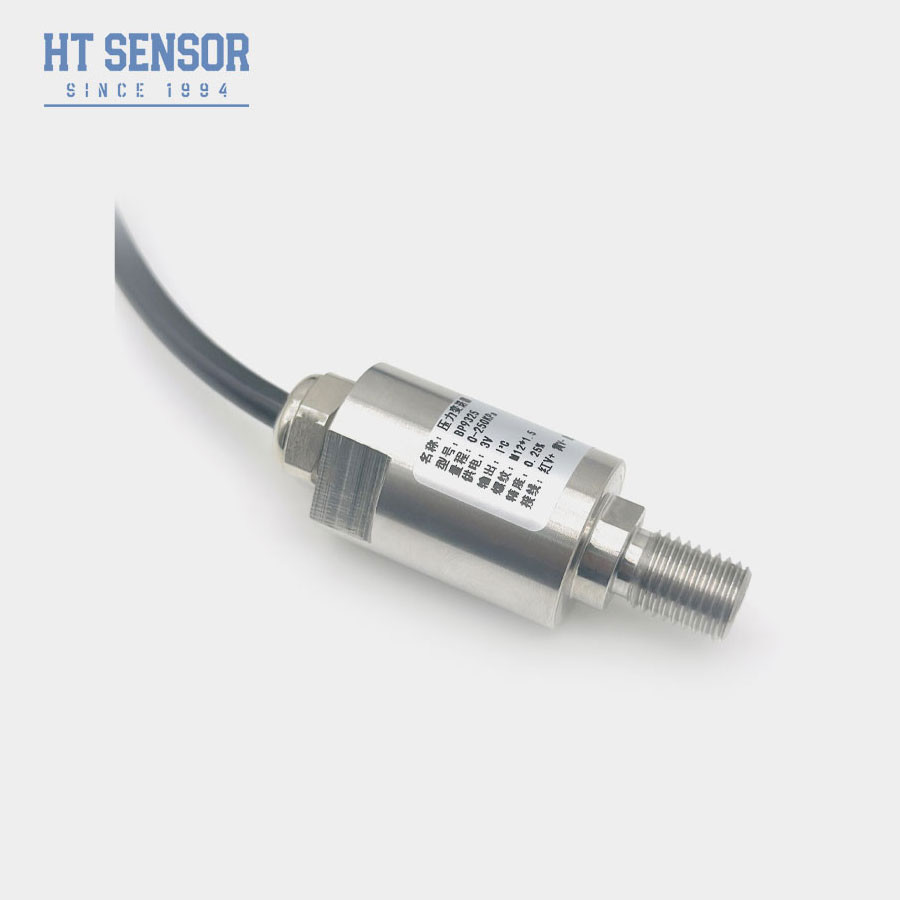

BP9325 Silizium-Industrie-Drucksensor I2C-Ausgang für verschiedene Anwendungen
Einführung von Silizium-Industriedrucksensoren:
Der HT19F-I2C-Drucksensor verwendet den von unserer Firma entwickelten Silizium-Piezoresistiven-Ölkern der HT-Serie als Signalmesselement.und der Signalverarbeitungskreis befindet sich im Edelstahlgehäuse. Konvertieren Sie das Sensorsignal in ein Standard-Ausgangs-IIC-Signal. Nach strengen Tests und Alterungsscreening hat das Produkt eine stabile und zuverlässige Leistung.
Produktmerkmalemit einer Breite von mehr als 20 mm,:
- • Wirtschaftlich und klein
- • Reichweite -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
- • Messdrucktyp, absoluter Drucktyp
- • Doppel 24-Bit-ADCs für Druck- bzw. Temperaturmessung
- • Standard I2C Kommunikationsprotokoll
- • Alles aus Edelstahl 316L
Anwendungenmit einer Breite von mehr als 10 mm,:
- Industrielle Prozesssteuerung.
- Messung des Flüssigkeitsniveaus.
- Intelligentes Druckmessgerät.
- Gas- und Flüssigkeitsdruckmessung.
- Medizinische Ausrüstung.
- Das Internet der Dinge.
Grundbedingungmit einer Breite von mehr als 10 mm,:
- Stromversorgung: 3,0-3,6 VDC
- Ausgang: I2C (Druck, Temperatur)
| Leistungsparameter des industriellen Drucksensors: |
| Messbereich |
Abmessung ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Absolute (A) |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungssumme. |
| Versiegelt |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Emissionsemissionen ist die in Absatz 1 genannte Regelung anzuwenden. |
| |
Leistungsparameter |
Einheit |
| Stromversorgung: |
3.0 bis 3.6 |
V Gleichstrom |
| Ausgangssignal: |
Digitale I2C (Druck, Temperatur) |
|
| Dauerbetriebsstrom: |
3 |
mA DC |
| Temperaturgenauigkeit: |
±2 (Standardmäßig keine Temperaturleistung, Temperaturleistung muss angepasst werden) |
°C |
| Druckgenauigkeit: |
Der Prüfstand ist in der Lage, die Prüfungen abzuschließen. |
% FS |
| Isolierwiderstand: |
50MΩ@50V Gleichstrom |
|
| Isolierfestigkeit: |
50 Hz, 500 V Wechselstrom |
|
| Betriebstemperatur: |
-30 ~ 80 |
°C |
| Lagertemperatur: |
-40 ~ 80 |
°C |
| Überlastung: |
1.5 mal Vollaufdruck oder 110 MPa ist der Mindestwert |
|
Kommunikationsprotokoll
BP9325 verwendet das I2C-Busprotokoll zur Kommunikation mit der Außenwelt. Alle Datenkommunikation beginnt bei MSB und die Standardadresse des 7-Bit-I2C-Geräts ist 0x78.und das Master-Gerät kann mit ihm kommunizieren, indem Befehle in folgenden Formaten.
Wenn HT19F-I2C auf digitale Ausgabe gesetzt ist (mit dem Befehl I2C 0xAC), wird B[23:0] in drei Teile aufgeteilt.
Jedes Byte wird separat ausgegeben und der Benutzer kann es leicht in einen Prozentsatz umwandeln, indem er folgende Formel verwendet:
Bei Verwendung des I2C-Befehls von 0xAC zum Lesen der 5 Bytes kalibrierter Daten besteht die Temperaturinformation aus den letzten beiden.und der Benutzer kann den T-Wert leicht in die tatsächliche Temperatur umwandeln, indem er die folgende Formel verwendet.
Hinweis: Die Standardbrücke beträgt 10% ~ 90%, der Nullpunkt der Sensorbrücke entspricht 10%, und der Vollpunkt ist korrekt.Die Temperatur muss angepasst werden..
1. Achten Sie während der Montage auf die Passform zwischen der Kerngröße und dem Sendergehäuse, um die
erforderliche Luftdichte
2Bei der Montage des Gehäuses ist sicherzustellen, dass es senkrecht ausgerichtet ist, und gleichmäßigen Druck auszuüben, um zu vermeiden, dass die Ausgleichsplatte verstopft oder beschädigt wird.
3Wenn das Messmedium nicht mit dem Kerndiaphragma und dem Gehäusematerial (316L) kompatibel ist, sind bei der Bestellung besondere Anweisungen vorzulegen.
4. Vermeiden Sie es, das Sensordiaphragma mit Händen oder scharfen Gegenständen zu drücken, um Schäden am Kern durch Diaphragmaverformungen oder -piercings zu vermeiden.
5. Halten Sie den Druckanschluss des Druckmesskerns für die Atmosphäre offen und verhindern Sie den Eintritt von Wasser, Wasserdampf oder korrosiven Stoffen in die Kern-Negativdruckkammer.
6Wenn sich an den Pinnleitungen Änderungen ergeben, folgen Sie dem Etikett auf dem eigentlichen Kern.
