Detailinformationen

Modell Nr.:	BP93420-IQ	Messmedium:	Gas
Genauigkeitsnote:	0,5%	Druckbereich:	- 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Frequenzgang:	2.4kHz
Überlastfähigkeit:	≤ 1,5 -mal des Nennbereichs	Wiederholbarkeit:	≤0.1%FS
Langfristige Stabilität:	± 0,1%fs/Jahr (typisch) ± 0,2%fs/Jahr (maximal)	Betriebstemperatur:	-20ºC ~ 80ºC
Zwerchfellmaterial:	316L	Isolationswiderstand:	100 mΩ 100VDC
Gewicht:	~ 0,2 kg
Hervorheben:	3.5MPa Spülmembran-Drucktransmitter , Hochgenauer Getränkedrucksensor , Silizium-Drucktransmitter mit Garantie

Produkt-Beschreibung

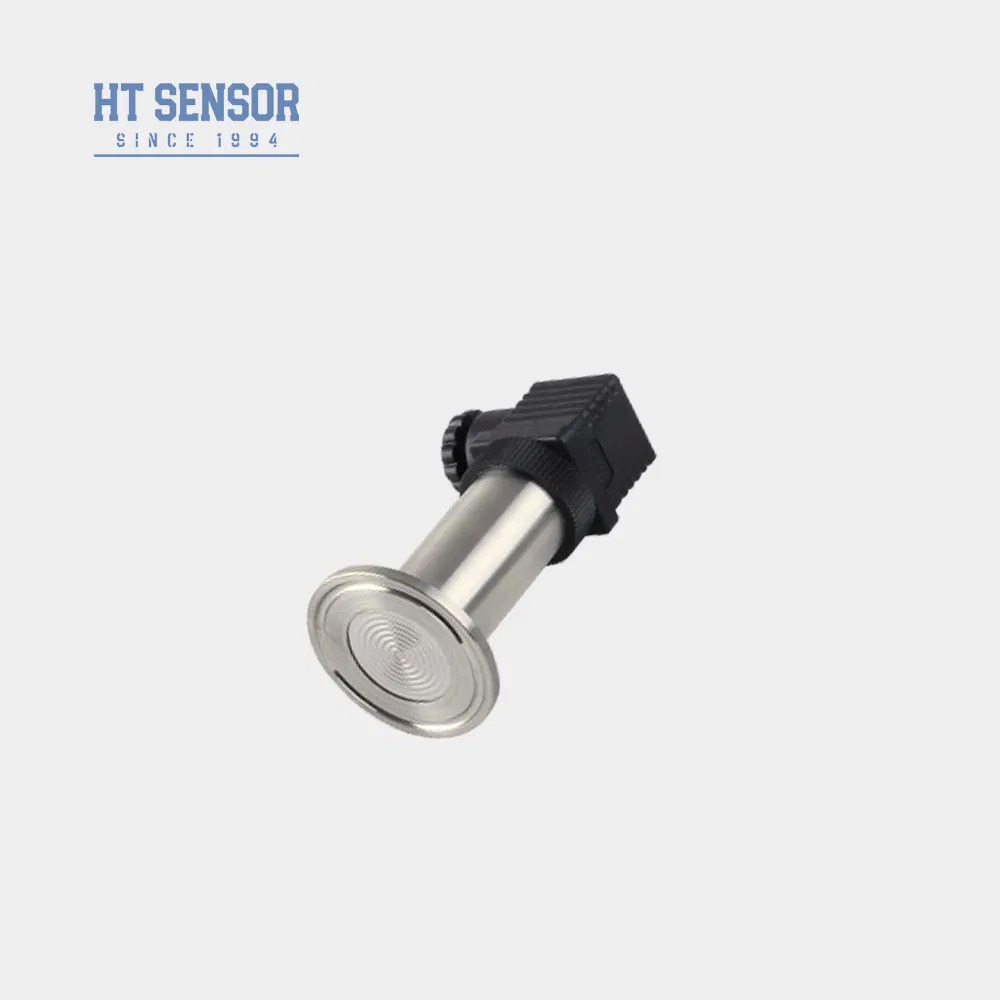

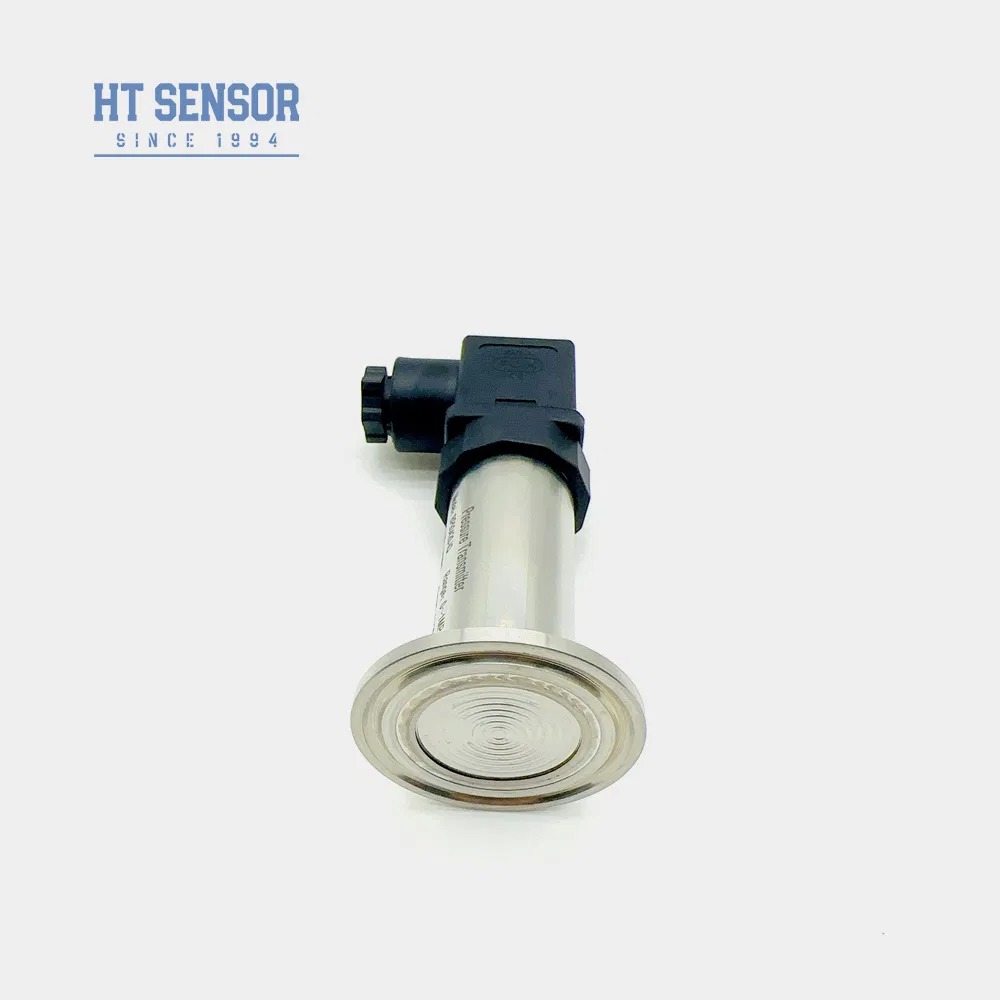

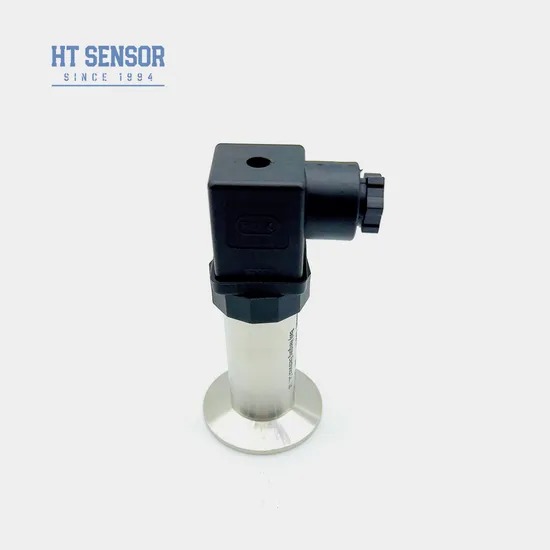

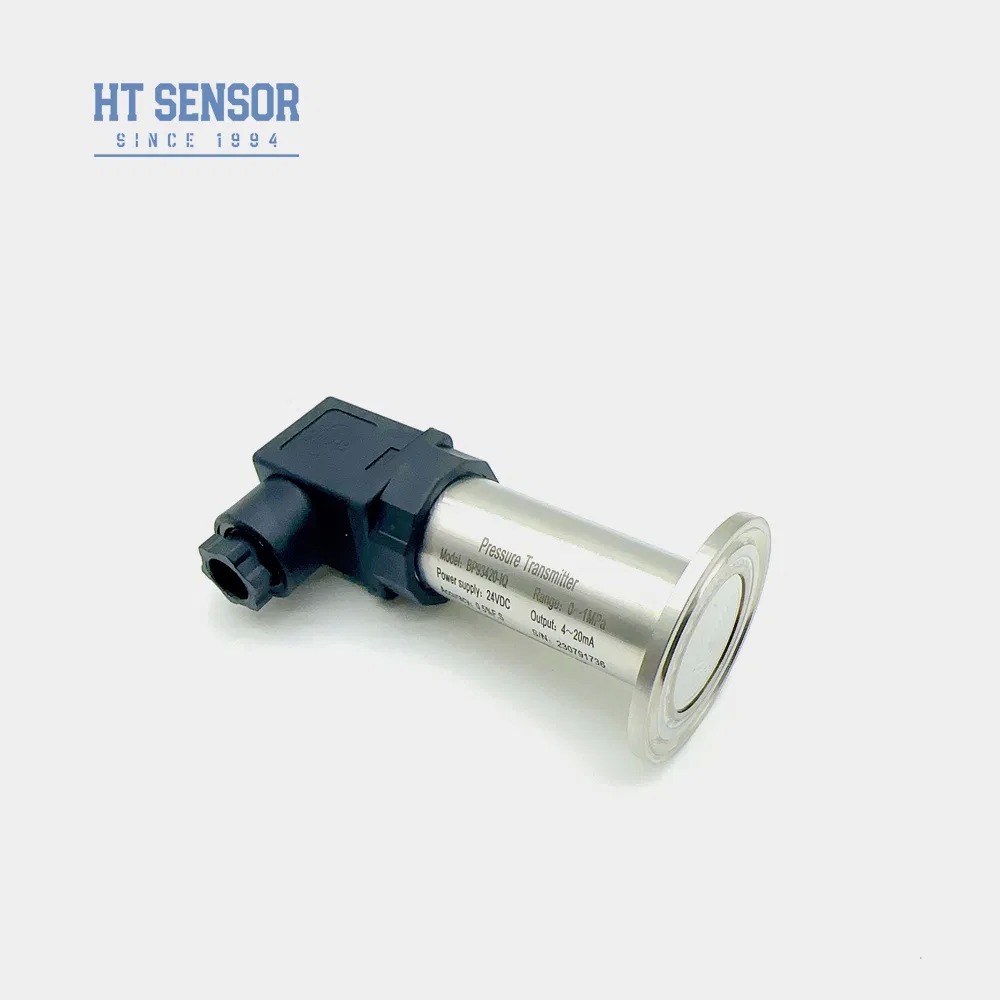

BP93420-IQ Drucktransmitter mit bündiger Membran

Der BP93420-IQ Drucktransmitter verwendet den Silizium-Druckwiderstands-Isolationsöl-gefüllten Kern der HT-Serie als Signalmesselement. Er verfügt über eine Vollmetall-Bündigmembran und eine direkte Verschweißung mit dem Prozessanschluss, wodurch präzise Verbindungen zwischen dem Prozessanschluss und der Messmembran gewährleistet werden.

Hauptmerkmale

Großer Messbereich mit verschiedenen Druckschnittstellenoptionen
Vielfältige Ausgangssignaloptionen
Einstellbare Nullpunkt- und Vollausschlagskalibrierung
Hohe Genauigkeit mit mehreren sterilen Prozessanschlüssen

Anwendungen

Messung nicht korrosiver Gase und Flüssigkeiten mit 316L-Kompatibilität
Medizinische, biopharmazeutische und lebensmittelhygienische Industrien für sterile Prozesse
Papier- und chemische Industrie, Abwasserstand und Getränkedosen-Druckmessungen
Hydraulische und pneumatische Steuerungssysteme

Leistungsparameter

Messbereich	-100 kPa…0 kPa ~ 35 kPa…3,5 MPa
Druckart	Relativdruck, Absolutdruck, Relativdruck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit bei 25ºC	±0,25 % (typisch) ±0,5 % (maximal)
Wiederholbarkeit	≤0,1 %FS
Hysterese	≤0,1 %FS
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (maximal)
Temperaturdrift des Nullpunkts	±0,02 %FS/ºC (≤100 kPa) ±0,01 %FS/ºC (>100 kPa)
Temperaturdrift des Vollausschlags	±0,02 %FS/ºC (≤100 kPa) ±0,01 %FS/ºC (>100 kPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0-70ºC (≤10 MPa, anpassbar)
Betriebstemperatur	-20ºC~80ºC
Lagertemperatur	-40ºC~120ºC
Vibration	10 g, 55 Hz ~ 2 kHz
Gehäusematerial	304, 316L
Membranmaterial	316L
Isolationswiderstand	100 MΩ 100 VDC
Explosionsschutzart	Ex db IIC T6 Gb
Schutzart	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,2 kg

Ausgangssignalspezifikationen

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20 mA	12~30 VDC	2/3/4 Draht
0~10/20 mA		3 Draht
0/1~5 V 0/1~10 V 0,5~4,5 V	5 VDC

Bestellrichtlinien

Sicherstellen der Medienverträglichkeit mit Produktkontaktteilen
Produkte mit Explosionsschutzart enthalten keine Digitalanzeigeköpfe
Transmitter mit LCD/LED-Anzeige benötigen eine Stromversorgung ≥20 VDC
Installieren Sie Blitzschutzvorrichtungen und stellen Sie eine ordnungsgemäße Erdung sicher
Für Temperaturen unter -20ºC wählen Sie eine EPDM-O-Ring-Dichtung
Standardkabellänge: 1,5 m (Polyethylenmaterial)
Spezifizieren Sie besondere Anforderungen: Vibration, Stoß, elektromagnetische Störungen

Bestellübersicht

BP93420XX | Drucktransmitter

Code	Außenkonstruktion
IB	Allgemeiner Drucktransmitter
IX	Drucktransmitter mit Anzeige
IE	Stoßfester Luftfahrtdrucktransmitter
IIC/III	Industrieller allgemeiner/Anzeige-Drucktransmitter
IF	Feuchtigkeitsbeständiger Drucktransmitter
IIE/IIIE	Allgemeiner/Anzeige-Drucktransmitter
IN	Klimaanlagen-spezifischer Drucktransmitter
IC	Hochtemperatur-Drucktransmitter

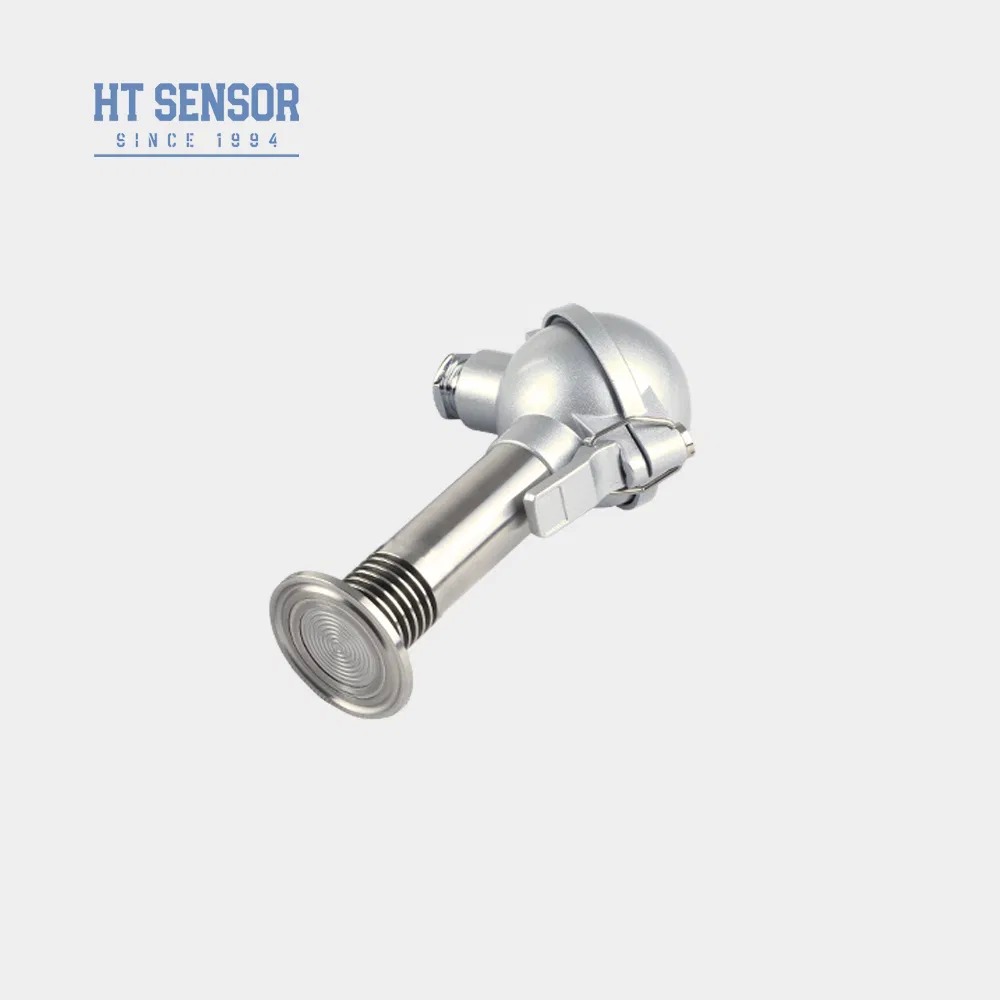

IQ1/IQ2	Großmembran-/Hochtemperatur-Drucktransmitter

Messbereich: -100 kPa…0 kPa ~ 35 kPa…3,5 MPa
(0-X)kPa oder MPa | X: Gibt den tatsächlichen Messbereich an

Code	Stromversorgung
D1	24 VDC
D2	5 VDC
D3	Sonstige

Code	Ausgangssignal
S1	4~20 mADC
S2	1~5 VDC
S3	0~5 VDC
S4	0~10 mADC
S5	0~20 mADC
S6	0~10 VDC
S7	0,5~4,5 VDC

Code	Druckanschluss
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Sonstige

Code	Elektrischer Anschluss
B1	Hirschmann
B2	PG7-Stecker
B3	Abgedichteter Kabelausgang
B4	Industriegehäuse 2088
B5	Industriegehäuse 2088 mit Anzeige
B6	Sonstige

Code	Druckart
G	Relativdruck
A	Absolutdruck
S	Abgedichteter Referenzdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensor-Transmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service.

Wie hoch ist Ihre Produktionskapazität?

Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren und sind in der Lage, Großaufträge zu erfüllen. Wenden Sie sich im Voraus an unser Verkaufsteam, um einen Termin zu vereinbaren.

Wie ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

Wie werden die Produkte bepreist? Gibt es Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

24 Monate Garantie nach Versand. Der Kundendienst antwortet innerhalb von 24 Stunden mit Remote-PC-Netzwerkunterstützung.

Größe und Tag:

Zertifizierung:	CE, RoHS

Min Bestellmenge:	1
Preis:	39
