Detailinformationen

Modell Nr.:	HT20	Ausgangssignal:	Analogtyp
Produktionsprozess:	Integration	Material:	Edelstahl
Typ der Verkabelung:	Mit vier Drähten	Messmedium:	Gas und Flüssigkeit
IP-Bewertung:	IP65	Leistung:	1,5 mA
Ausgabe:	Millivolt-Spannung	Reichweite:	0-10kpa-2mpa
Dimension:	29.5mm	Eingangsimpedanz:	3KΩ~6KΩ
Ausgangsimpedanz:	2,5 kΩ ~ 6kΩ	Betriebstemperatur:	-20~80 °C
Gewicht:	~45g
Hervorheben:	mini differential pressure sensor , liquid test pressure sensor , mit einer Breite von nicht mehr als 20 mm

Produkt-Beschreibung

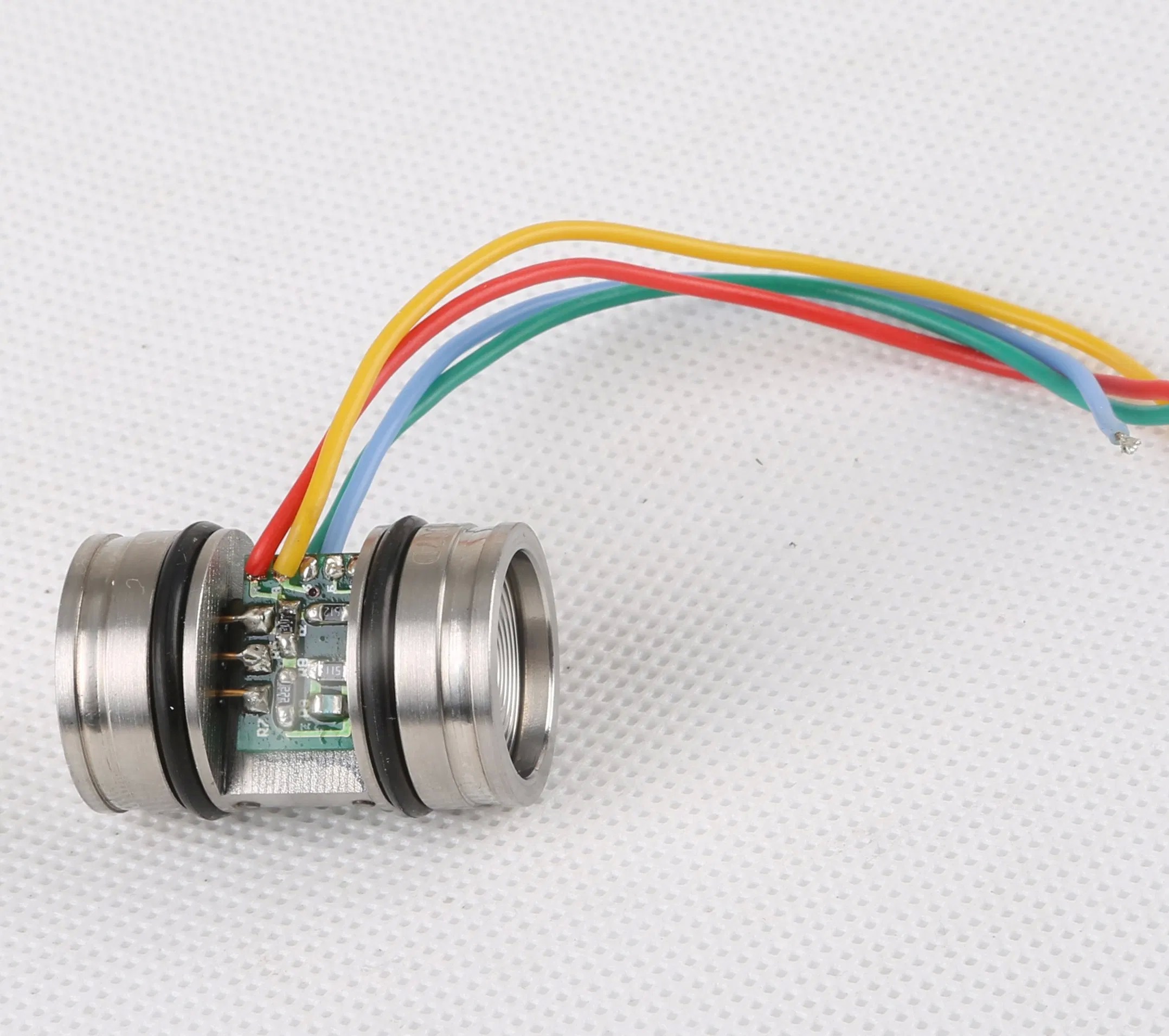

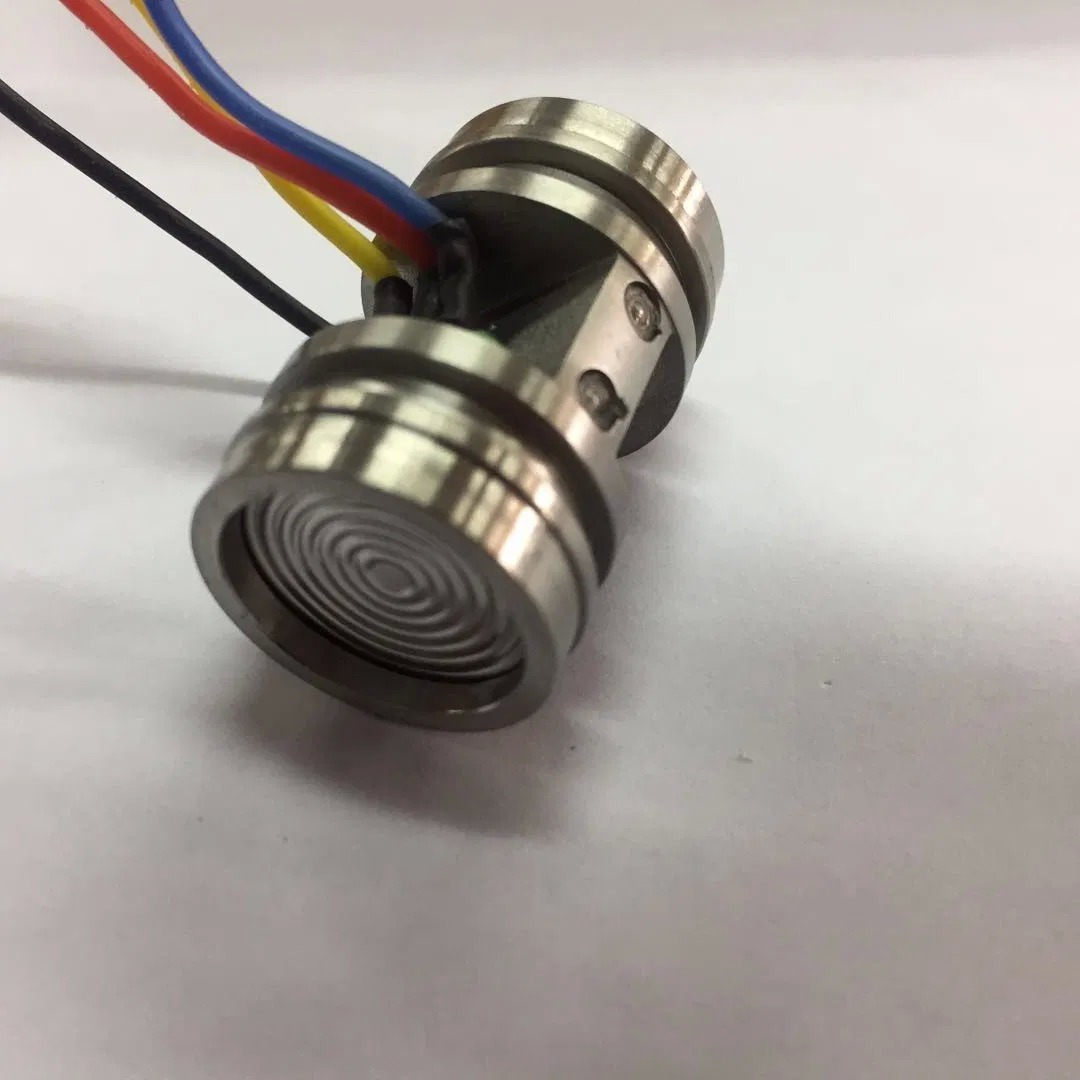

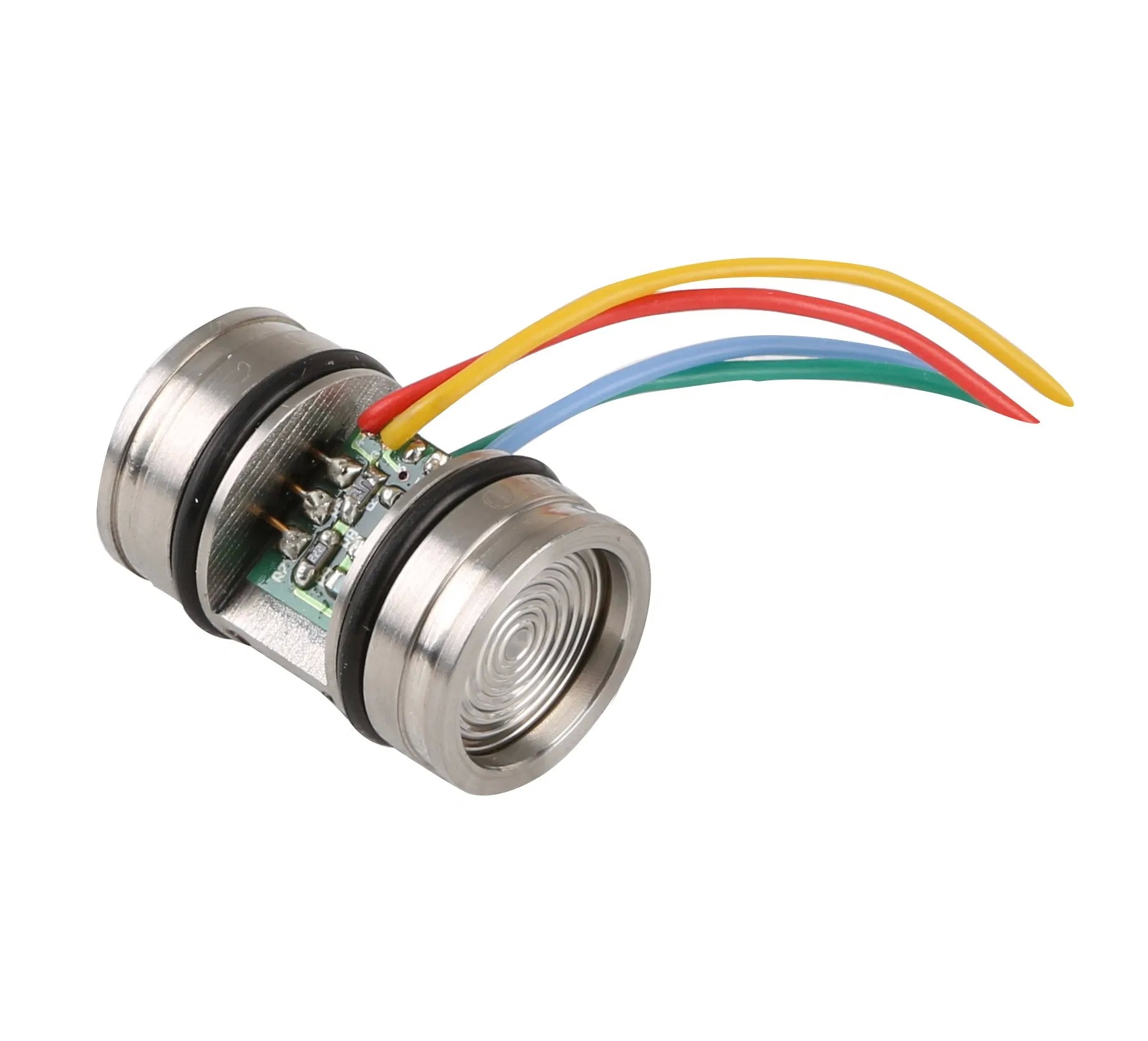

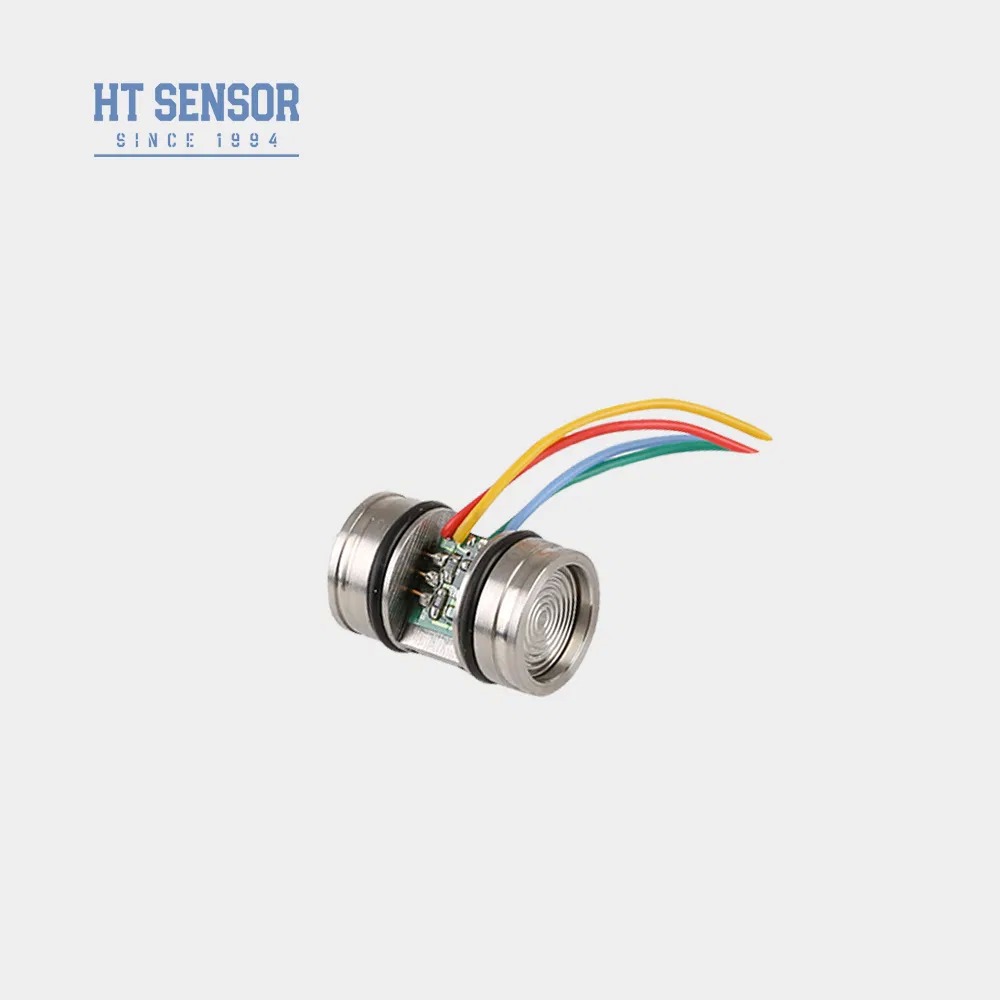

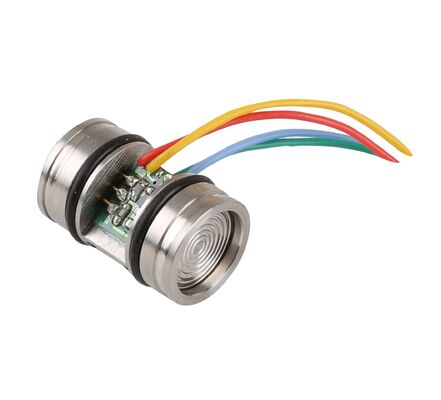

HT20 Miniatur-Differenzdrucksensor-Zelle für Flüssigkeitstests

Produktübersicht

Der HT20 ist ein piezoresistiver Differenzdrucksensor aus Silizium mit einem hochstabilen, diffundierten Siliziumelement. Der Sensorkern ist in einem Gehäuse aus Edelstahl 316L eingeschlossen, wobei der Druck über eine Edelstahlmembran und abgedichtetes Silikonöl auf den empfindlichen Chip übertragen wird. Diese vollständig festkörperbasierte Konstruktion verhindert den direkten Kontakt zwischen dem Chip und dem Messmedium und ermöglicht eine präzise Differenzdruckmessung auch in rauen und korrosiven Umgebungen.

Hauptmerkmale

Stabile und zuverlässige Leistung
Hohe Beständigkeit gegen statischen Druck
Kostengünstige Lösung
Piezoresistives, ölbefülltes Drucksensorelement aus Silizium

Anwendungen

Differenzdruckerfassung
Druckkalibrierinstrumente
Flüssigkeitsstandmessung
Industrielle Prozesssteuerung

Elektrische Leistung

Stromversorgung: ≤2mA DC (typisch 1,5mA DC)
Eingangsimpedanz: 3KΩ~6KΩ
Ausgangsimpedanz: 2,5KΩ~6KΩ
Elektrischer Anschluss: Vergoldete Kovar-Pins oder 100 mm Hochtemperaturdrähte

Leistungsparameter

Parameter	Typ	Max	Einheit
Messbereich	10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Linearität	±0,15	±0,3	%F.S
Wiederholbarkeit	0,05	0,1	%F.S
Hysterese	0,05	0,1	%F.S
Nullpunkt-Offset-Ausgang	0±1	0±2	mV
Vollausschlag-Ausgang (≤20KPa)	50±10	50±30	mV
Vollausschlag-Ausgang (≥35kPa)	100±10	100±30	mV
Nullpunkt-Offset-Temperaturdrift (≤20KPa)	±1	±2	%F.S
Nullpunkt-Offset-Temperaturdrift (≥35kPa)	±0,5	±1	%F.S
Vollausschlag-Temperaturdrift (≤20KPa)	±1	±2	%F.S
Vollausschlag-Temperaturdrift (≥35kPa)	±0,5	±1	%F.S
Kompensierte Temperatur. (≤20KPa)	0~50 ºC
Kompensierte Temperatur. (≥35kPa)	0~70 ºC
Betriebstemperatur	-20~80 ºC
Lagertemperatur	-40~125 ºC
Zulässige Überlast	Nehmen Sie den kleineren Wert zwischen dem 3-fachen des Vollausschlags oder 4 MPa
Berstdruck	5X des Vollausschlags
Langzeitstabilität	0,2 % F.S/Jahr
Membranmaterial	316L
Isolationswiderstand	≥200MΩ 100VDC
Vibration	Keine Änderung unter Bedingungen von 10gRMS, 20Hz bis 2000Hz
Schock	100g, 11ms
Reaktionszeit	≤1ms
O-Ring-Dichtung	Nitrilkautschuk oder Fluorkautschuk
Füllmedium	Silikonöl
Gewicht	~45g

Parameter getestet unter Bedingungen: 1,5 mA bei 25°C

Konstruktionsübersicht

Hinweise zum elektrischen Anschluss

Das abgehende Ende ist der Pluspol. Bei Änderungen der Kabelfarben beachten Sie bitte das am Sensor angebrachte Etikett für genaue Informationen.

Elektrischer Anschluss und Kompensation

Auswahlbeispiele

Bestell- und Installationsrichtlinien

Sorgen Sie für eine korrekte Passform zwischen Kerngröße und Gehäuse des Messumformers für die erforderliche Luftdichtheit
Achten Sie bei der Gehäusemontage auf die vertikale Ausrichtung und üben Sie gleichmäßigen Druck aus, um eine Beschädigung der Kompensationsplatte zu vermeiden
Geben Sie bei der Bestellung besondere Anweisungen, wenn das Messmedium mit dem 316L-Membranmaterial inkompatibel ist
Vermeiden Sie es, die Sensormembran mit Händen oder scharfen Gegenständen zu drücken, um Schäden zu vermeiden
Halten Sie den Druckanschluss zur Atmosphäre offen und verhindern Sie das Eindringen von Wasser, Dampf oder korrosiven Medien
Beachten Sie das Etikett auf dem eigentlichen Kern für Änderungen der Pin-Lead-Konfiguration

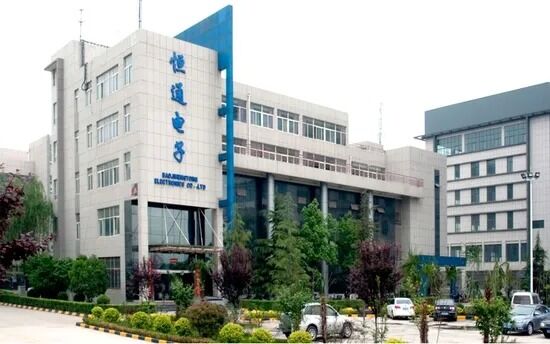

Firmeninformationen

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensor-Messumformer?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.

Wie hoch ist Ihre Produktionskapazität?

Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Messumformer pro Monat produzieren und sind in der Lage, Großaufträge zu erfüllen. Wenden Sie sich im Voraus an unser Verkaufsteam, um die Produktions- und Lieferplanung zu koordinieren.

Wie ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

Wie werden die Produkte bepreist? Gibt es Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

24 Monate Garantie nach Versand. Der Kundendienst antwortet innerhalb von 24 Stunden, mit Fernunterricht über das PC-Netzwerk verfügbar.
