Detailinformationen

Modell Nr.:	BP93420-IQT	Messmedium:	Flüssig
Genauigkeitsnote:	0,5%	Druckbereich:	- 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Frequenzgang:	2.4kHz
Überlastfähigkeit:	≤ 1,5 -mal des Nennbereichs	Wiederholbarkeit:	≤0.1%FS
Langfristige Stabilität:	± 0,1%fs/Jahr (typisch) ± 0,2%fs/Jahr (maximal)	Betriebstemperatur:	-20ºC ~ 80ºC
Lagertemperatur:	-40ºC ~ 120ºC	Zwerchfellmaterial:	316L
Gewicht:	~0,5kg
Hervorheben:	Hochtemperatur-Drucktransmitter , Flush-Diaphragma-Druckmessgerät , BP93420-IQT Silizium-Drucksensor

Produkt-Beschreibung

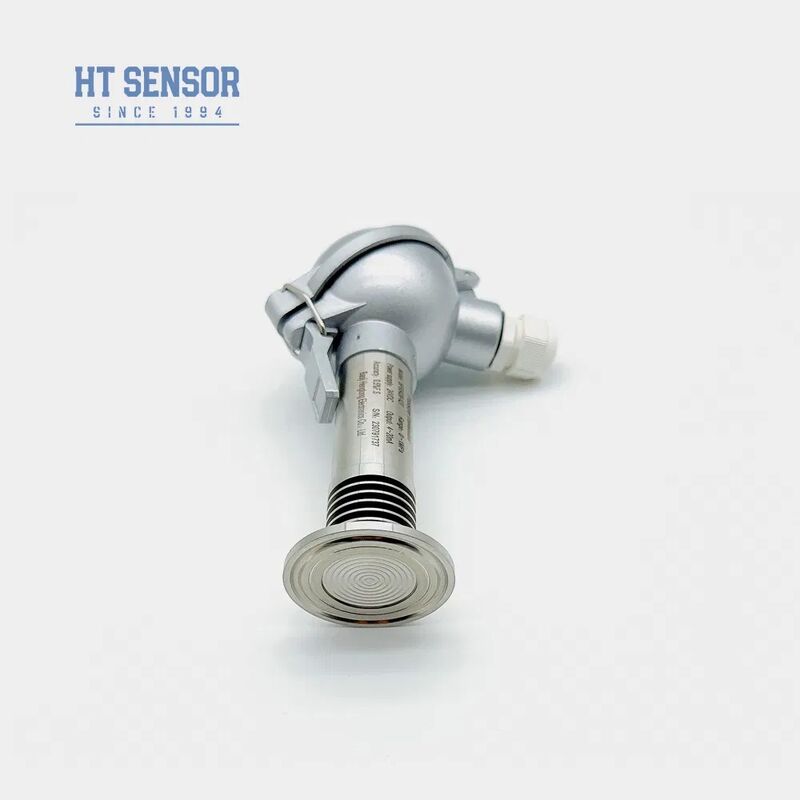

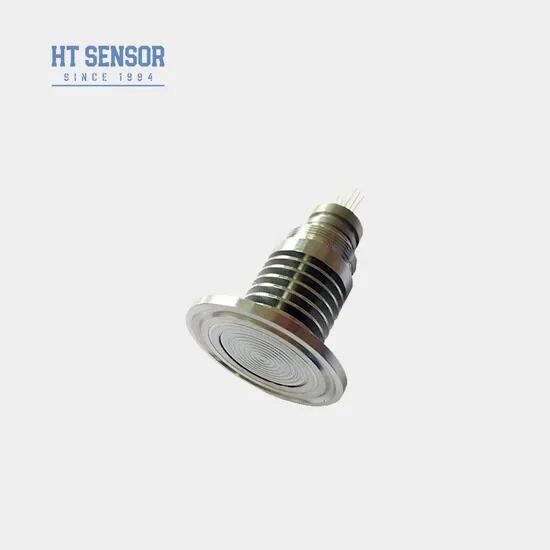

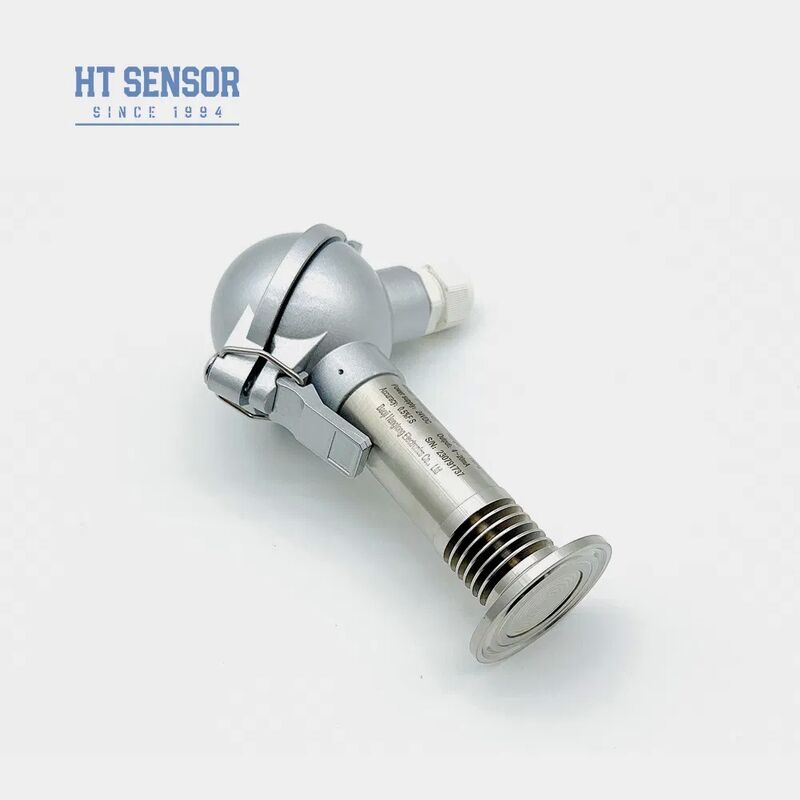

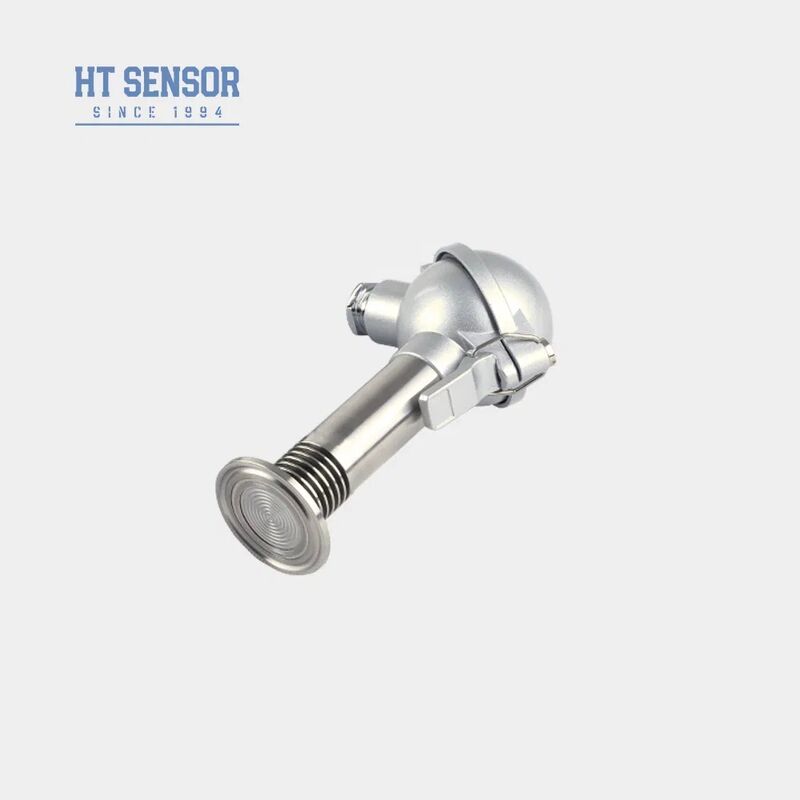

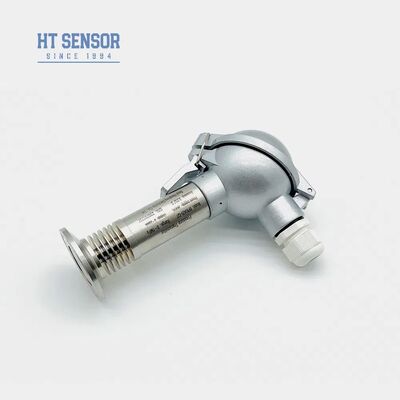

BP93420-IQT Hochtemperatur-Druckmessumformer mit bündiger Membran

Der Druckmessumformer BP93420-IQT verwendet die HT-Serie Silizium-Druckwiderstands-Isolationsöl-gefüllte Kerntechnologie als Signalmesselement. Mit einer vollmetallischen, bündigen Membran, die direkt mit dem Prozessanschluss verschweißt ist, gewährleistet dieses Design präzise Verbindungen zwischen der Prozessschnittstelle und der Messmembran. Das Produkt durchläuft strenge Tests, um eine stabile, zuverlässige Leistung zu liefern und gleichzeitig eine Blockierung des Drucklochs durch kristallisierende Medien wirksam zu verhindern.

Produktmerkmale

Großer Messbereich mit verschiedenen Druckschnittstellenoptionen
Vielfältige Ausgangssignalkonfigurationen
Einstellbare Nullpunkt- und Vollausschlagskalibrierung
Hohe Genauigkeit mit mehreren sterilen Prozessanschlüssen

Anwendungen

Messung von nicht korrosiven Gasen und Flüssigkeiten, die mit 316L-Materialien kompatibel sind
Medizinische, biopharmazeutische und lebensmittelhygienische Industrie für sterile Prozesse
Papier- und chemische Industrie, Abwasserstandüberwachung und Druckmessungen in Getränkedosen
Hydraulische und pneumatische Steuerungssysteme

Leistungsparameter

Messbereich	-100kPa…0kPa ~ 35kPa…3.5MPa
Druckart	Relativdruck, Absolutdruck, Relativdruck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit bei 25ºC	±0,25 % (typisch) ±0,5 % (maximal)
Wiederholbarkeit	≤0,1 %FS
Hysterese	≤0,1 %FS
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (maximal)
Temperaturdrift des Nullpunkts	±0,02 %FS/ºC (≤100KPa) ±0,01 %FS/ºC (>100KPa)
Temperaturdrift des Vollausschlags	±0,02 %FS/ºC (≤100KPa) ±0,01 %FS/ºC (>100KPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0-70ºC (≤10 MPa, anpassbar)
Betriebstemperatur	-20ºC~80ºC
Lagertemperatur	-40ºC~120ºC
Vibration	10 g, 55 Hz ~ 2 kHz
Gehäusematerial	304,316L
Membranmaterial	316L
Isolationswiderstand	100 MΩ 100 VDC
Explosionsschutzart	Ex db IIC T6 Gb
Schutzart	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,5 kg

Ausgangssignalspezifikationen

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20mA	12~30VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1~5V 0/1~10V 0,5~4,5V	5VDC
RS485-Kommunikationsprotokoll	3,6~30V / Batterie	4 Draht

Bestellinformationen

Bestellhinweise

Stellen Sie sicher, dass das gemessene Medium mit den Kontaktmaterialien des Produkts kompatibel ist
Explosionsgeschützte Modelle enthalten keine Digitalanzeigeköpfe
Messumformer mit LCD- oder LED-Anzeige benötigen eine Stromversorgung ≥20VDC
Installieren Sie Blitzschutzvorrichtungen und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
Wählen Sie für Betriebstemperaturen unter -20ºC EPDM-O-Ring-Dichtungen
Die Standardkabellänge beträgt 1,5 m (Polyethylenmaterial)
Geben Sie besondere Anforderungen für Vibrationen, Stöße oder elektromagnetische Störungen an

Bestellübersicht

BP93420XX	Druckmessumformer
Gliederungscode
IB	Allgemeiner Druckmessumformer
IX	Druckmessumformer mit Anzeige
IE	Stoßfester Luftfahrt-Druckmessumformer
IIC/III	Industrieller allgemeiner/Anzeige-Druckmessumformer
IF	Feuchtigkeitsbeständiger Druckmessumformer
IIE/IIIE	Allgemeiner/Anzeige-Druckmessumformer
IN	Klimaanlagen-spezifischer Druckmessumformer
IC	Hochtemperatur-Druckmessumformer
IQ1/IQ2	Großmembran-/Hochtemperatur-Druckmessumformer
Messbereich
-100kPa…0kPa ~ 35kPa…3.5MPa (0-X)Kpa oder MPa \| X: Tatsächlicher Messbereich
Stromversorgungscodes
D1	24VDC
D2	5VDC
D3	Andere
Ausgangssignalcodes
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC
Druckanschluss-Codes
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Andere
Elektrische Anschluss-Codes
B1	Hirschmann
B2	PG7-Stecker
B3	Abgedichteter Kabelausgang
B4	Industriegehäuse 2088
B5	Industriegehäuse 2088 mit Anzeige
B6	Andere
Druckart-Codes
G	Relativdruck
A	Absolutdruck
S	Relativdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensor-Messumformer?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Dienstleistungen an.

Wie hoch ist Ihre Produktionskapazität?

Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Messumformer pro Monat produzieren und sind in der Lage, Großaufträge zu erfüllen. Wenden Sie sich im Voraus an unser Verkaufsteam, um die Produktions- und Lieferplanung zu koordinieren.

Wie lange ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

Wie werden die Produkte bepreist? Gibt es Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

24 Monate Garantie nach Versand. Unser Kundendienstteam antwortet innerhalb von 24 Stunden, mit Remote-PC-Netzwerkunterstützung.

Größe und Tag:

Zertifizierung:	CE, RoHS

Min Bestellmenge:	1
Preis:	45
