Detailinformationen

Modell Nr.:	BP93420-IIIQT	Messmedium:	Flüssig
Genauigkeitsnote:	0,5%	Druckbereich:	- 100 Kpa... 0 Kpa ~ 35 Kpa...3.5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Frequenzgang:	2.4kHz
Gewicht:	~ 1 kg	Überlastfähigkeit:	≤ 1,5 -mal des Nennbereichs
Wiederholbarkeit:	≤0.1%FS	Hysterese:	≤0.1%FS
Langfristige Stabilität:	± 0,1%fs/Jahr (typisch) ± 0,2%fs/Jahr (maximal)	Betriebstemperatur:	-20ºC ~ 80ºC
Ausgangssignal:	4 ~ 20 mA, 0 ~ 10/20 mA, 0/1 ~ 5 V, 0/1 ~ 10 V, 0,5 ~ 4,5 V, RS485
Hervorheben:	OEM-Digitaldruckmessgerät , 3051 BP93420-IIIQT Getränkesensor , Silizium-Drucktransmitter mit Garantie

Produkt-Beschreibung

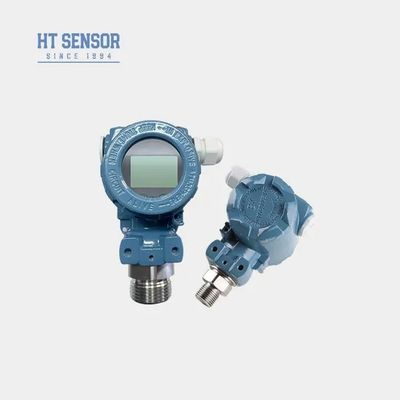

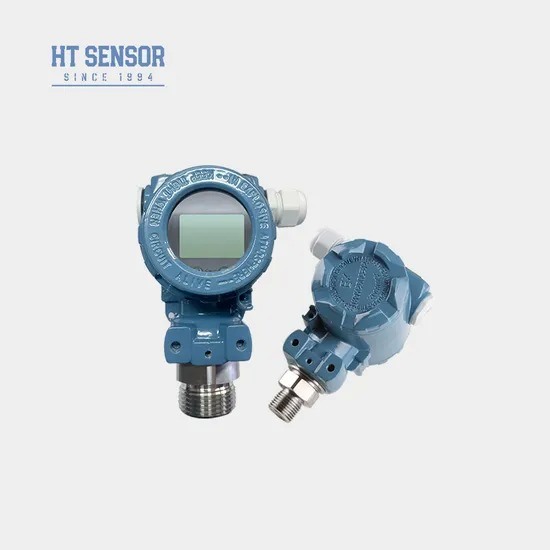

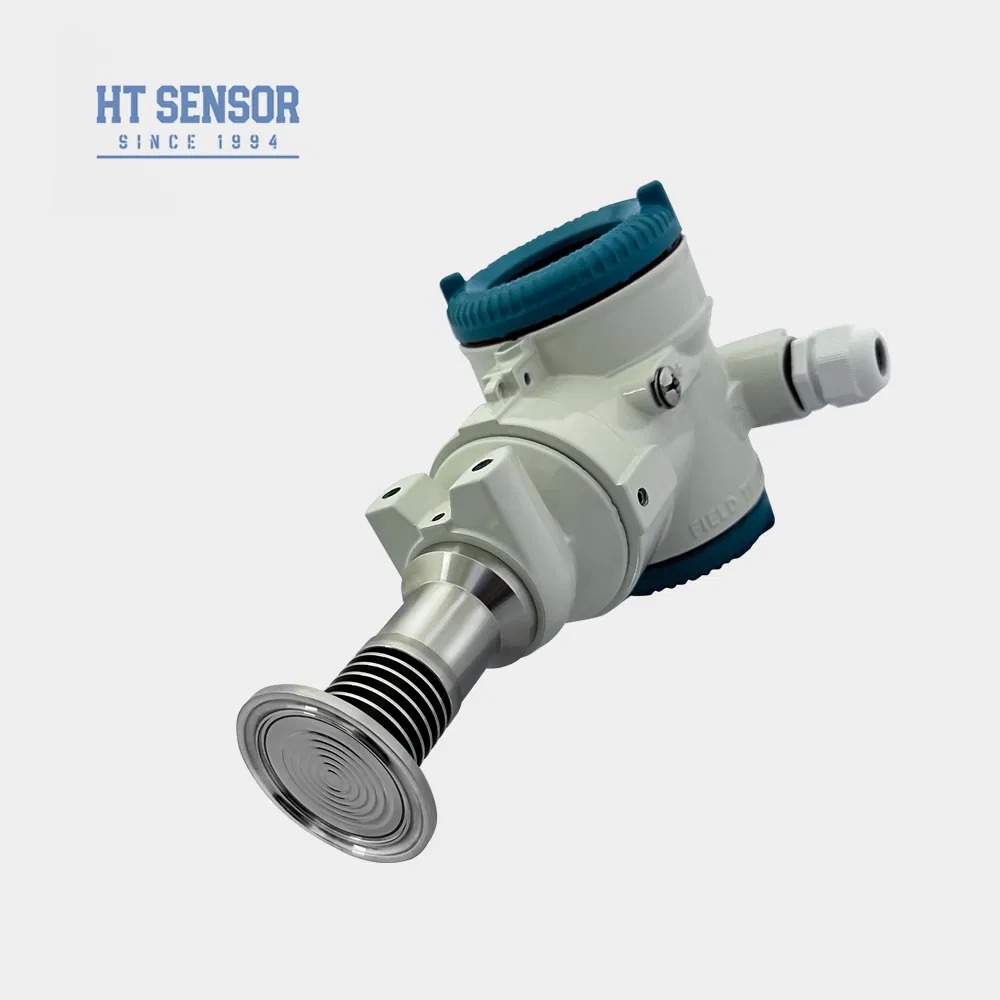

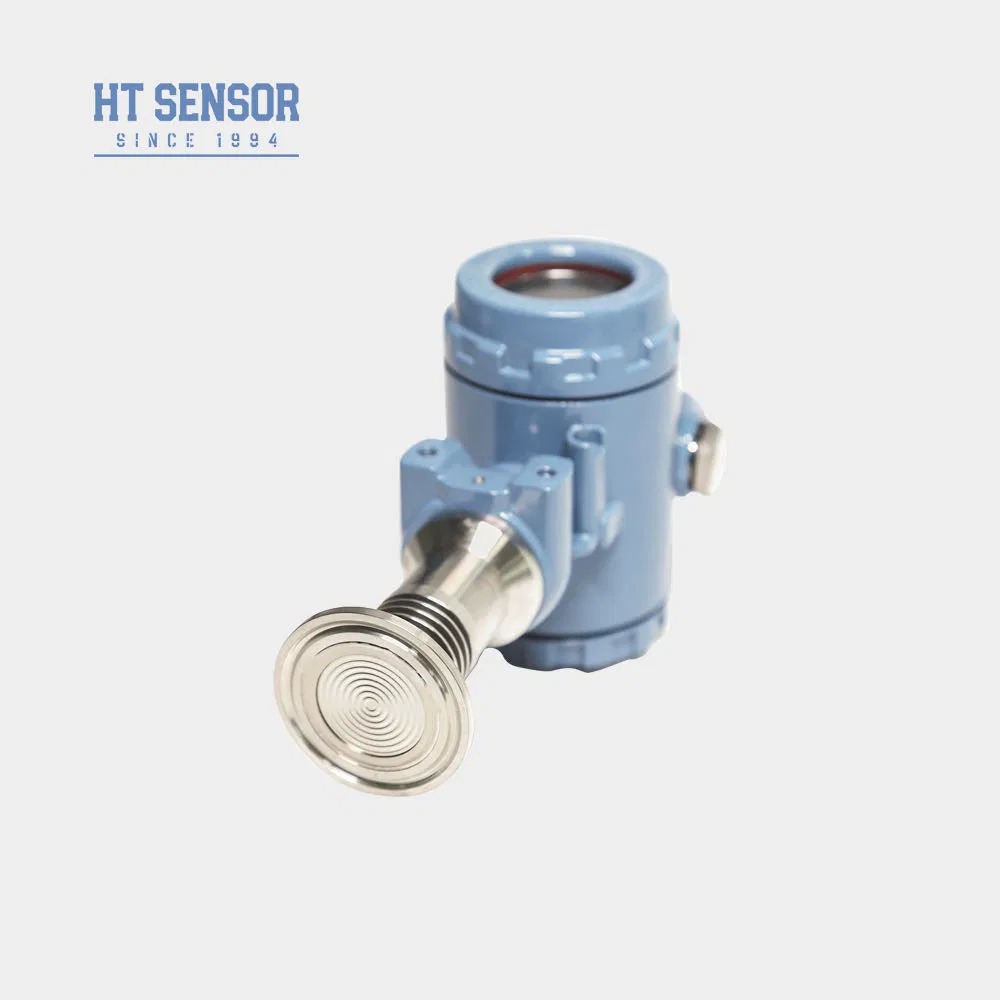

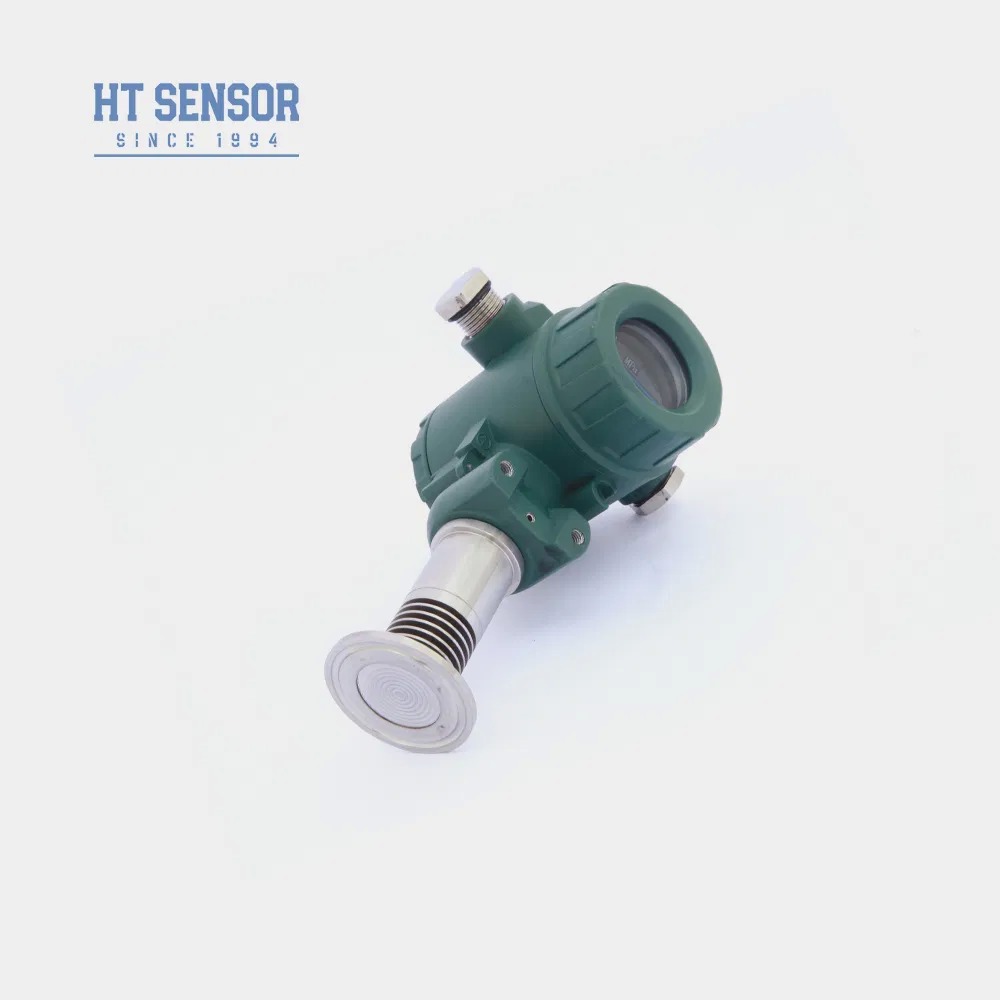

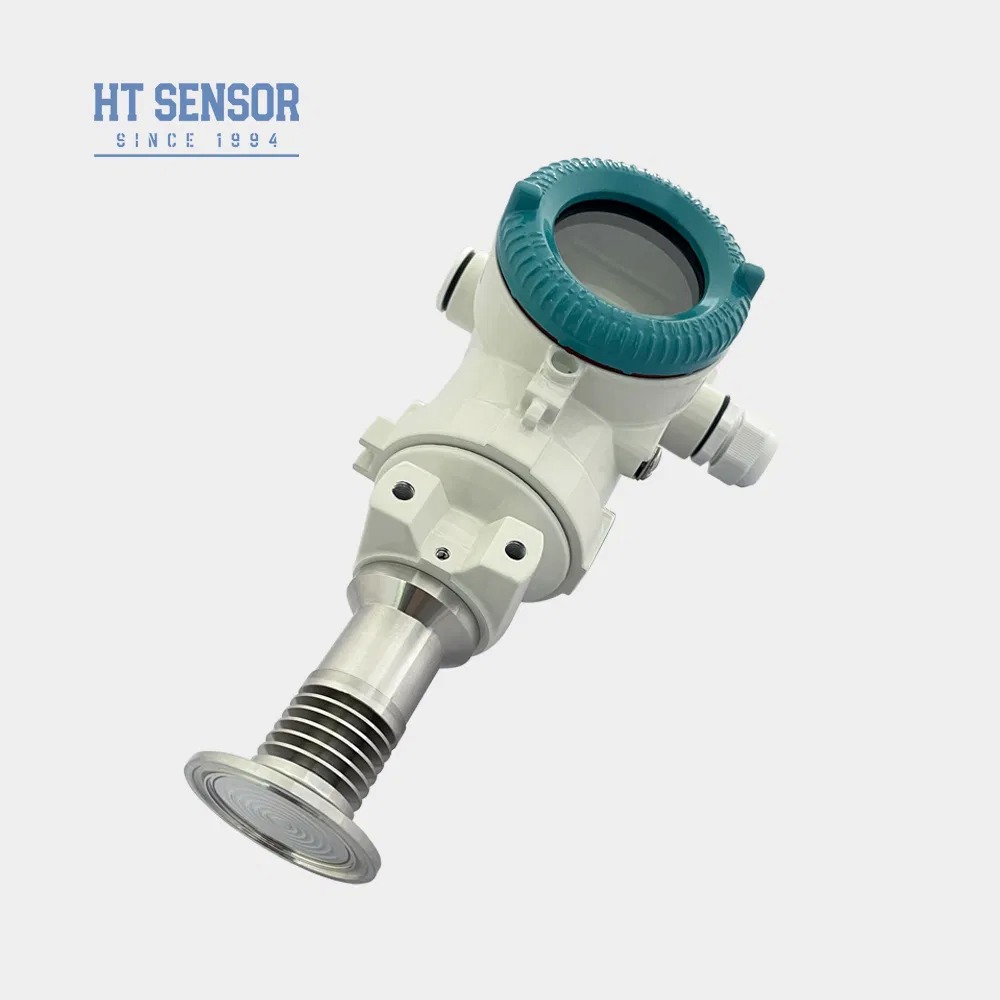

BP93420-IIIQT Drucktransmitter

Der BP93420-IIIQT Drucktransmitter verwendet die HT-Serie Silizium-Druckwiderstands-Isolationsöl-gefüllte Kerntechnologie als Signalmesselement. Er verfügt über eine vollmetallische bündige Membran und eine direkte Verschweißung mit dem Prozessanschluss, wodurch präzise Verbindungen zwischen dem Prozessanschluss und der Messmembran gewährleistet werden. Das gesamte Produkt durchläuft strenge Tests, um eine stabile, zuverlässige Leistung zu gewährleisten und Drucklochverstopfungen durch kristallisierende Medien wirksam zu verhindern.

Produktmerkmale

Großer Messbereich mit verschiedenen Druckanschlussoptionen
Vielfältige Ausgangssignaloptionen
Einstellbare Nullpunkt- und Vollausschlagskalibrierung
Hohe Genauigkeit mit mehreren sterilen Prozessanschlüssen

Anwendungen

Messung von nicht korrosiven Gasen und Flüssigkeiten mit 316L-Kompatibilität
Medizinische, biopharmazeutische und lebensmittelhygienische Industrien für die sterile Verarbeitung
Papier- und chemische Industrie, Abwasserstandüberwachung und Getränkedosen-Druckmessungen
Hydraulische und pneumatische Steuerungssysteme

Leistungsparameter

Messbereich	-100kPa…0kPa ~ 35kPa…3.5MPa
Druckart	Relativdruck, Absolutdruck, Abgedichteter Druck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit @ 25ºC	±0,25 % (typisch) ±0,5 % (maximal)
Wiederholbarkeit	≤0,1 %FS
Hysterese	≤0,1 %FS
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (maximal)
Temperaturdrift des Nullpunkts	±0,02 %FS/ºC (≤100KPa) ±0,01 %FS/ºC (>100KPa)
Temperaturdrift des Vollausschlags	±0,02 %FS/ºC (≤100KPa) ±0,01 %FS/ºC (>100KPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0-70ºC (≤10 MPa, anpassbar)
Betriebstemperatur	-20ºC~80ºC
Lagertemperatur	-40ºC~120ºC
Vibration	10g, 55Hz ~ 2kHz
Gehäusematerial	304,316L
Membranmaterial	316L
Isolationswiderstand	100MΩ 100VDC
Explosionsschutzklasse	Ex db IIC T6 Gb
Schutzart	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,3 kg

Ausgangssignal	Versorgungsspannung	Ausgangstyp
4~20mA	12~30VDC	2/3/4 Draht
0~10/20mA		3 Draht
0/1~5V 0/1~10V 0,5~4,5V	5VDC
RS485 Kommunikationsprotokoll	3,6~30V / Batterie	4 Draht

Bestellhinweise

Stellen Sie sicher, dass das gemessene Medium mit den Kontaktteilen des Produkts kompatibel ist
Produkte mit Explosionsschutztyp enthalten keine Digitalanzeigeköpfe
Für Transmitter mit LCD- oder LED-Anzeigeköpfen sollte die Stromversorgung nicht unter 20 VDC liegen
Installieren Sie Blitzschutzvorrichtungen vor Ort und gewährleisten Sie eine zuverlässige Erdung
Wählen Sie für Betriebstemperaturen unter -20ºC eine EPDM-O-Ring-Dichtung anstelle von Fluorkautschuk
Die Standardkabellänge beträgt 1,5 m mit Polyethylenmaterial; geben Sie alternative Materialien in der Bestellung an
Informieren Sie uns über besondere Anforderungen, einschließlich starker Vibrationen, Stoßkraft oder elektromagnetischer Störungen

Bestellübersicht

BP93420XX | Drucktransmitter

Code	Konstruktionsübersicht
IB	Allgemeiner Drucktransmitter
IX	Drucktransmitter mit Anzeige
IE	Stoßfester Luftfahrtdrucktransmitter
IIC/III	Industrieller allgemeiner/Anzeige-Drucktransmitter
IF	Feuchtigkeitsbeständiger Drucktransmitter
IIE/IIIE	Allgemeiner/Anzeige-Drucktransmitter
IN	Klimaanlagen-spezifischer Drucktransmitter
IC	Hochtemperatur-Drucktransmitter
IQ/IQT	Großmembran-/Hochtemperatur-Drucktransmitter

Code	Stromversorgung
D1	24VDC
D2	5VDC
D3	Sonstige

Code	Ausgangssignal
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Code	Druckanschluss
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Sonstige

Code	Elektrischer Anschluss
B1	Hirschmann
B2	PG7-Stecker
B3	Abgedichteter Kabelausgang
B4	Industriegehäuse 2088
B5	Industriegehäuse 2088 mit Anzeige
B6	Sonstige

Code	Druckart
G	Relativdruck
A	Absolutdruck
S	Abgedichteter Referenzdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensor-Transmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Bedürfnisse anpassen. Wir bieten OEM- und ODM-Service.

Wie hoch ist Ihre Produktionskapazität?

Unsere Fertigungsanlagen können bis zu 30.000 Drucksensor-Transmitter pro Monat produzieren und sind in der Lage, Großaufträge zu erfüllen. Wenden Sie sich im Voraus an unser Verkaufsteam, um die Produktions- und Lieferplanung zu koordinieren.

Wie lange ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Kundenspezifische Produkte können variieren.

Wie werden die Produkte bepreist? Gibt es Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Wie lautet die Garantie für Ihre Produkte? Und Kundendienst?

24 Monate Garantie nach Versand. Unser Kundendienstteam antwortet innerhalb von 24 Stunden, mit Fernunterricht über PC-Netzwerk immer verfügbar.
