Detailinformationen

Modell Nr.:	BP156	Messmedium:	Gas
Genauigkeitsnote:	0,5%	Druckbereich:	0kpa~10kpa...5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	304	Kompensation Temp.:	0-70℃
Betriebstemperatur:	-20ºC ~ 80ºC	Lagertemperatur:	-40ºC ~ 120ºC
Zwerchfellmaterial:	316L	Isolationswiderstand:	100 mΩ 100VDC
Explosionssicherheit:	Ex DB IIC T6 GB	O-Ring-Dichtung:	mit einer Breite von nicht mehr als 15 mm
Gewicht:	~ 0,05 kg
Hervorheben:	4-20mA Ausgangsdrucktransmitter , kostengünstiger Luftdrucksensor , Silizium-Drucktransmitter mit Garantie

Produkt-Beschreibung

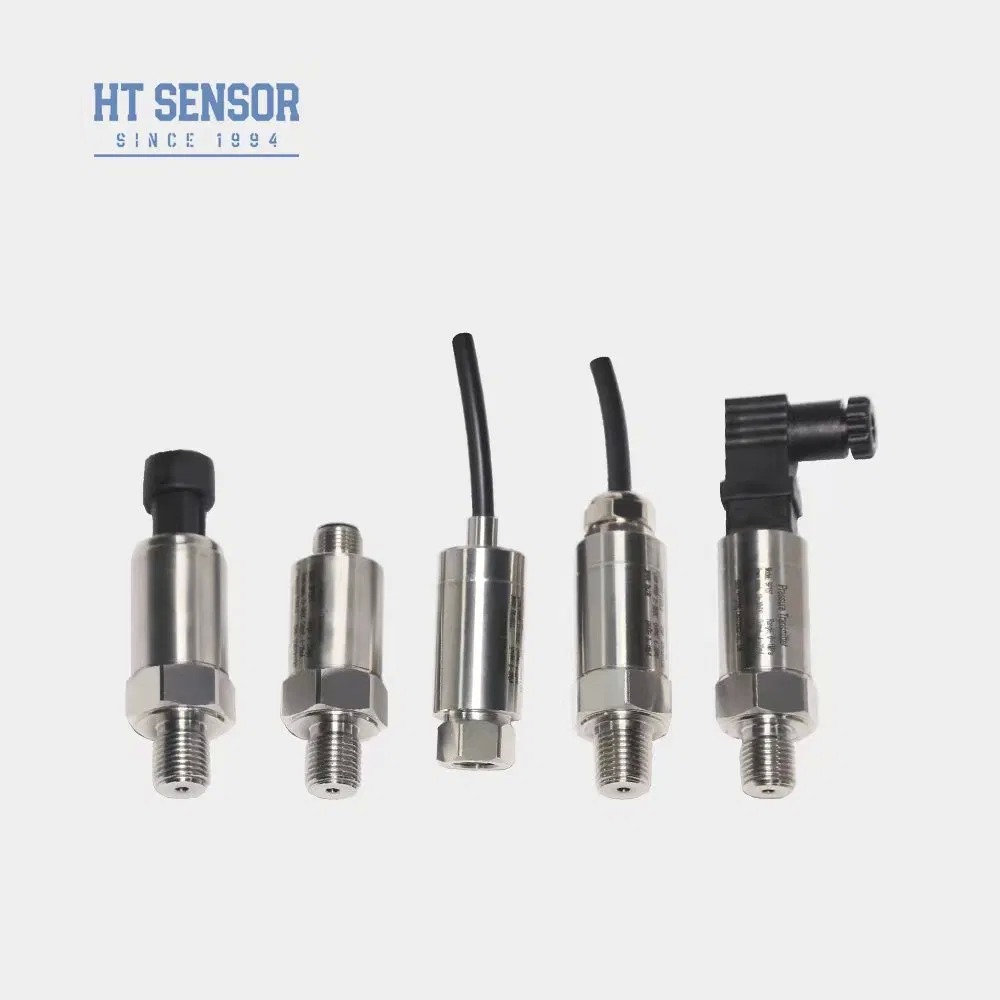

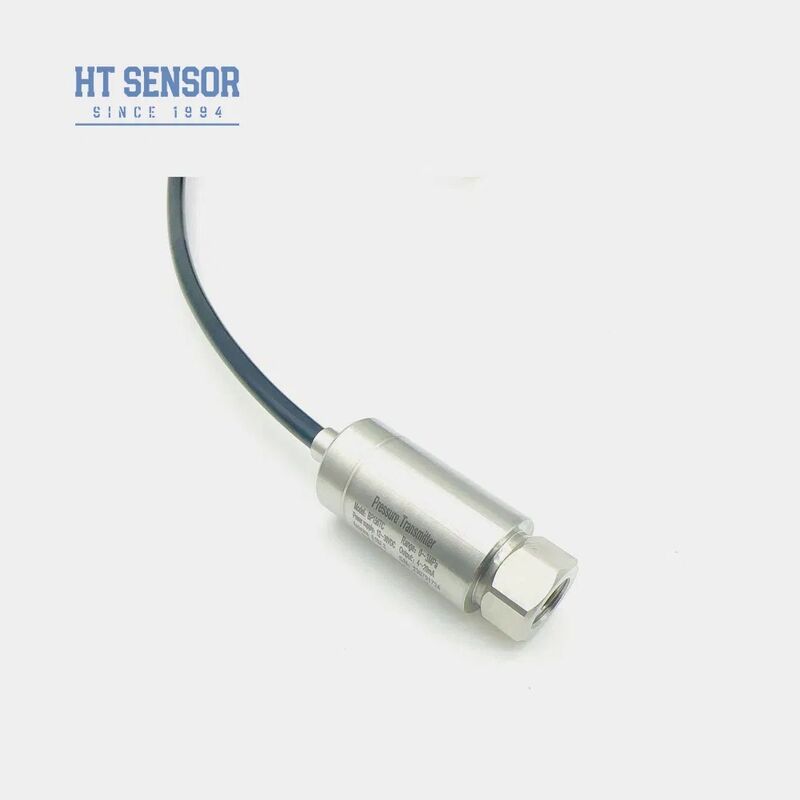

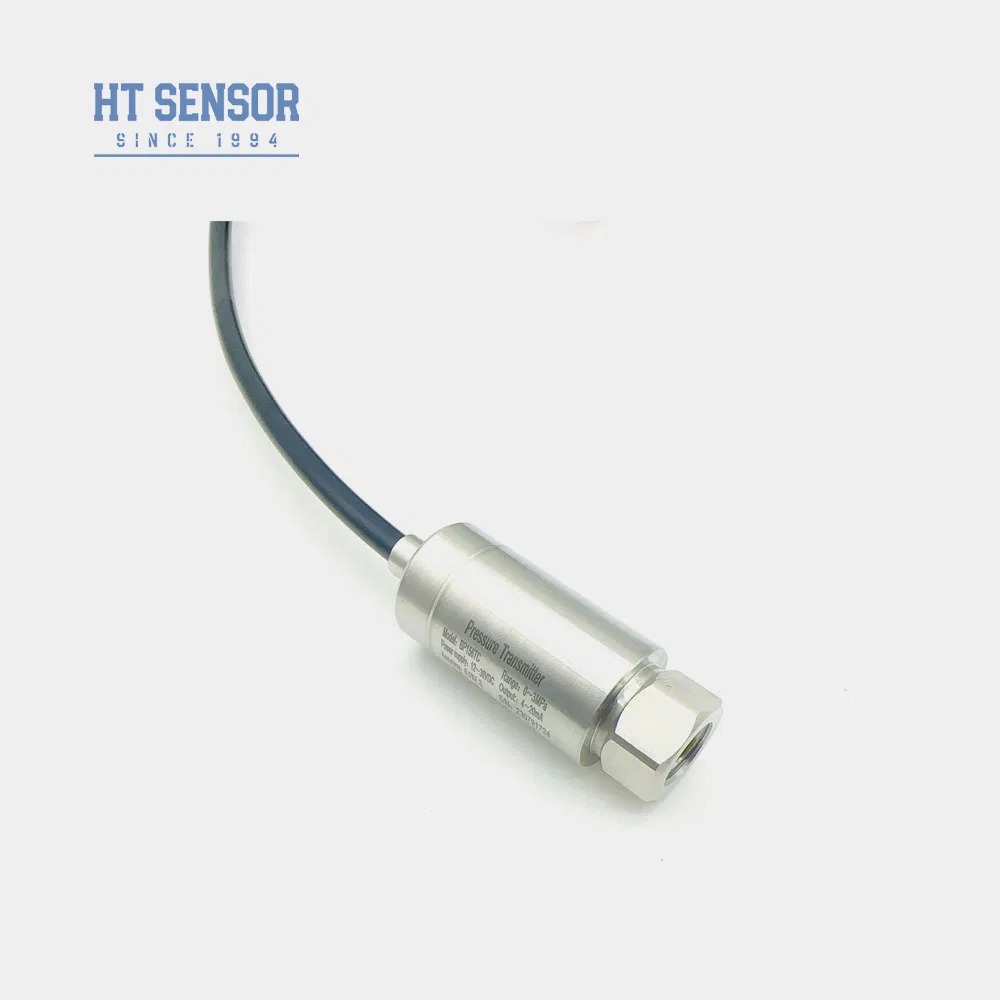

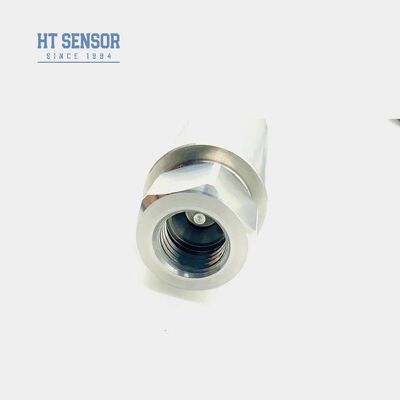

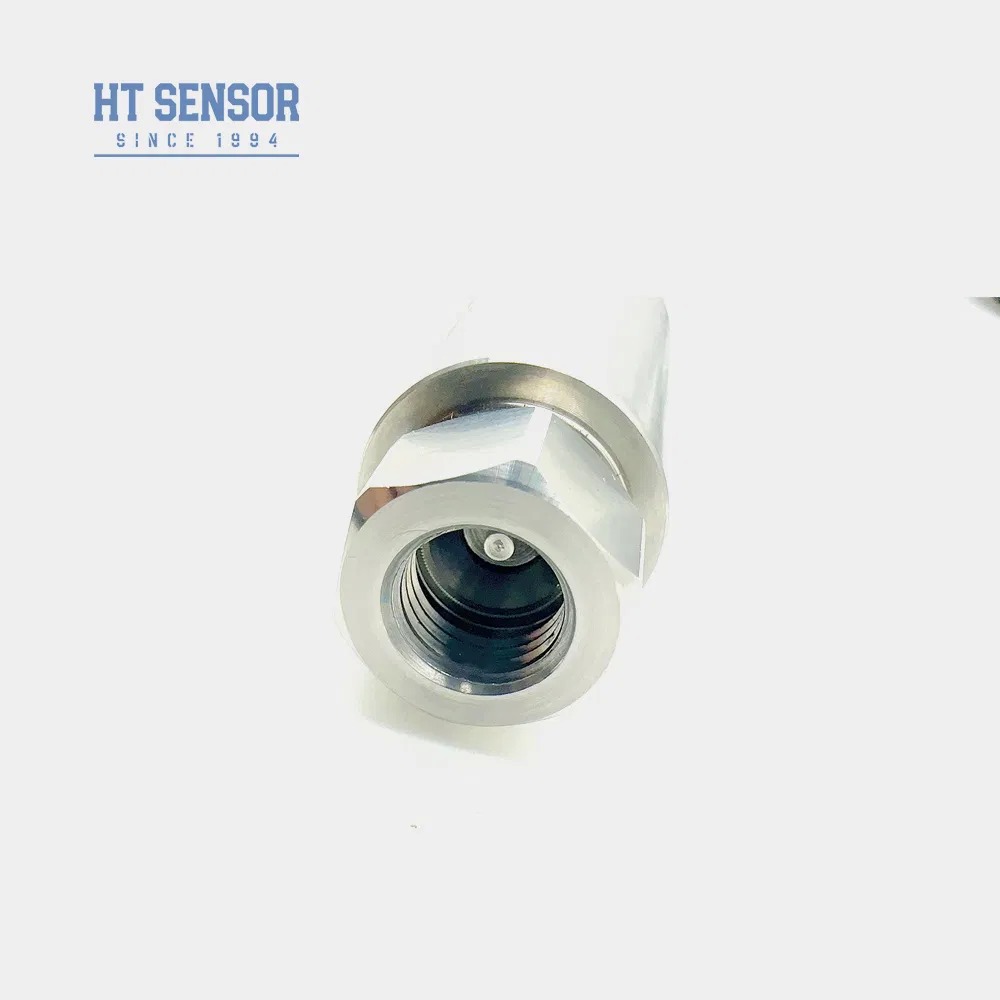

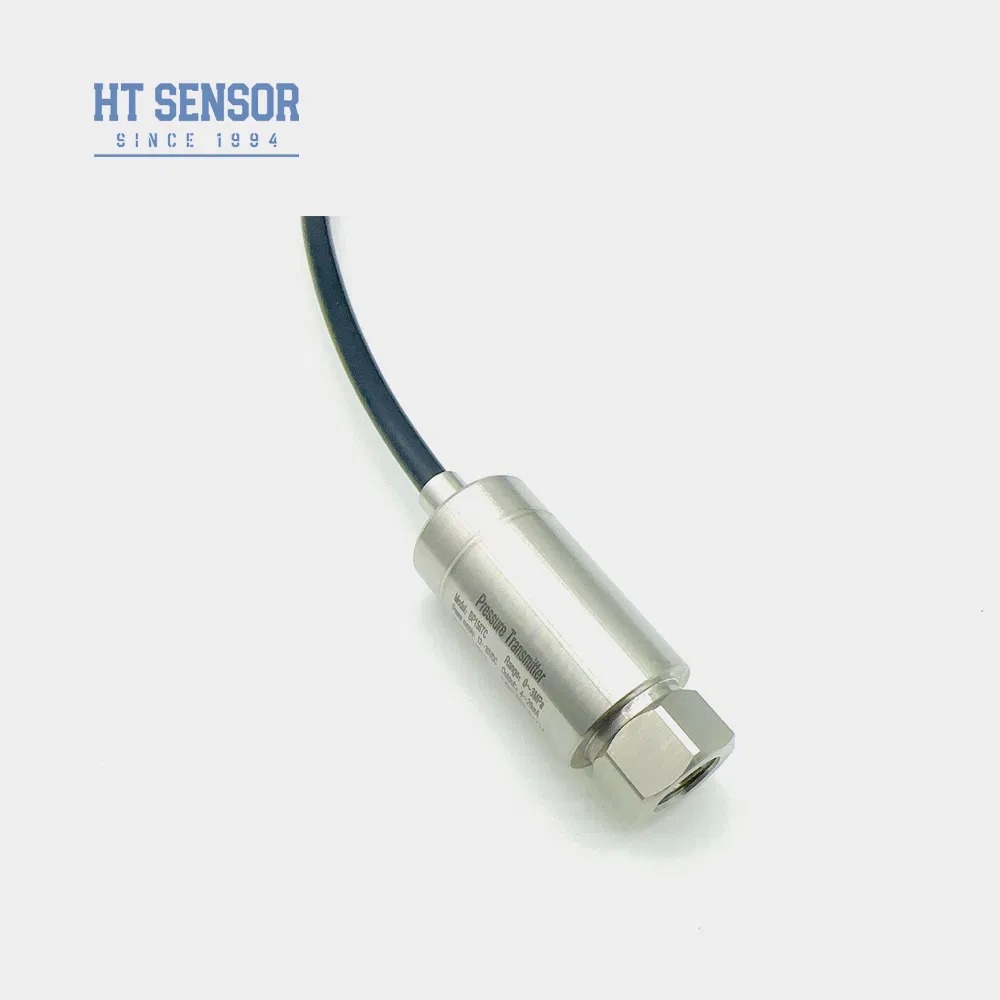

BP156 Drucktransmitter

Der Drucktransmitter BP156 ist eine kostengünstige Lösung, die speziell für Luftkompressoren und Kühlgeräte entwickelt wurde. Dieser Sender ist mit der neuesten Technologie ausgestattet und verfügt über eine von unserem Unternehmen unabhängig entwickelte leistungsstarke Senderschaltung. Er bietet kompakte Abmessungen, hohe Feuchtigkeitsbeständigkeit und hervorragende Eigenschaften gegen elektromagnetische Störungen. Strenge Tests und Alterungsauswahl für Komponenten, Halbzeuge und Fertigwaren gewährleisten eine stabile und zuverlässige Leistung.

Produktmerkmale

Großer Messbereich mit Edelstahlkonstruktion
Mehrere Druckschnittstellenkonfigurationen verfügbar
Kompaktes und leichtes Design
Einstellbare Null- und Endkalibrierung
Hohe Präzision mit vollständiger Edelstahlstruktur

Anwendungen

Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit Edelstahl 316L
Anwendungen in der Schifffahrts- und Luftfahrtindustrie
Industrielle Prozesse einschließlich Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
Hydraulische und pneumatische Steuerungssysteme

Leistungsparameter

Parameter	Spezifikation
Messbereich	0 kPa ~ 10 kPa…5 MPa
Drucktyp	Überdruck, Absolutdruck, versiegelter Druck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit bei 25 °C	±0,25 % (typisch) ±0,5 % (maximal)
Wiederholbarkeit und Hysterese	0,02 % FS (typisch) 0,05 % FS (max.)
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (max.)
Nullpunkttemperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Vollständige Temperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0–70 °C (≤ 10 MPa, anpassbar)
Betriebstemperatur	-20 °C bis 80 °C
Lagertemperatur	-40 °C bis 120 °C
Vibration	10g, 55Hz ~ 2kHz
Gehäusematerial	304, 316L
Membranmaterial	316L
Isolationswiderstand	100 MΩ 100 VDC
Explosionsgeschützte Klassifizierung	Ex db IIC T6 Gb
Schutzklasse	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,05 kg

Spezifikationen des Ausgangssignals

Ausgangssignal	Versorgungsspannung	Ausgabetyp
4~20mA	12~30 VDC	2/3/4 Draht
0~10/20mA		3-Draht
0/1~5V 0/1~10V 0,5 ~ 4,5 V	5 VDC

Auswahlbeispiele

Bestellinformationen

Wichtige Bestelltipps

Stellen Sie sicher, dass das Messmedium mit den Kontaktteilen des Produkts kompatibel ist
Explosionsgeschützte Produkte enthalten keine digitalen Anzeigeköpfe
Bei Sendern mit LCD- oder LED-Anzeige sollte die Stromversorgung nicht weniger als 20 VDC betragen
Installieren Sie Blitzschutzgeräte und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
Für Betriebstemperaturen unter -20 °C wählen Sie eine EPDM-O-Ring-Dichtung anstelle von Fluorkautschuk
Die Standardkabellänge beträgt 1,5 m (Polyethylen-Material); Geben Sie bei Bedarf alternative Materialien an
Informieren Sie uns über besondere Anforderungen wie starke Vibrationen, Stoßkräfte oder elektromagnetische Störungen

Bestellleitfaden

BP15X | Analoger Drucktransmitter

Code	Umrisskonstruktion
5	Packard-Stecker
6	Versiegeltes Direktausgangskabel 1,5 Meter
7	Mini-Hirschmann-Stecker
8	Großer Hirschmann-Stecker

Code	Stromversorgung
D1	24 VDC
D2	5 VDC
D3	Andere

Code	Ausgangssignal
S1	4 ~ 20 mA DC
S2	1~5 VDC
S3	0~5 VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10 VDC
S7	0,5~4,5 VDC

Code	Druckanschluss
J1	M20×1,5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Andere (¢50,4 Flansch)

Code	Elektrischer Anschluss
B1	Hirschmann
B2	PG7
B3	Kabelversiegelter Ausgang 1,5 Meter
B4	Andere

Code	Drucktyp
G	Manometerdruck
A	Absoluter Druck
S	Versiegelter Referenzdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensortransmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Anforderungen anpassen. Wir bieten OEM- und ODM-Service.

Wie hoch ist Ihre Produktionskapazität?

Unsere Produktionsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren, sodass wir den Anforderungen von Großaufträgen voll und ganz gerecht werden können. Um eine reibungslose Produktions- und Lieferplanung zu gewährleisten, empfiehlt sich jedoch eine vorherige Kontaktaufnahme mit unserem Vertriebsteam.

Was ist die typische Lieferzeit?

5~8 Werktage für Standardmodelle. Maßgeschneiderte Produkte können variieren.

Wie sind die Produkte preislich? Irgendwelche Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Welche Garantie haben Ihre Produkte? Und After-Sales-Service?

Unsere Garantiezeit beträgt 24 Monate nach Versand und unser Kundendienstteam wird Ihre Fragen innerhalb von 24 Stunden beantworten. Eine Fernanweisung über ein PC-Netzwerk ist jederzeit möglich.

Größe und Tag:

Zertifizierung:	CE, RoHS

Min Bestellmenge:	1
Preis:	15
