Detailinformationen

Modell Nr.:	BP156	Messmedium:	Flüssig
Genauigkeitsnote:	0,2 g	Druckbereich:	0kpa~10kpa...5MPa
IP-Bewertung:	IP65	Drucktyp:	Messdruck, absoluter Druck, versiegelter Druck
Gehäusematerial:	316L	Kompensationstemperatur:	-10 ℃ ~ 70 ℃
Betriebstemperatur:	-20ºC ~ 80ºC	Lagertemperatur:	-40ºC ~ 120ºC
Zwerchfellmaterial:	316L	Isolationswiderstand:	100 mΩ 100VDC
Explosionssicherheit:	Ex DB IIC T6 GB	Gewicht:	~ 0,05 kg
Frequenzgang:	2.4kHz
Hervorheben:	M12-Drucktransmittersensor , kleiner Öldrucktransmitter , Silizium-Drucksensor mit Garantie

Produkt-Beschreibung

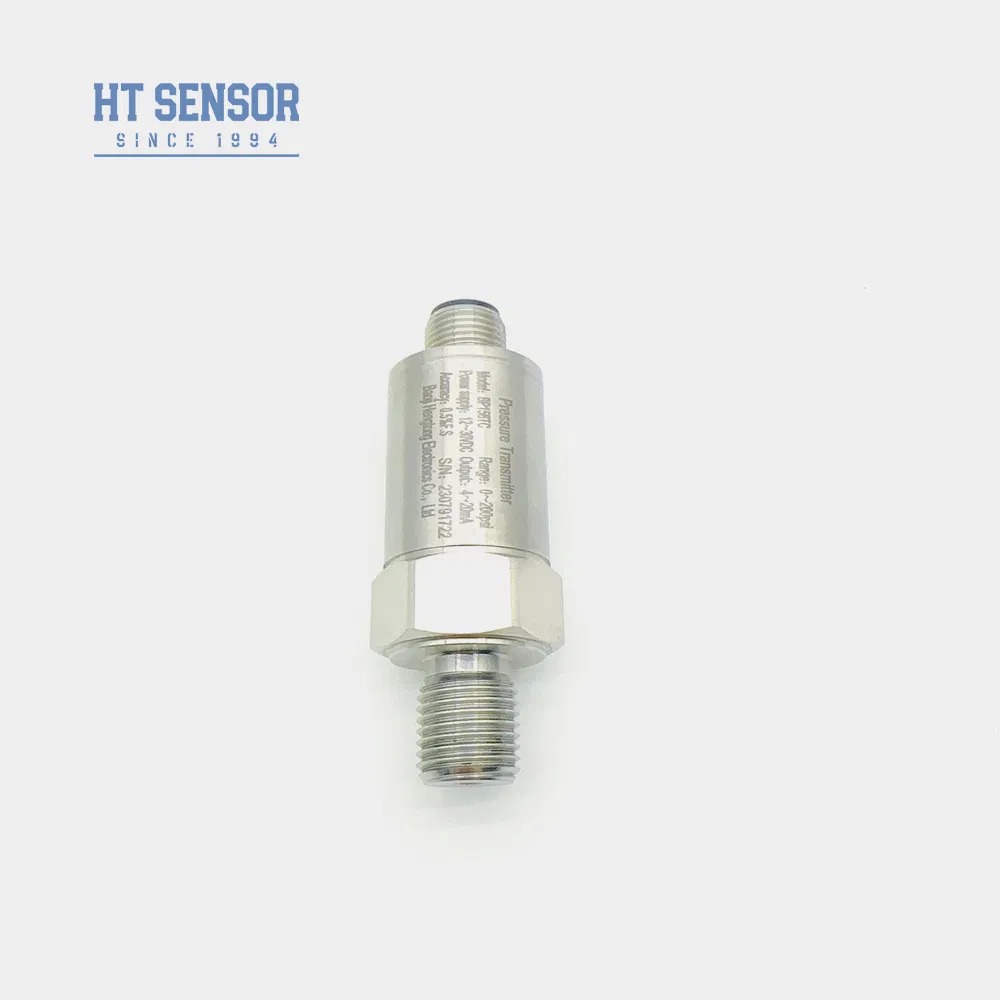

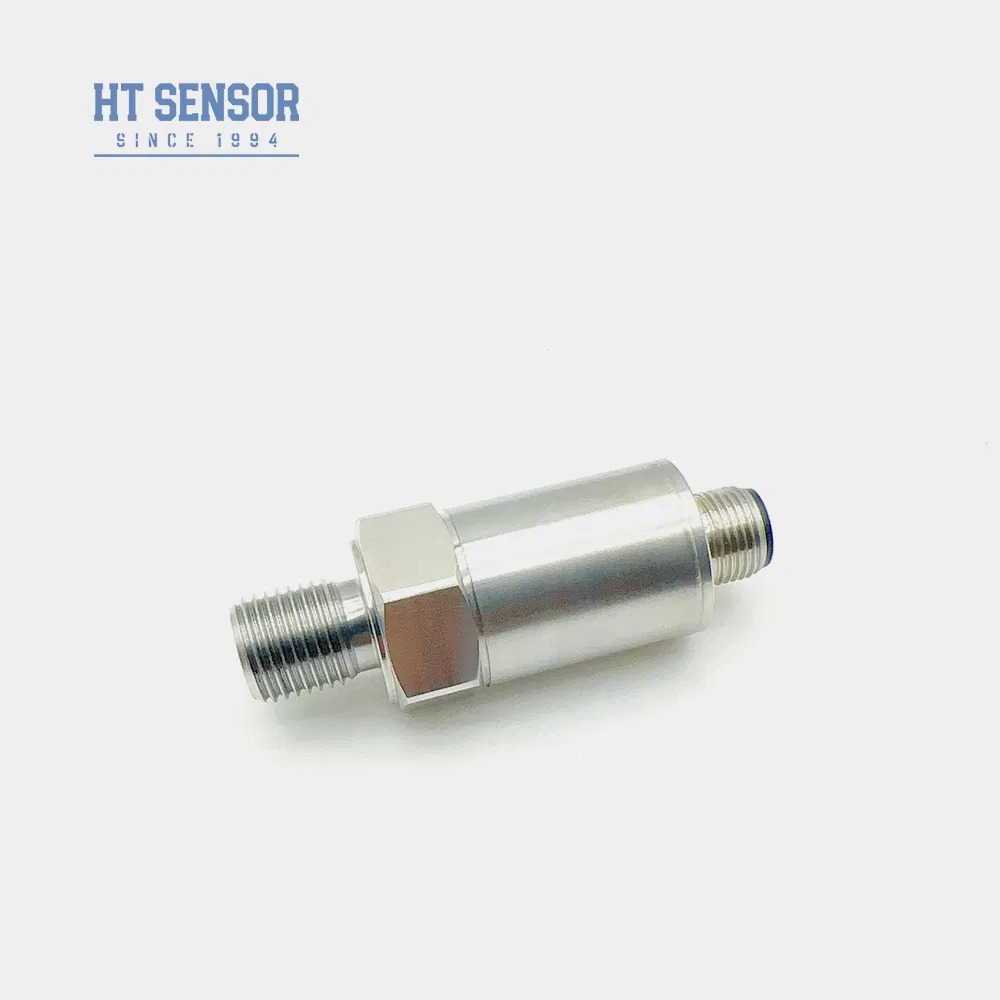

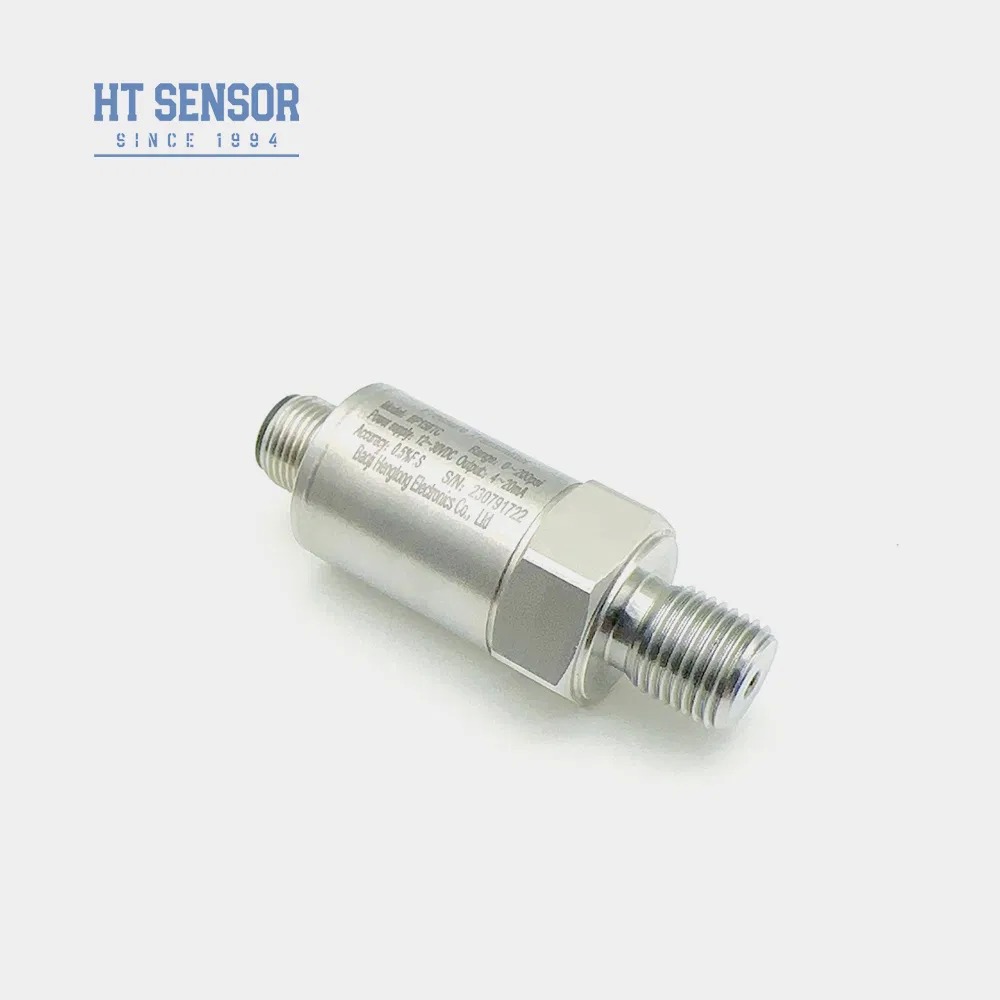

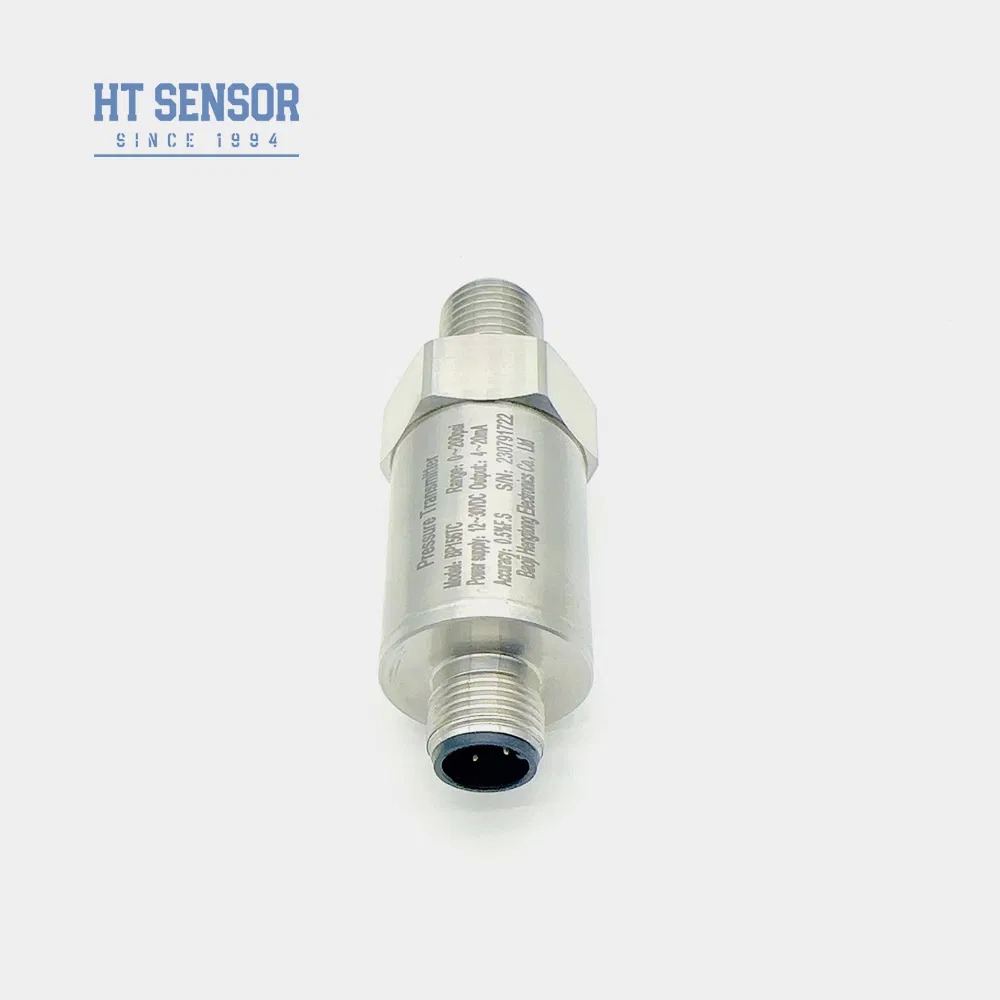

BP156 Kleiner M12-Drucktransmittersensor

Produktübersicht

Der Druckmessumformer BP156 nutzt als Signalmesselement die druckbeständige Silizium-Isolationsmembran-Ölkerntechnologie der HT-Serie. Der Signalverarbeitungsschaltkreis ist in einem Edelstahlgehäuse untergebracht und wandelt Sensorsignale in Standardausgangssignale um. Strenge Tests und Alterungsprüfungen von Komponenten, Halbzeugen und Fertigprodukten gewährleisten eine stabile und zuverlässige Leistung.

Hauptmerkmale

Großer Messbereich mit Edelstahlkonstruktion
Mehrere Druckschnittstellenkonfigurationen verfügbar
Schutzart IP65 mit Edelstahlgehäuse
Nullpunkt- und Endwerteinstellung möglich
Hochpräzise Messgenauigkeit

Anwendungen

Druckmessung von nicht korrosiven Gasen und Flüssigkeiten mit Edelstahl 316L
Anwendungen in der Schifffahrts- und Luftfahrtindustrie
Industrielle Prozessüberwachung in den Bereichen Erdöl, Chemie, Metallurgie, Energieerzeugung und Hydrologie
Hydraulische und pneumatische Steuerungssysteme

Leistungsparameter

Messbereich	0 kPa ~ 10 kPa…5 MPa
Drucktyp	Überdruck, Absolutdruck, versiegelter Druck
Überlast	≤ 1,5-fache des Nennbereichs
Genauigkeit bei 25 °C	±0,25 % (typ.) ±0,5 % (max.)
Wiederholbarkeit und Hysterese	0,02 % FS (typisch) 0,05 % FS (max.)
Langzeitstabilität	±0,1 %FS/Jahr (typisch) ±0,2 %FS/Jahr (max.)
Nullpunkttemperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Vollständige Temperaturdrift	±0,02 % FS/ºC (≤100 kPa) ±0,01 % FS/ºC (>100 kPa)
Frequenzgang	2,4 kHz
Kompensationstemperatur	0–70 °C (≤ 10 MPa, anpassbar)
Betriebstemperatur	-20 °C bis 80 °C
Lagertemperatur	-40 °C bis 120 °C
Vibration	10 g, 55 Hz ~ 2 kHz
Gehäusematerial	304.316L
Membranmaterial	316L
Isolationswiderstand	100 MΩ 100 VDC
Explosionsgeschützte Klassifizierung	Ex db IIC T6 Gb
Schutzklasse	IP65
O-Ring-Dichtung	Fluorkautschuk
Gewicht	~0,05 kg

Spezifikationen des Ausgangssignals

Ausgangssignal	Versorgungsspannung	Ausgabetyp
4~20mA	12~30 VDC	2/3/4 Draht
0~10/20mA		3-Draht
0/1~5V 0/1~10V 0,5 ~ 4,5 V	5 VDC

Auswahlbeispiele

Bestellrichtlinien

Stellen Sie sicher, dass das Messmedium mit den Kontaktmaterialien des Produkts kompatibel ist
Explosionsgeschützte Modelle enthalten keine digitalen Anzeigeköpfe
Bei Sendern mit LCD- oder LED-Anzeigeköpfen sollte die Stromversorgung nicht weniger als 20 VDC betragen
Installieren Sie Blitzschutzgeräte und sorgen Sie für eine ordnungsgemäße Erdung für einen zuverlässigen Betrieb
Für Betriebstemperaturen unter -20 °C wählen Sie EPDM-O-Ring-Dichtungen anstelle von Standard-Fluorkautschuk
Die Standardkabellänge beträgt 1,5 m bei Polyethylenmaterial – geben Sie bei der Bestellung Alternativen an
Informieren Sie uns über besondere Anforderungen wie starke Vibrationen, Stoßkräfte oder elektromagnetische Störungen

Leitfaden zur Bestellkonfiguration

BP15X	Analoger Drucktransmitter

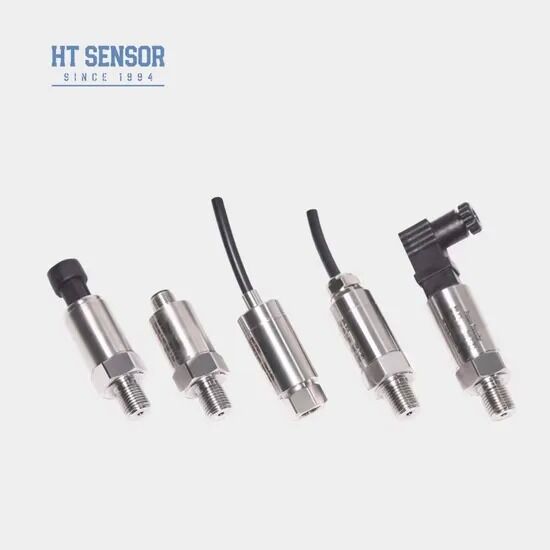

Umrisskonstruktion	5: Packard-Stecker \| 6: Versiegeltes Direktausgangskabel 1,5 Meter \| 7: Mini-Hirschmann-Stecker \| 8: Großer Hirschmann-Stecker
Messbereich	0kPa ~ 10kPa…5MPa (0-X)Kpa oder MPa, wobei X den tatsächlichen Messbereich angibt
Stromversorgung	D1: 24 VDC \| D2: 5 VDC \| D3: Sonstiges
Ausgangssignal	S1: 4~20mADC \| S2: 1~5 VDC \| S3: 0~5 VDC \| S4: 0~10mADC \| S5: 0~20mADC \| S6: 0~10 VDC \| S7: 0,5 ~ 4,5 VDC
Druckanschluss	J1: M20×1,5 \| J2: G1/2 \| J3: G1/4 \| J4: 7/16-20UNF \| J5: Andere (¢50,4 Flansch)
Elektrischer Anschluss	B1: Hirschmann \| B2: PG7 \| B3: Kabelversiegelter Ausgang 1,5 Meter \| B4: Sonstiges
Drucktyp	G: Manometerdruck \| A: Absoluter Druck \| S: Versiegelter Referenzdruck

Häufig gestellte Fragen

Was sind die Merkmale Ihrer Drucksensortransmitter?

Hohe Präzision, Haltbarkeit und hervorragende Leistung. Anpassung möglich.

Kann ich spezielle Spezifikationen anpassen?

Ja, unsere Ingenieure können Produkte an spezifische Anforderungen anpassen. Wir bieten OEM- und ODM-Service.

Wie hoch ist Ihre Produktionskapazität?

Unsere Produktionsanlagen können bis zu 30.000 Drucksensortransmitter pro Monat produzieren, sodass wir den Anforderungen von Großaufträgen voll und ganz gerecht werden können. Um eine reibungslose Produktions- und Lieferplanung zu gewährleisten, empfiehlt sich jedoch eine vorherige Kontaktaufnahme mit unserem Vertriebsteam.

Was ist die typische Lieferzeit?

5-8 Werktage für Standardmodelle. Maßgeschneiderte Produkte können variieren.

Wie sind die Produkte preislich? Irgendwelche Rabatte?

Wettbewerbsfähige Preise mit Rabatten für Großbestellungen oder langfristige Partner.

Welche Garantie haben Ihre Produkte? Und After-Sales-Service?

Unsere Garantiezeit beträgt 24 Monate nach Versand, und unser Kundendienst wird Ihre Fragen innerhalb von 24 Stunden beantworten. Fernanweisungen über ein PC-Netzwerk sind jederzeit verfügbar.
